ドライメットLF ワッシャー（LFW）
未確定：候補が16型番あります。
商品情報

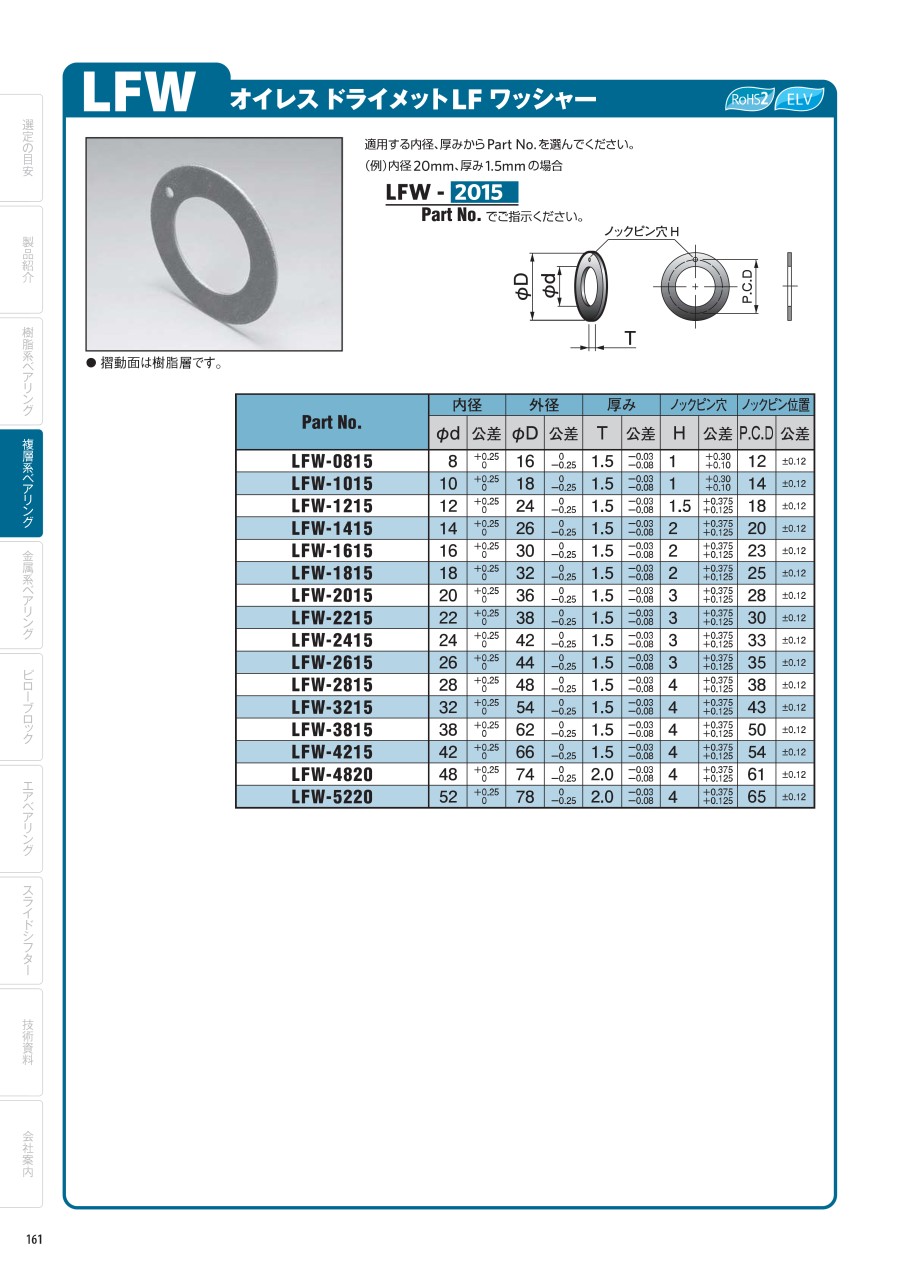

外形図
規格表
（単位：mm）
| 型番 | 内径 | 外径 | 厚み | ノックピン穴 | ノックピン位置 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| φd | 公差 | φD | 公差 | T | 公差 | H | 公差 | P.C.D | 公差 | |
| LFW-0815 | 8 | ＋0.25 0 | 16 | 0 -0.25 | 1.5 | -0.03 -0.08 | 1 | ＋0.30 ＋0.10 | 12 | ±0.12 |
| LFW-1015 | 10 | ＋0.25 0 | 18 | 0 -0.25 | 1.5 | -0.03 -0.08 | 1 | ＋0.30 ＋0.10 | 14 | ±0.12 |
| LFW-1215 | 12 | ＋0.25 0 | 24 | 0 -0.25 | 1.5 | -0.03 -0.08 | 1.5 | ＋0.375 ＋0.125 | 18 | ±0.12 |
| LFW-1415 | 14 | ＋0.25 0 | 26 | 0 -0.25 | 1.5 | -0.03 -0.08 | 2 | ＋0.375 ＋0.125 | 20 | ±0.12 |
| LFW-1615 | 16 | ＋0.25 0 | 30 | 0 -0.25 | 1.5 | -0.03 -0.08 | 2 | ＋0.375 ＋0.125 | 23 | ±0.12 |
| LFW-1815 | 18 | ＋0.25 0 | 32 | 0 -0.25 | 1.5 | -0.03 -0.08 | 2 | ＋0.375 ＋0.125 | 25 | ±0.12 |
| LFW-2015 | 20 | ＋0.25 0 | 36 | 0 -0.25 | 1.5 | -0.03 -0.08 | 3 | ＋0.375 ＋0.125 | 28 | ±0.12 |
| LFW-2215 | 22 | ＋0.25 0 | 38 | 0 -0.25 | 1.5 | -0.03 -0.08 | 3 | ＋0.375 ＋0.125 | 30 | ±0.12 |
| LFW-2415 | 24 | ＋0.25 0 | 42 | 0 -0.25 | 1.5 | -0.03 -0.08 | 3 | ＋0.375 ＋0.125 | 33 | ±0.12 |
| LFW-2615 | 26 | ＋0.25 0 | 44 | 0 -0.25 | 1.5 | -0.03 -0.08 | 3 | ＋0.375 ＋0.125 | 35 | ±0.12 |
| LFW-2815 | 28 | ＋0.25 0 | 48 | 0 -0.25 | 1.5 | -0.03 -0.08 | 4 | ＋0.375 ＋0.125 | 38 | ±0.12 |
| LFW-3215 | 32 | ＋0.25 0 | 54 | 0 -0.25 | 1.5 | -0.03 -0.08 | 4 | ＋0.375 ＋0.125 | 43 | ±0.12 |
| LFW-3815 | 38 | ＋0.25 0 | 62 | 0 -0.25 | 1.5 | -0.03 -0.08 | 4 | ＋0.375 ＋0.125 | 50 | ±0.12 |
| LFW-4215 | 42 | ＋0.25 0 | 66 | 0 -0.25 | 1.5 | -0.03 -0.08 | 4 | ＋0.375 ＋0.125 | 54 | ±0.12 |
| LFW-4820 | 48 | ＋0.25 0 | 74 | 0 -0.25 | 2.0 | -0.03 -0.08 | 4 | ＋0.375 ＋0.125 | 61 | ±0.12 |
| LFW-5220 | 52 | ＋0.25 0 | 78 | 0 -0.25 | 2.0 | -0.03 -0.08 | 4 | ＋0.375 ＋0.125 | 65 | ±0.12 |
選定サポート情報
（例）内径20mm、厚み1.5mmの場合：LFW-2015
技術情報・設計アイデア
オイレスベアリングの設計にあたって
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
179円 ( 197円 ) | 5日目 |
207円 ( 228円 ) | 5日目 |
255円 ( 281円 ) | 5日目 |
258円 ( 284円 ) | 5日目 |
307円 ( 338円 ) | 5日目 |
326円 ( 359円 ) | 5日目 |
391円 ( 430円 ) | 5日目 |
412円 ( 453円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
512円 ( 563円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
538円 ( 592円 ) | 5日目 |
605円 ( 666円 ) | 5日目 |
655円 ( 721円 ) | 5日目 |
893円 ( 982円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高荷重条件下で優れた摩擦特性を発揮するオイレス LF ワッシャ（LFW）。
【特長】
・充填剤入り四ふっ化エチレン樹脂層、青銅焼結層、そしてバックメタルの三層から構成される無給油軸受。
・無給油で使用でき、薄肉／軽量で、コンパクト化が可能。
・高荷重低速条件下で安定した低摩擦係数を示し、耐摩耗性に優れる。
・潤滑油が併用される場合は、中高速領域においても高いPV値で使用可能。
・低温から高温まで幅広い温度範囲で使用でき、耐薬品性にも優れる。
・寸法安定性／機械的強度／熱伝導性に優れる。
・省スペース対応品として肉厚0.5mmの標準品LFCFを用意。
・摺動面は樹脂層。
商品担当おすすめ
ドライメットLF ワッシャー（LFW）のレビュー
プラスチック金型に使用
4
4.02021/11/01
プラスチック金型のちょっとした摺動部に使用しています。
品質もコスパも良く満足しています。
0人が参考にしています。
機械装置の摩耗の置き換えに購入
5
5.02021/06/24
装置メーカーがこちらの部品を搭載していました。摩耗により交換時期が訪れました。装置メーカーに問い合わせると本体代と運賃で...もっと読む
0人が参考にしています。
使いやすい
5
5.02021/02/02
短納期で手配できて、取り付けも簡単です。
値段も安いしいろいろなメリットがあります。
0人が参考にしています。
外販装置付帯部品として使用
4
4.02020/02/14
外販装置摺動部位に対する軸受として利用しています。初期設計時に当社担当が、型番：LFW-1615の仕様、特長を閲覧し各種...もっと読む
0人が参考にしています。
スラスト荷重受け
5
5.02019/08/23
スラストベアリングを使うまでの部分ではなかったので、こちらで代用してみました。
0人が参考にしています。
