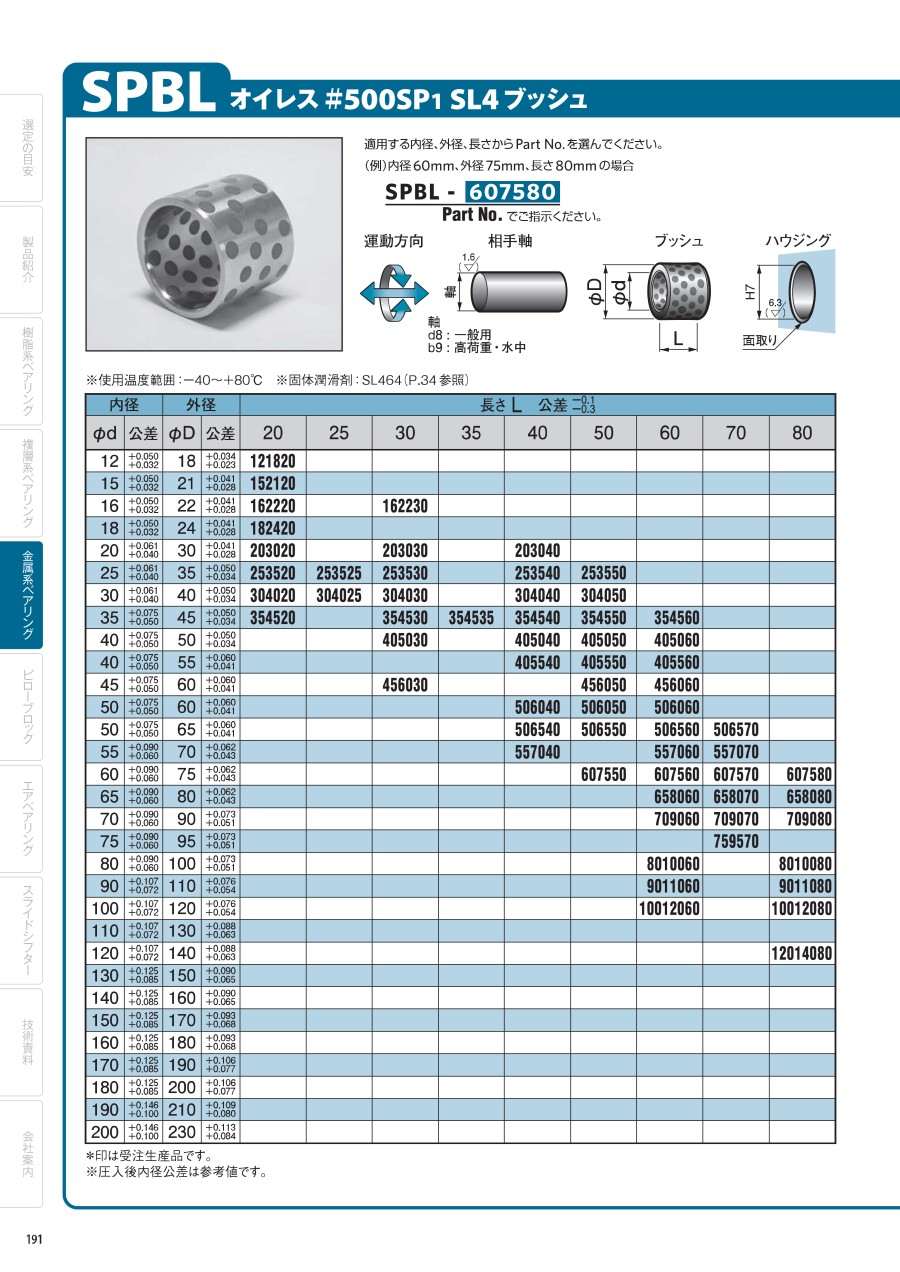

#500SP1-SL4 ブッシュ（SPBL）

外形図

この製品の寸法／型番見本

軸

d8：一般用
b9：高荷重・水中・海水中用

一般／水中／海水中用

（単位：mm）

• ※ 回転／揺動運動と往復運動に使用できます。
• ※ 間けつ的な短時間運転の条件下では、許容最高速度、許容最高PV値の限界値を超えて用いることも可能ですが、この場合は弊社サポートセンターへお問い合わせください。
• ※ 水中、海水中、水飛沫、海上などでご使用のときは、相手軸をステンレス鋼またはクロームメッキ（30μm以上）をご使用ください。
• ※ 腐食環境条件が厳しい場合の相手軸は、耐食性のより優れた高級ステンレス鋼またはクロームメッキ厚みの増加、防錆のためのグリースを供給してください。
• ※ 高荷重用としてご使用のときは、ブッシュに回り止めビスを施してください。
• ※ 大気中、水中ともに無給油で使用できますが、グリースを併用する個所では極圧添加剤入りリチウム系グリースをご使用ください。

規格表

（単位：mm）

• ※ 使用温度範囲：-40～+80℃
• ※ 固体潤滑剤：SL464（カタログ参照）
• ※ 圧入後内径公差は参考値です。

（単位：mm）

• ※ ＊印は受注生産品です。

選定サポート情報

オイレス工業 金属系ベアリング 選定目安

■潤滑条件の定義
（1）無潤滑、無給油
グリース、油などを全く使用しない状態。組立時に少量のグリース、油を塗布する状態。
（2）定期潤滑、定期給油
グリース、油を一定の間隔で給油する状態。
（3）油潤滑、強制給油
グリース、油が常に摺動面に供給される状態。

■適用範囲
金属系ベアリングの適用範囲は下記となります。

• ※ 静的許容面圧～カタログ記載文言
• ※ 環境項目の表示は右記となります。　○：使用可、△：条件により使用可、×：使用不可、－：適用外
• ※ 腐食雰囲気中は全て△：条件により使用可となります。

条件別の詳細に関してはこちらからご確認頂けます。

技術情報・設計アイデア

オイレスベアリングの設計にあたって

技術資料はこちら

製品比較情報

タイプ	＃500SP1-SL1		＃500SP1-SL4	＃500SP5-SL1		＃500HP-SL1		＃500B-SL2		＃500F-SL1
代表商品	SPB		SPBL	SP5B		HPB		BCB		FGB
用途	一般 中・高荷重用		一般 中・高荷重用	高荷重 低・中速用		高荷重 低・中速用		一般 中荷重用		低速 低・中荷重用
ベース金属	高力黄銅系鋳物		高力黄銅系鋳物	特殊高力黄銅系鋳物		高硬度特殊銅合金鋳物		青銅系鋳物		鋳鉄
潤滑条件	無潤滑	定期潤滑	無潤滑	無潤滑	定期潤滑	無潤滑	定期潤滑	無潤滑	定期潤滑	無潤滑	定期潤滑
使用温度範囲 ℃	-40～+300	-40～+150	-40～+80	-40～+150		-40～+150		-40～+250	-40～+150	-40～+400	-40～+150
許容最高面圧 P N/mm2｛kgf/cm2｝	29 {296} ※150 {1530}		49 {500} ※150 {1530}	49 {500} ※170 {1735}		73 {745} ※180 {1837}		15 {153} ※49 {500}		5 {51} ※73.5 {750}	8 {82} ※73.5 {750}
許容最高速度 V m/s｛m/min｝	0.50 {30}	1.00 {60}	0.25 {15}	0.25 {15}	0.50 {30}	0.10 {6}	0.25 {15}	0.40 {24}	0.85 {51}	0.15 {9}	0.25 {15}
許容最高 PV値 N/mm2 ・ m/s ｛kgf/cm2 ・ m/min｝	1.65 {1010}	3.25 {1990}	1.65 {1010}	1.65 {1010}	3.25 {1990}	1.65 {1010}	3.25 {1990}	1.00 {612}	1.65 {1010}	0.5 {306}	0.8 {490}
大気中	○	○	○	○	○	○	○	○	○	○	○
水中	×	-	○	×	-	×	-	△	-	△	-
海水中	×	-	△	×	-	×	-	△	-	×	-
薬液中	×	-	△	×	-	×	-	△	-	△	-
腐食雰囲気中	△	△	△	△	△	△	△	△	△	△	△

（　）は静的許容面圧：摺動をともなわないか、あるいは0.0017m/s｛0.1m/min｝以下を目安としたきわめて低い速度で摺動する際の許容面圧を示します。
