#300F フランジブッシュ（30F）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 781円～7,544円
- 税込単価
- 859円～8,298円
給油回数を減らせる経済的な軸受。【特長】・鋳鉄の成長現象を積極的に利用して多孔...
詳細情報を確認する
未確定：候補が68型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

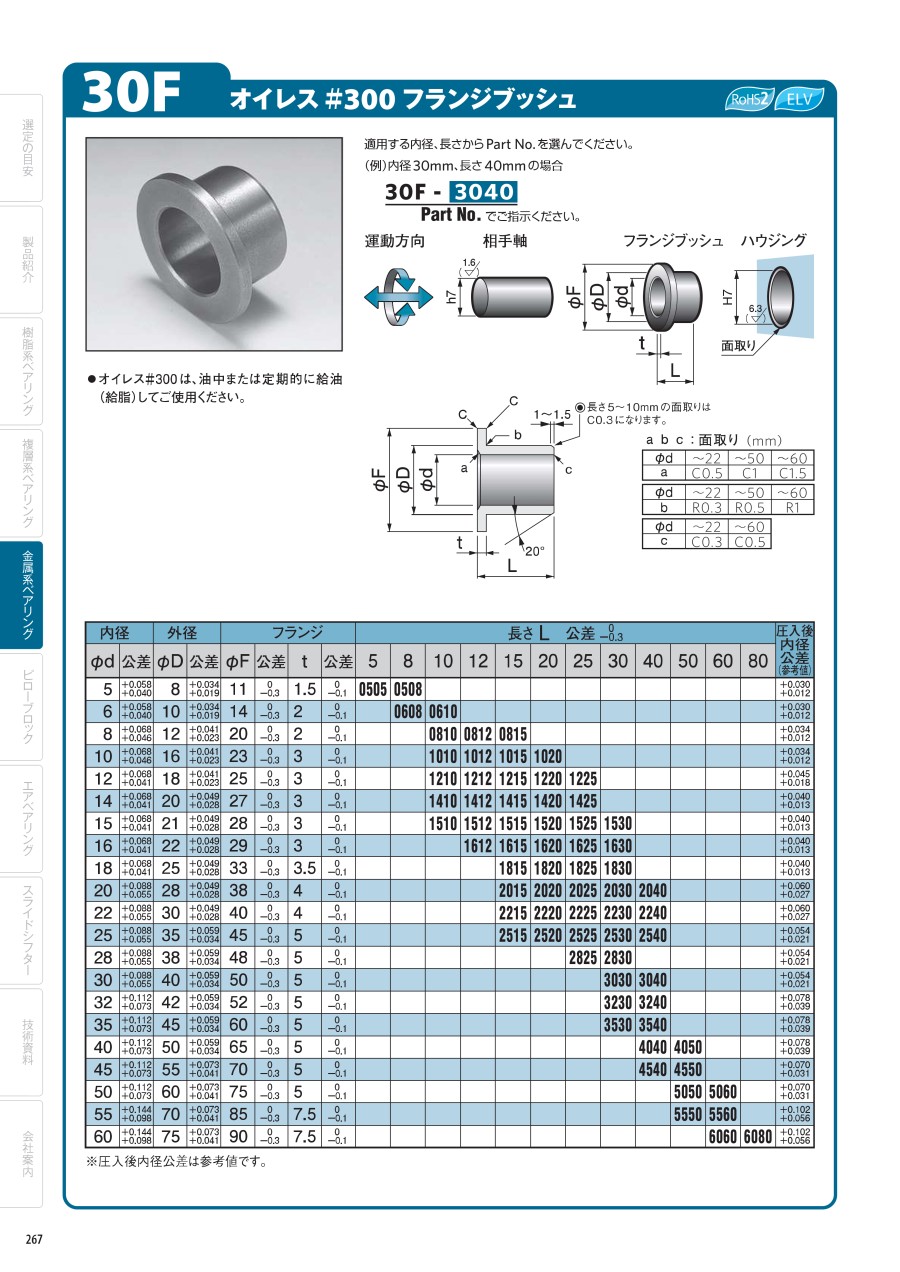

外形図
製品仕様
運動方向／相手軸・ブッシュ・ハウジングの寸法図
- ※ #300は、油中または定期的に給油（給脂）してご使用ください。
a：面取り
| φd | ～22 | ～50 | ～60 |
|---|---|---|---|
| a | C0.5 | C1 | C1.5 |
b：面取り
| φd | ～22 | ～50 | ～60 |
|---|---|---|---|
| b | R0.3 | R0.5 | R1 |
c：面取り
| φd | ～22 | ～60 |
|---|---|---|
| c | C0.3 | C0.5 |
| 内径 | 外径 | フランジ | 長さL 公差（-0.3～0） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd | 公差 | φD | 公差 | φF | 公差 | t | 公差 | 5 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 |
| 5 | +0.058 +0.040 | 8 | +0.034 +0.019 | 11 | 0 -0.3 | 1.5 | 0 -0.1 | 0505 | 0508 | - | - | - | - | - | - | - | - | - | - |
| 6 | +0.058 +0.040 | 10 | +0.034 +0.019 | 14 | 0 -0.3 | 2 | 0 -0.1 | - | 0608 | 0610 | - | - | - | - | - | - | - | - | - |
| 8 | +0.068 +0.046 | 12 | +0.041 +0.023 | 20 | 0 -0.3 | 2 | 0 -0.1 | - | - | 0810 | 0812 | 0815 | - | - | - | - | - | - | - |
| 10 | +0.068 +0.046 | 16 | +0.041 +0.023 | 23 | 0 -0.3 | 3 | 0 -0.1 | - | - | 1010 | 1012 | 1015 | 1020 | - | - | - | - | - | - |
| 12 | +0.068 +0.041 | 18 | +0.041 +0.023 | 25 | 0 -0.3 | 3 | 0 -0.1 | - | - | 1210 | 1212 | 1215 | 1220 | 1225 | - | - | - | - | - |
| 14 | +0.068 +0.041 | 20 | +0.049 +0.028 | 27 | 0 -0.3 | 3 | 0 -0.1 | - | - | 1410 | 1412 | 1415 | 1420 | 1425 | - | - | - | - | - |
| 15 | +0.068 +0.041 | 21 | +0.049 +0.028 | 28 | 0 -0.3 | 3 | 0 -0.1 | - | - | 1510 | 1512 | 1515 | 1520 | 1525 | 1530 | - | - | - | - |
| 16 | +0.068 +0.041 | 22 | +0.049 +0.028 | 29 | 0 -0.3 | 3 | 0 -0.1 | - | - | - | 1612 | 1615 | 1620 | 1625 | 1630 | - | - | - | - |
| 18 | +0.068 +0.041 | 25 | +0.049 +0.028 | 33 | 0 -0.3 | 3.5 | 0 -0.1 | - | - | - | - | 1815 | 1820 | 1825 | 1830 | - | - | - | - |
| 20 | +0.088 +0.055 | 28 | +0.049 +0.028 | 38 | 0 -0.3 | 4 | 0 -0.1 | - | - | - | - | 2015 | 2020 | 2025 | 2030 | 2040 | - | - | - |
| 22 | +0.088 +0.055 | 30 | +0.049 +0.028 | 40 | 0 -0.3 | 4 | 0 -0.1 | - | - | - | - | 2215 | 2220 | 2225 | 2230 | 2240 | - | - | - |
| 25 | +0.088 +0.055 | 35 | +0.059 +0.034 | 45 | 0 -0.3 | 5 | 0 -0.1 | - | - | - | - | 2515 | 2520 | 2525 | 2530 | 2540 | - | - | - |
| 28 | +0.088 +0.055 | 38 | +0.059 +0.034 | 48 | 0 -0.3 | 5 | 0 -0.1 | - | - | - | - | - | - | 2825 | 2830 | - | - | - | - |
| 30 | +0.088 +0.055 | 40 | +0.059 +0.034 | 50 | 0 -0.3 | 5 | 0 -0.1 | - | - | - | - | - | - | - | 3030 | 3040 | - | - | - |
| 32 | +0.112 +0.073 | 42 | +0.059 +0.034 | 52 | 0 -0.3 | 5 | 0 -0.1 | - | - | - | - | - | - | - | 3230 | 3240 | - | - | - |
| 35 | +0.112 +0.073 | 45 | +0.059 +0.034 | 60 | 0 -0.3 | 5 | 0 -0.1 | - | - | - | - | - | - | - | 3530 | 3540 | - | - | - |
| 40 | +0.112 +0.073 | 50 | +0.059 +0.034 | 65 | 0 -0.3 | 5 | 0 -0.1 | - | - | - | - | - | - | - | - | 4040 | 4050 | - | - |
| 45 | +0.112 +0.073 | 55 | +0.073 +0.041 | 70 | 0 -0.3 | 5 | 0 -0.1 | - | - | - | - | - | - | - | - | 4540 | 4550 | - | - |
| 50 | +0.112 +0.073 | 60 | +0.073 +0.041 | 75 | 0 -0.3 | 5 | 0 -0.1 | - | - | - | - | - | - | - | - | - | 5050 | 5060 | - |
| 55 | +0.144 +0.098 | 70 | +0.073 +0.041 | 85 | 0 -0.3 | 7.5 | 0 -0.1 | - | - | - | - | - | - | - | - | - | 5550 | 5560 | - |
| 60 | +0.144 +0.098 | 75 | +0.073 +0.041 | 90 | 0 -0.3 | 7.5 | 0 -0.1 | - | - | - | - | - | - | - | - | - | - | 6060 | 6080 |
| 内径 | 圧入後内径公差 （参考値） | |
|---|---|---|
| φd | 公差 | |
| 5 | +0.058 +0.040 | +0.030 +0.012 |
| 6 | +0.058 +0.040 | +0.030 +0.012 |
| 8 | +0.068 +0.046 | +0.034 +0.012 |
| 10 | +0.068 +0.046 | +0.034 +0.012 |
| 12 | +0.068 +0.041 | +0.045 +0.018 |
| 14 | +0.068 +0.041 | +0.040 +0.013 |
| 15 | +0.068 +0.041 | +0.040 +0.013 |
| 16 | +0.068 +0.041 | +0.040 +0.013 |
| 18 | +0.068 +0.041 | +0.040 +0.013 |
| 20 | +0.088 +0.055 | +0.060 +0.027 |
| 22 | +0.088 +0.055 | +0.060 +0.027 |
| 25 | +0.088 +0.055 | +0.054 +0.021 |
| 28 | +0.088 +0.055 | +0.054 +0.021 |
| 30 | +0.088 +0.055 | +0.054 +0.021 |
| 32 | +0.112 +0.073 | +0.078 +0.039 |
| 35 | +0.112 +0.073 | +0.078 +0.039 |
| 40 | +0.112 +0.073 | +0.078 +0.039 |
| 45 | +0.112 +0.073 | +0.070 +0.031 |
| 50 | +0.112 +0.073 | +0.070 +0.031 |
| 55 | +0.144 +0.098 | +0.102 +0.056 |
| 60 | +0.144 +0.098 | +0.102 +0.056 |
選定サポート情報
オイレスベアリングの設計にあたって
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,126円 ( 1,239円 ) | 4日目 |
1,126円 ( 1,239円 ) | 在庫品1日目当日出荷可能 |
1,198円 ( 1,318円 ) | 在庫品1日目当日出荷可能 |
781円 ( 859円 ) | 4日目 |
1,556円 ( 1,712円 ) | 在庫品1日目当日出荷可能 |
1,676円 ( 1,844円 ) | 4日目 |
1,784円 ( 1,962円 ) | 4日目 |
958円 ( 1,054円 ) | 4日目 |
1,126円 ( 1,239円 ) | 在庫品1日目当日出荷可能 |
1,162円 ( 1,278円 ) | 在庫品1日目当日出荷可能 |
1,198円 ( 1,318円 ) | 在庫品1日目当日出荷可能 |
1,126円 ( 1,239円 ) | 4日目 |
1,198円 ( 1,318円 ) | 在庫品1日目当日出荷可能 |
1,319円 ( 1,451円 ) | 在庫品1日目当日出荷可能 |
1,198円 ( 1,318円 ) | 4日目 |
1,436円 ( 1,580円 ) | 4日目 |
1,151円 ( 1,266円 ) | 4日目 |
1,198円 ( 1,318円 ) | 4日目 |
1,198円 ( 1,318円 ) | 4日目 |
1,198円 ( 1,318円 ) | 4日目 |
1,436円 ( 1,580円 ) | 4日目 |
1,319円 ( 1,451円 ) | 4日目 |
840円 ( 924円 ) | 8日目 |
1,428円 ( 1,571円 ) | 在庫品1日目当日出荷可能 |
1,642円 ( 1,806円 ) | 4日目 |
1,526円 ( 1,679円 ) | 4日目 |
2,036円 ( 2,240円 ) | 4日目 |
1,198円 ( 1,318円 ) | 4日目 |
1,198円 ( 1,318円 ) | 在庫品1日目当日出荷可能 |
1,436円 ( 1,580円 ) | 4日目 |
1,436円 ( 1,580円 ) | 4日目 |
2,156円 ( 2,372円 ) | 4日目 |
1,418円 ( 1,560円 ) | 4日目 |
1,556円 ( 1,712円 ) | 4日目 |
1,676円 ( 1,844円 ) | 4日目 |
2,041円 ( 2,245円 ) | 4日目 |
1,885円 ( 2,074円 ) | 在庫品1日目当日出荷可能 |
1,916円 ( 2,108円 ) | 在庫品1日目当日出荷可能 |
2,036円 ( 2,240円 ) | 4日目 |
2,276円 ( 2,504円 ) | 4日目 |
2,276円 ( 2,504円 ) | 4日目 |
1,784円 ( 1,962円 ) | 4日目 |
1,777円 ( 1,955円 ) | 4日目 |
2,216円 ( 2,438円 ) | 4日目 |
2,276円 ( 2,504円 ) | 4日目 |
2,036円 ( 2,240円 ) | 6日目 |
2,036円 ( 2,240円 ) | 4日目 |
2,156円 ( 2,372円 ) | 4日目 |
2,396円 ( 2,636円 ) | 4日目 |
2,396円 ( 2,636円 ) | 4日目 |
2,276円 ( 2,504円 ) | 4日目 |
2,396円 ( 2,636円 ) | 4日目 |
2,638円 ( 2,902円 ) | 在庫品1日目当日出荷可能 |
2,396円 ( 2,636円 ) | 4日目 |
2,396円 ( 2,636円 ) | 4日目 |
2,396円 ( 2,636円 ) | 4日目 |
2,156円 ( 2,372円 ) | 4日目 |
3,097円 ( 3,407円 ) | 4日目 |
2,832円 ( 3,115円 ) | 4日目 |
3,580円 ( 3,938円 ) | 4日目 |
詳細情報
基本情報
給油回数を減らせる経済的な軸受。
【特長】
・鋳鉄の成長現象を積極的に利用して多孔質とし、潤滑油を含浸させた軸受。
・銅合金軸受にくらべて、給油回数を大幅に減らすことが可能。
・油膜の保持性がよく、優れた耐摩耗性と耐焼付性。
・摺動面や運動形態は無制限。
