スライドレール 中荷重 FBL51H形
- 通常単価(税別)
- 2,597円～5,597円
- 税込単価
- 2,857円～6,157円
厚みが薄く、ロングストロークが可能なダブルスライド。（中荷重用）【特長】・薄形...
詳細情報を確認するご注意
- 在庫一掃セールを実施中です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

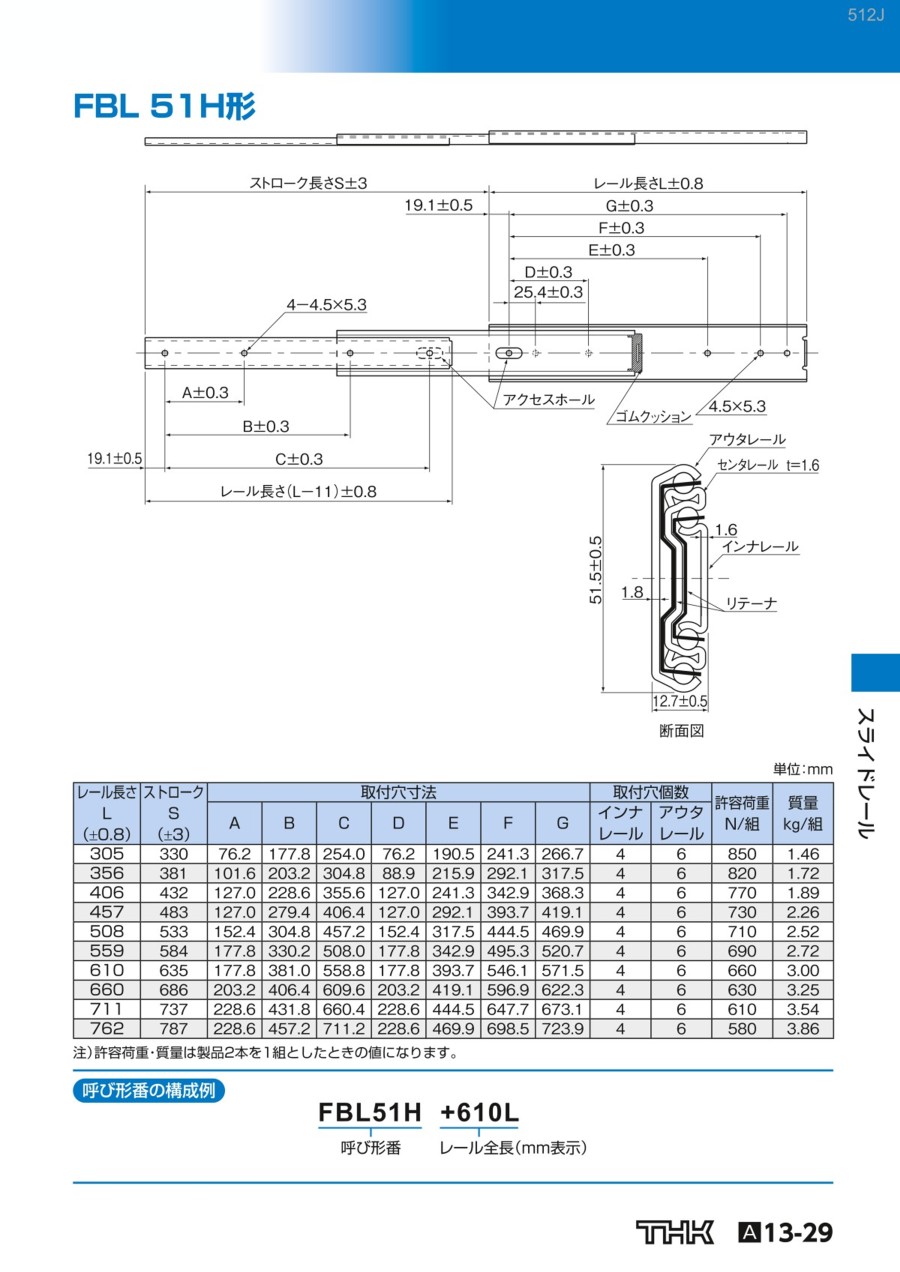

外形図
製品仕様
| レール長さ L （±0.8） | ストローク S （±3） | 取付穴寸法 | 取付穴個数 | 許容荷重 N/組 | 質量 kg/組 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | インナレール | アウタレール | ||||
| 305 | 330 | 76.2 | 177.8 | 254.0 | 76.2 | 190.5 | 241.3 | 266.7 | 4 | 6 | 850 | 1.46 |
| 356 | 381 | 101.6 | 203.2 | 304.8 | 88.9 | 215.9 | 292.1 | 317.5 | 4 | 6 | 820 | 1.72 |
| 406 | 432 | 127.0 | 228.6 | 355.6 | 127.0 | 241.3 | 342.9 | 368.3 | 4 | 6 | 770 | 1.89 |
| 457 | 483 | 127.0 | 279.4 | 406.4 | 127.0 | 292.1 | 393.7 | 419.1 | 4 | 6 | 730 | 2.26 |
| 508 | 533 | 152.4 | 304.8 | 457.2 | 152.4 | 317.5 | 444.5 | 469.9 | 4 | 6 | 710 | 2.52 |
| 559 | 584 | 177.8 | 330.2 | 508.0 | 177.8 | 342.9 | 495.3 | 520.7 | 4 | 6 | 690 | 2.72 |
| 610 | 635 | 177.8 | 381.0 | 558.8 | 177.8 | 393.7 | 546.1 | 571.5 | 4 | 6 | 660 | 3.00 |
| 660 | 686 | 203.2 | 406.4 | 609.6 | 203.2 | 419.1 | 596.9 | 622.3 | 4 | 6 | 630 | 3.25 |
| 711 | 737 | 228.6 | 431.8 | 660.4 | 228.6 | 444.5 | 647.7 | 673.1 | 4 | 6 | 610 | 3.54 |
| 762 | 787 | 228.6 | 457.2 | 711.2 | 228.6 | 469.9 | 698.5 | 723.9 | 4 | 6 | 580 | 3.86 |
注）許容荷重・質量は製品2本を1組としたときの値になります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,597円 ( 2,857円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 8日目 |
3,317円 ( 3,649円 ) | 8日目 |
3,533円 ( 3,886円 ) | 8日目 |
3,850円 ( 4,235円 ) | 18日目 |
4,397円 ( 4,837円 ) | 在庫品1日目当日出荷可能 |
4,603円 ( 5,063円 ) | 在庫品1日目当日出荷可能 |
4,997円 ( 5,497円 ) | 在庫品1日目当日出荷可能 |
4,997円 ( 5,497円 ) | 在庫品1日目当日出荷可能 |
5,597円 ( 6,157円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
厚みが薄く、ロングストロークが可能なダブルスライド。（中荷重用）
【特長】
・薄形コンパクトで、取付けが簡単なので様々な用途の直線案内に適用。
・ストローク長さがレール全長よりオーバーストロークできるダブルスライド。
・ロングストローク可能な3レールのダブルスライドタイプは、最も厚みが薄く、作用荷重が大きい箇所でも省スペースで使用可能。
ご注意
- 在庫一掃セールを実施中です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
ＴＨＫ
スライドパック FBW50110XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW50110XR形は重荷重タイプ（ステンレス鋼製）です。
ＴＨＫ
スライドパック FBW2560XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW2560XR形はコンパクトタイプ（ステンレス鋼製）です。
ＴＨＫ
スライドパック FBW3590XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW3590XR形は標準タイプ（ステンレス鋼製）です。
- 選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
