スライドレール 軽荷重 FBL35S形
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,397円～4,289円
- 税込単価
- 2,637円～4,718円
シングルスライドタイプの最も基本的な形状のスライドレール。【特長】・ストローク...
詳細情報を確認するご注意
- 在庫一掃セールを実施中です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

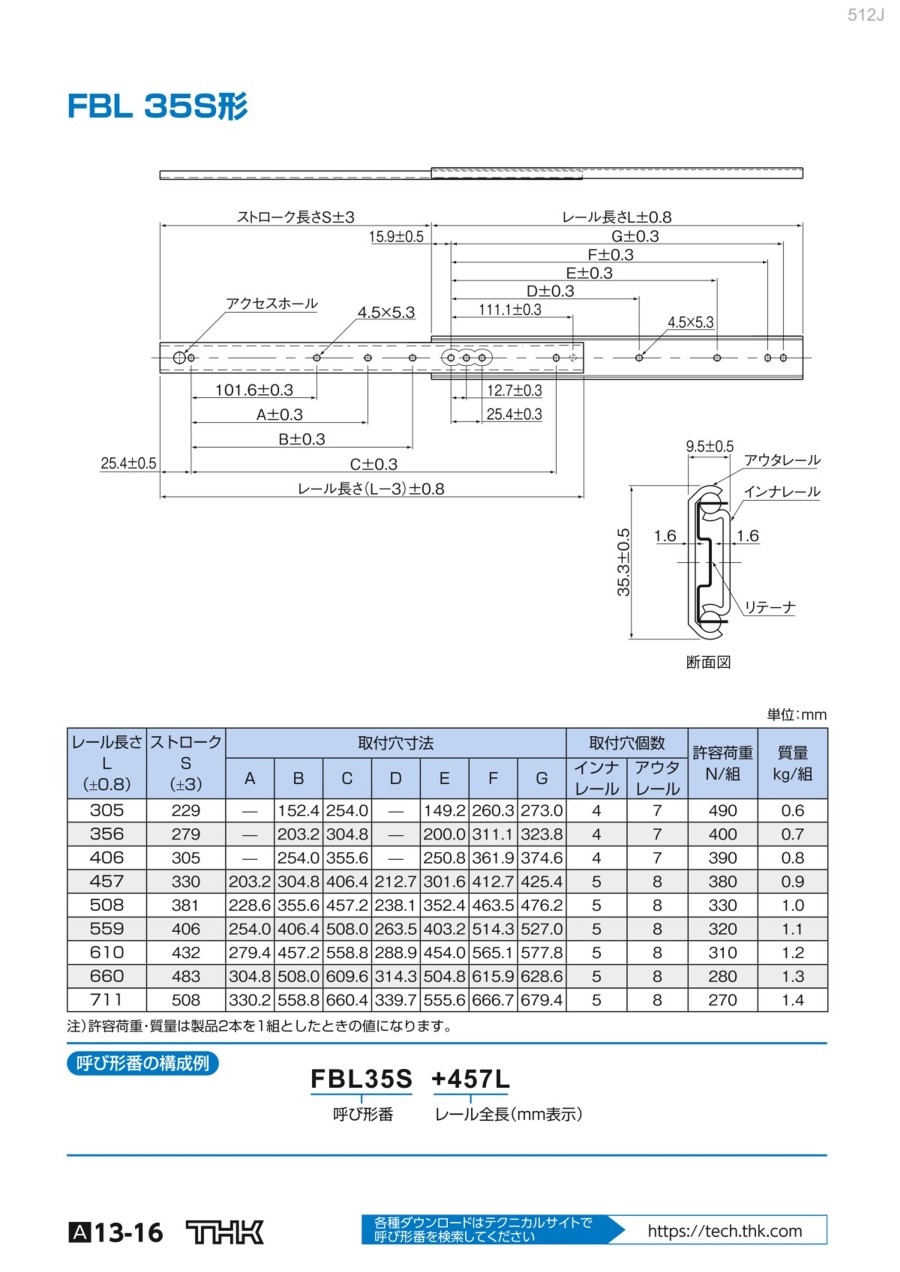

外形図
製品仕様
| レール長さ L （±0.8） | ストローク S （±3） | 取付穴寸法 | 取付穴個数 | 許容荷重 N/組 | 質量 kg/組 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | インナレール | アウタレール | ||||
| 305 | 229 | - | 152.4 | 254.0 | - | 149.2 | 260.3 | 273.0 | 4 | 7 | 490 | 0.6 |
| 356 | 279 | - | 203.2 | 304.8 | - | 200.0 | 311.1 | 323.8 | 4 | 7 | 400 | 0.7 |
| 406 | 305 | - | 254.0 | 355.6 | - | 250.8 | 361.9 | 374.6 | 4 | 7 | 390 | 0.8 |
| 457 | 330 | 203.2 | 304.8 | 406.4 | 212.7 | 301.6 | 412.7 | 425.4 | 5 | 8 | 380 | 0.9 |
| 508 | 381 | 228.6 | 355.6 | 457.2 | 238.1 | 352.4 | 463.5 | 476.2 | 5 | 8 | 330 | 1.0 |
| 559 | 406 | 254.0 | 406.4 | 508.0 | 263.5 | 403.2 | 514.3 | 527.0 | 5 | 8 | 320 | 1.1 |
| 610 | 432 | 279.4 | 457.2 | 558.8 | 288.9 | 454.0 | 565.1 | 577.8 | 5 | 8 | 310 | 1.2 |
| 660 | 483 | 304.8 | 508.0 | 609.6 | 314.3 | 504.8 | 615.9 | 628.6 | 5 | 8 | 280 | 1.3 |
| 711 | 508 | 330.2 | 558.8 | 660.4 | 339.7 | 555.6 | 666.7 | 679.4 | 5 | 8 | 270 | 1.4 |
注）許容荷重・質量は製品2本を1組としたときの値になります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,397円 ( 2,637円 ) | 在庫品1日目当日出荷可能 |
2,589円 ( 2,848円 ) | 在庫品1日目当日出荷可能 |
2,720円 ( 2,992円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
3,317円 ( 3,649円 ) | 18日目 |
3,592円 ( 3,951円 ) | 在庫品1日目当日出荷可能 |
3,897円 ( 4,287円 ) | 在庫品1日目当日出荷可能 |
4,138円 ( 4,552円 ) | 在庫品1日目当日出荷可能 |
4,289円 ( 4,718円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
シングルスライドタイプの最も基本的な形状のスライドレール。
【特長】
・ストローク長さがレール全長の約70％に設計された基本ユニットタイプ。
・シングルスライドタイプの最も基本的な形状のスライドレール。
【用途】
・薄形コンパクトで、取付けが簡単なので様々な用途の直線案内に適している。
ご注意
- 在庫一掃セールを実施中です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
ＴＨＫ
スライドパック FBW3590XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW3590XR形は標準タイプ（ステンレス鋼製）です。
ＴＨＫ
スライドパック FBW2560XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW2560XR形はコンパクトタイプ（ステンレス鋼製）です。
ＴＨＫ
スライドパック FBW50110XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW50110XR形は重荷重タイプ（ステンレス鋼製）です。
- 選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
