汎用性に優れ、様々な用途で選べるスライドレール。【特長】・少ないスペースでスト...
詳細情報を確認する

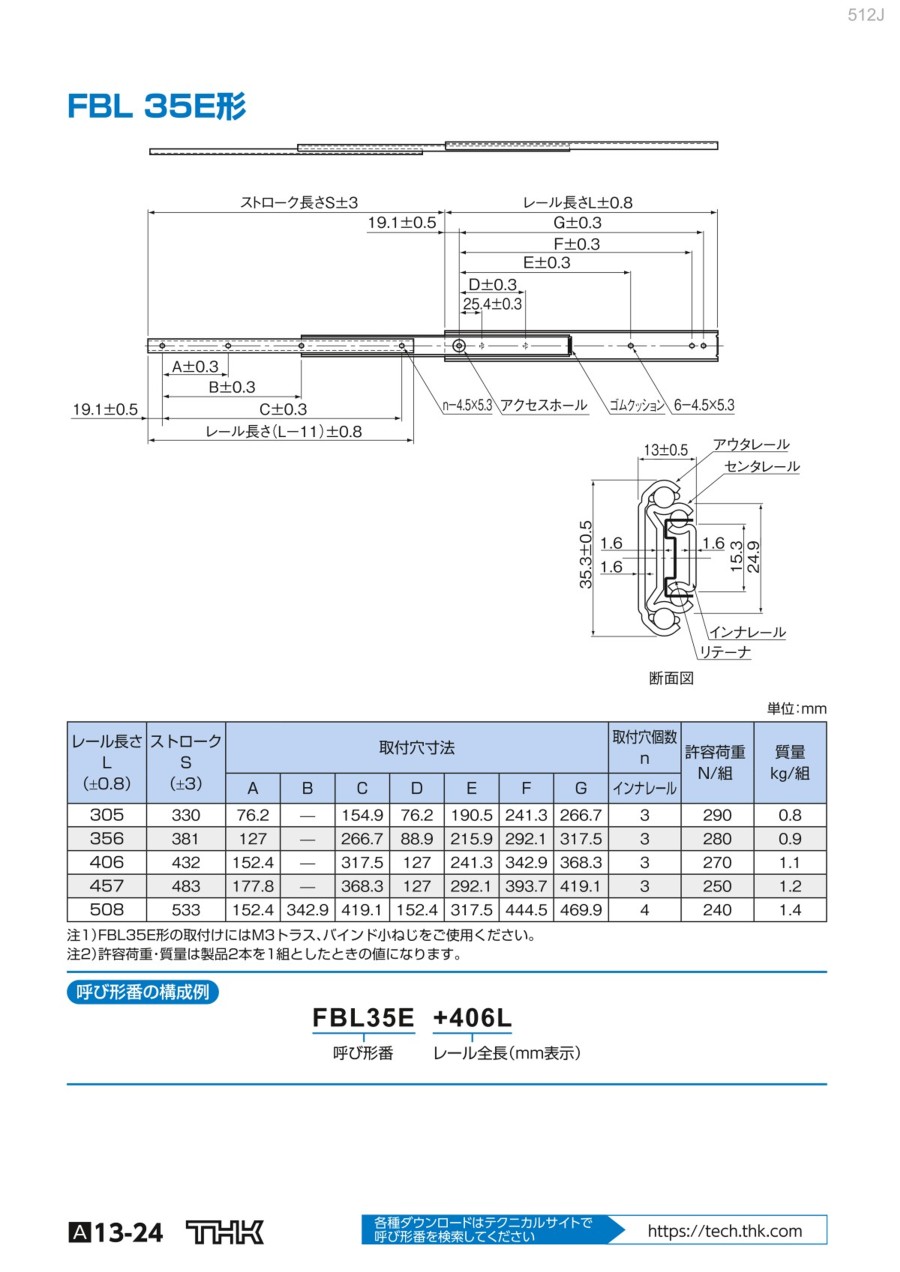

断面図

注1) FBL35E形の取付けにはM3トラス、バインド小ねじをご使用ください。
注2) 許容荷重・質量は製品2本を1組としたときの値になります。
取付けが容易なユニットタイプ
取り付ける相手の取付面にそのまま取付けられます。インナレールを抜いても、ボールはリテーナで保持されているため脱落しません。
薄形コンパクト
スライドレールFBL形の断面形状は薄形に設計されているため、取付時のサイドスペースは少なく、省スぺースが要求される箇所に適しています。
高耐食性
スライドレールFBL形は亜鉛めっき処理、E形、D形には白色アルマイト処理が施されているため耐食性に優れています。

通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,689円 ( 1,858円 ) | 在庫品1日目当日出荷可能 |
1,947円1,661円 ( 1,827円 ) | 在庫品1日目当日出荷可能 |
汎用性に優れ、様々な用途で選べるスライドレール。
【特長】
・少ないスペースでストローク長さがレール全長よりオーバーストロークできる 2 段スライドユニットタイプです。
通常価格、通常出荷日が表示と異なる場合がございます
通常価格、通常出荷日が表示と異なる場合がございます
