スライドレール 中荷重 FBL35D形
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,597円～8,797円
- 税込単価
- 5,057円～9,677円
ロングストロークが可能なダブルスライド。（中荷重用）【特長】・薄形コンパクトで...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

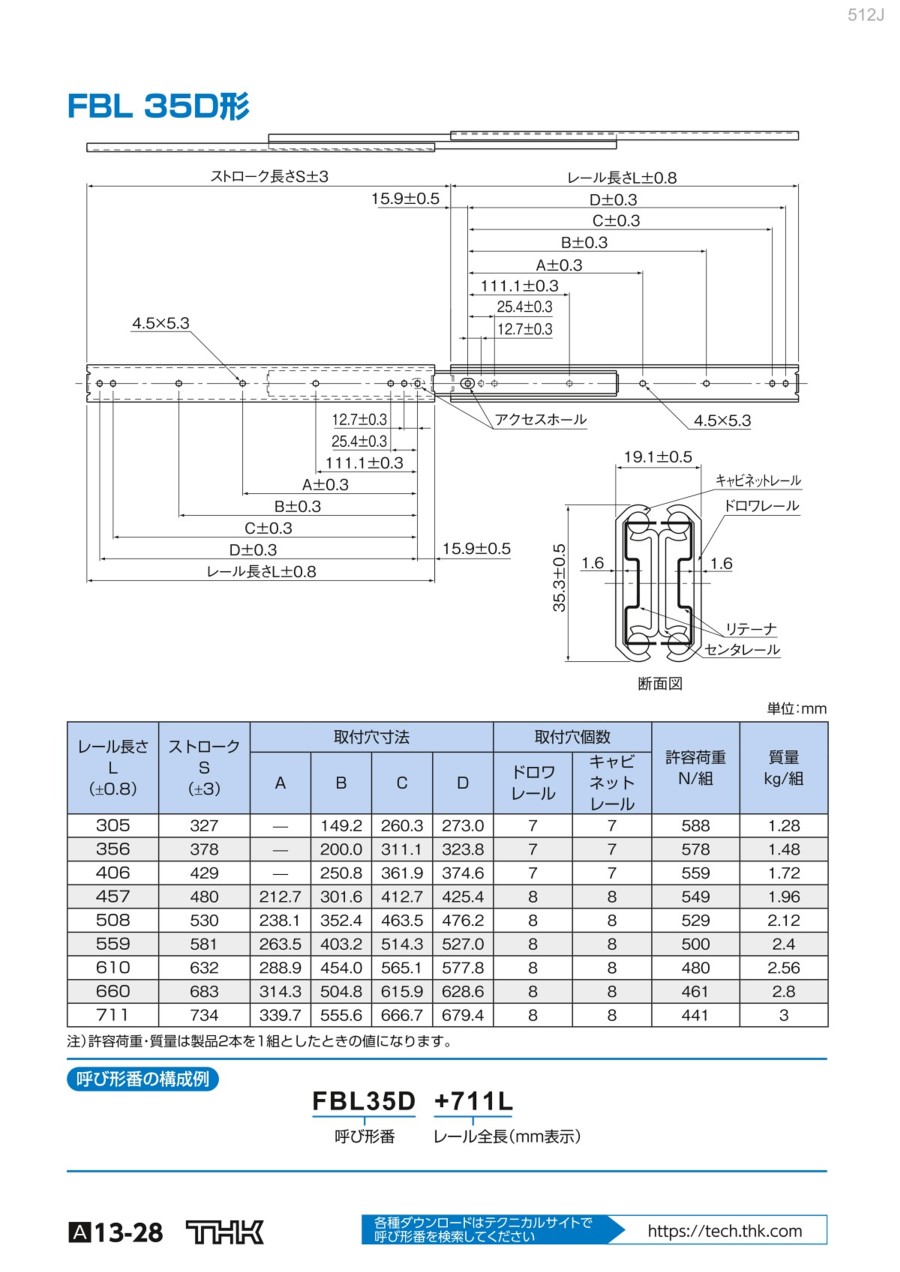

外形図
製品仕様
| レール長さ L（±0.8） | ストローク S（±3） | 取付穴寸法 | 取付穴個数 | 許容荷重 N/組 | 質量 kg/組 | ||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | ドロワレール | キャビネットレール | ||||
| 305 | 327 | - | 149.2 | 260.3 | 273.0 | 7 | 7 | 588 | 1.28 |
| 356 | 378 | - | 200.0 | 311.1 | 323.8 | 7 | 7 | 578 | 1.48 |
| 406 | 429 | - | 250.8 | 361.9 | 374.6 | 7 | 7 | 559 | 1.72 |
| 457 | 480 | 212.7 | 301.6 | 412.7 | 425.4 | 8 | 8 | 549 | 1.96 |
| 508 | 530 | 238.1 | 352.4 | 463.5 | 476.2 | 8 | 8 | 529 | 2.12 |
| 559 | 581 | 263.5 | 403.2 | 514.3 | 527.0 | 8 | 8 | 500 | 2.4 |
| 610 | 632 | 288.9 | 454.0 | 565.1 | 577.8 | 8 | 8 | 480 | 2.56 |
| 660 | 683 | 314.3 | 504.8 | 615.9 | 628.6 | 8 | 8 | 461 | 2.8 |
| 711 | 734 | 339.7 | 555.6 | 666.7 | 679.4 | 8 | 8 | 441 | 3 |
注）許容荷重・質量は製品2本を1組としたときの値になります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,597円 ( 5,057円 ) | 在庫品1日目当日出荷可能 |
4,997円 ( 5,497円 ) | 在庫品1日目当日出荷可能 |
5,697円 ( 6,267円 ) | 在庫品1日目当日出荷可能 |
5,997円 ( 6,597円 ) | 在庫品1日目当日出荷可能 |
6,597円 ( 7,257円 ) | 在庫品1日目当日出荷可能 |
7,497円 ( 8,247円 ) | 在庫品1日目当日出荷可能 |
7,697円 ( 8,467円 ) | 8日目 |
8,497円 ( 9,347円 ) | 在庫品1日目当日出荷可能 |
8,797円 ( 9,677円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ロングストロークが可能なダブルスライド。（中荷重用）
【特長】
・薄形コンパクトで、取付けが簡単なので様々な用途の直線案内に適用。
・ストローク長さがレール全長よりオーバーストロークできるダブルスライド。
・FBL 35S形を背面に組み合わせたダブルスライドタイプです。
【用途】
・業界問わず幅広く使用されるタイプです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
ＴＨＫ
スライドパック FBW3590XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW3590XR形は標準タイプ（ステンレス鋼製）です。
ＴＨＫ
スライドパック FBW50110XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW50110XR形は重荷重タイプ（ステンレス鋼製）です。
ＴＨＫ
スライドパック FBW2560XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW2560XR形はコンパクトタイプ（ステンレス鋼製）です。
- 選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
