ＴＨＫ

スライドレール軽荷重 FBL27S-P14形

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 1,697円～2,576円

税込単価: 1,867円～2,834円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

スライドレール FBL27S形

通常価格(税別)： 1,039円 (税込価格：1,143円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

スライドレール FBL35E-P14形

通常価格(税別)： 2,034円 (税込価格：2,237円)

通常出荷日：在庫品1日目

インナレール引き抜きタイプのスライドレール。【特長】・薄形コンパクトで、取付け...

詳細情報を確認する

用途
直線引き出し用
レール段数
シングルスライド
レール材質
スチール
幅 (mm)
27
高さ (mm)
9.5
レール表面処理
なし

ご注意

在庫一掃セールを実施中です。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

レール長さ L（±0.8）	ストローク S（±3）	取付穴寸法					取付穴個数		許容荷重 N/組	質量 kg/組
レール長さ L（±0.8）	ストローク S（±3）	A	B	C	D	E	インナレール	アウタレール	許容荷重 N/組	質量 kg/組
200	116	65.0	-	170.0	140.0	160.0	4	5	260	0.32
250	152	100.0	-	210.0	190.0	210.0	4	5	240	0.40
300	202	100.0	-	260.0	240.0	260.0	4	5	240	0.48
350	251	100.0	-	310.0	290.0	310.0	4	5	230	0.56
400	297	100.0	-	360.0	340.0	310.0	4	5	210	0.64
450	332	100.0	390.0	410.0	390.0	410.0	5	5	210	0.72
500	371	100.0	440.0	460.0	440.0	460.0	5	5	200	0.80
550	407	100.0	490.0	510.0	490.0	510.0	5	5	180	0.80

注）許容荷重・質量は製品2本を1組としたときの値になります。

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?

最小発注数量

151～350	151～350	201～400	152	250	240	10	1個
151～350	151～350	201～400	202	300	240	10	1個
151～350	151～350	201～400	251	350	230	10	1個
151～350	351～550	201～400	297	400	210	10	1個
151～350	351～550	201～400	332	450	210	10	1個
351～550	351～550	～200	371	500	200	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,697円 ( 1,867円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,997円 ( 2,197円 )	在庫品1日目当日出荷可能
1,856円 ( 2,042円 )	60日目
2,146円 ( 2,361円 )	8日目
2,576円 ( 2,834円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

インナレール引き抜きタイプのスライドレール。
【特長】
・薄形コンパクトで、取付けが簡単なので様々な用途の直線案内に適用。
・ストローク長さがレール全長の約70％に設計された基本ユニットタイプ。
・FBL 27S形のインナレール引き抜きタイプ。
・インナレールに取付けられているオートフリーディスコネクトスプリングの解除操作によりインナレールを引き抜くことが可能。
・収納時は収納方向に一定圧以上の力によりロック状態を自動で解除することが可能。
【用途】
・複写機、計測機、通信機、医療機器、自動販売機、各種事務機器等のスライド部に幅広く利用可能。

ご注意

在庫一掃セールを実施中です。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

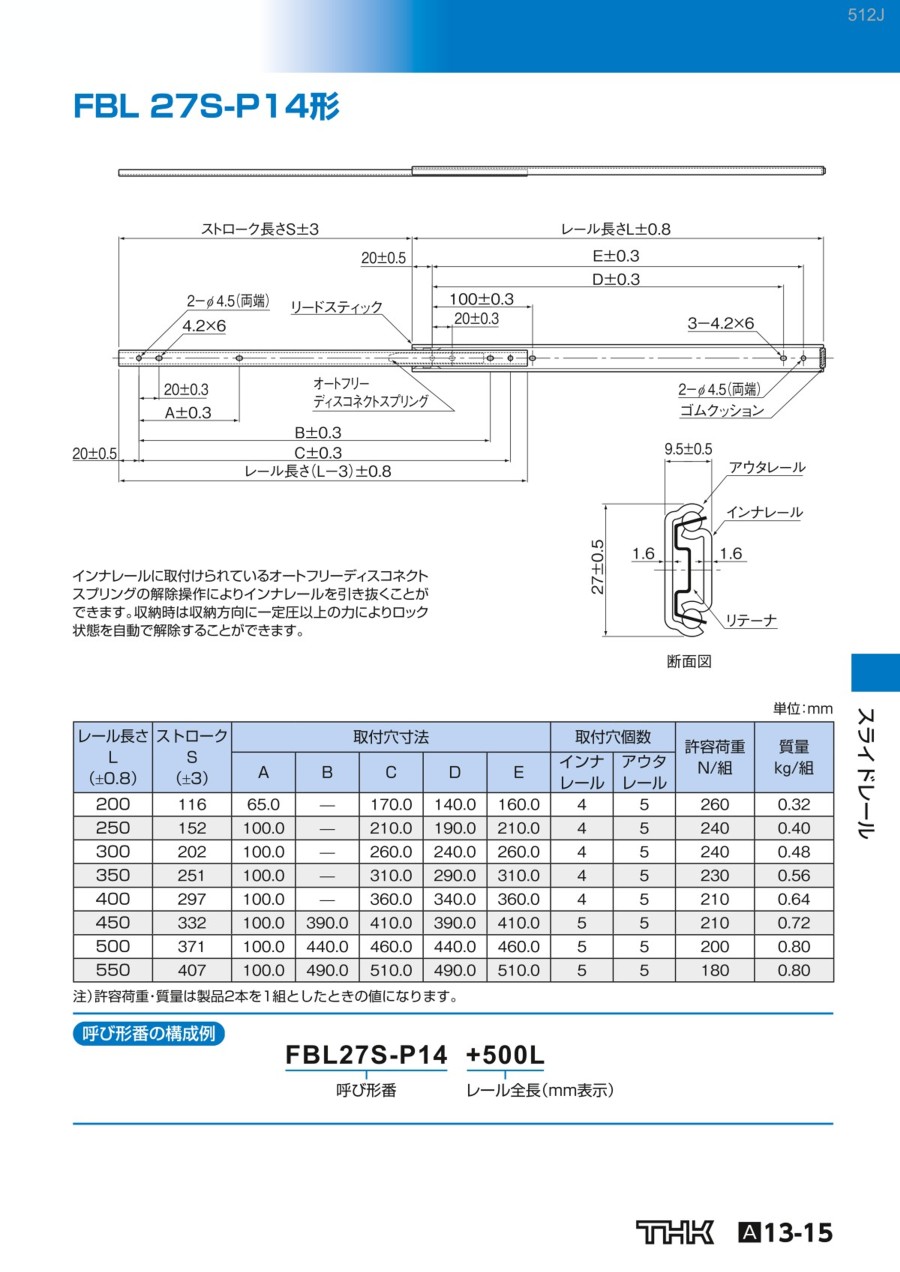

カタログ

カタログ (見開き版)

商品担当おすすめ

ＴＨＫ
スライドパック FBW2560XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW2560XR形はコンパクトタイプ（ステンレス鋼製）です。
ＴＨＫ
スライドパック FBW3590XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW3590XR形は標準タイプ（ステンレス鋼製）です。
ＴＨＫ
スライドパック FBW50110XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW50110XR形は重荷重タイプ（ステンレス鋼製）です。

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドレール軽荷重 FBL27S-P14形のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QＦＢＬ形の最大ストローク時のレール先端の最大荷重はどれくらいですか？

許容荷重の1/2程度を目安としてください。

Qスライドレールの取付けにはどのようなねじを使用すれば良いですか？

FBW50110Ｈは六角穴付きボルトで、その他は取付けスペースがせまいためトラスねじかバインドねじを推奨しています。
