スライドレール 軽荷重 FBL27D形
- 通常単価(税別)
- 2,297円～4,397円
- 税込単価
- 2,527円～4,837円
ロングストロークが可能なダブルスライド。（軽荷重用）【特長】・薄形コンパクトで、取付けが簡単。・ストロ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

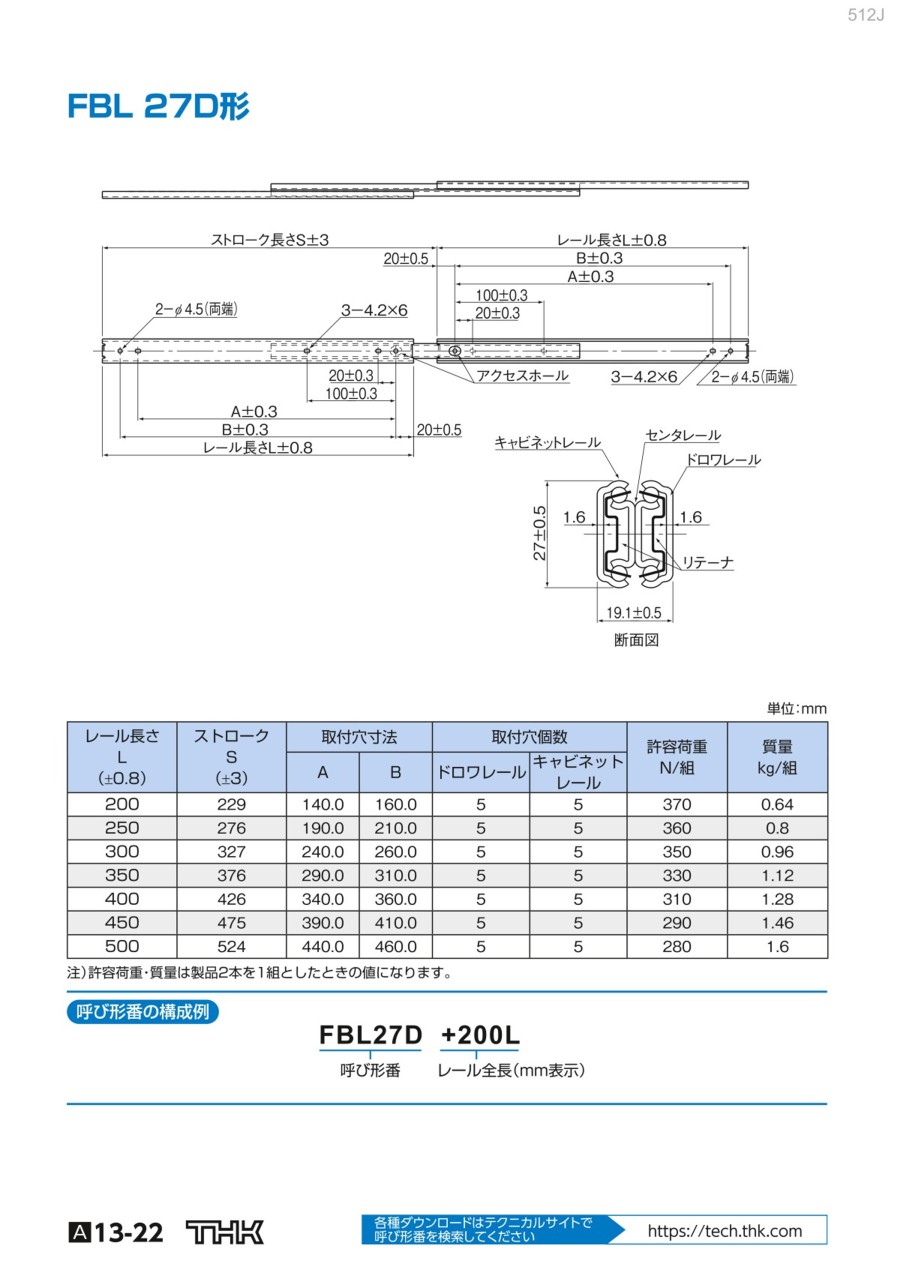

外形図
製品仕様
| レール長さ L（±0.8） | ストローク S（±3） | 取付穴寸法 | 取付穴個数 | 許容荷重 N/組 | 質量 kg/組 | ||
|---|---|---|---|---|---|---|---|
| A | B | ドロワレール | キャビネットレール | ||||
| 200 | 229 | 140.0 | 160.0 | 5 | 5 | 370 | 0.64 |
| 250 | 276 | 190.0 | 210.0 | 5 | 5 | 360 | 0.8 |
| 300 | 327 | 240.0 | 260.0 | 5 | 5 | 350 | 0.96 |
| 350 | 376 | 290.0 | 310.0 | 5 | 5 | 330 | 1.12 |
| 400 | 426 | 340.0 | 360.0 | 5 | 5 | 310 | 1.28 |
| 450 | 475 | 390.0 | 410.0 | 5 | 5 | 290 | 1.46 |
| 500 | 524 | 440.0 | 460.0 | 5 | 5 | 280 | 1.6 |
注）許容荷重・質量は製品2本を1組としたときの値になります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,297円 ( 2,527円 ) | 在庫品1日目当日出荷可能 |
2,297円 ( 2,527円 ) | 在庫品1日目当日出荷可能 |
2,797円 ( 3,077円 ) | 在庫品1日目当日出荷可能 |
3,112円 ( 3,423円 ) | 在庫品1日目当日出荷可能 |
3,431円 ( 3,774円 ) | 在庫品1日目当日出荷可能 |
3,797円 ( 4,177円 ) | 在庫品1日目当日出荷可能 |
4,397円 ( 4,837円 ) | 8日目 |
詳細情報
基本情報
ロングストロークが可能なダブルスライド。（軽荷重用）
【特長】
・薄形コンパクトで、取付けが簡単。
・ストローク長さがレール全長よりオーバーストロークできるダブルスライド。
・FBL 27S形を背面に組み合わせたダブルスライドタイプ。
【用途】
・各種OA機器に幅広く採用。
商品担当おすすめ
ＴＨＫ
スライドパック FBW2560XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW2560XR形はコンパクトタイプ（ステンレス鋼製）です。
ＴＨＫ
スライドパック FBW3590XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW3590XR形は標準タイプ（ステンレス鋼製）です。
ＴＨＫ
スライドパック FBW50110XR形
スライドパックはプレス成形スライダとロールフォーミング成形されたレールで構成された低価格な直線案内です。 <br>軽量でコンパクトそして軽快な直線運動が得られます。FBW50110XR形は重荷重タイプ（ステンレス鋼製）です。
- 選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
