コガネイ

裏配管・横配管レギュレータRN・RDNシリーズ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 2,936円～5,925円

税込単価: 3,230円～6,518円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・小形・軽量のレギュレータ・レギュレータはダイヤフラム式のため調圧性能...

レギュレータ/増圧弁
レギュレータ
使用流体
空気
レギュレータ種類
標準
形状
ワンタッチ継手形ストレート
使用環境
標準
供給側接続種類
ワンタッチ
制御側接続種類
ワンタッチ
使用圧力範囲 (MPa)
::1
流れ方向
右方向

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が76型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

外観

RN1□□の内部構造
ボンネット、リリーフ穴、ダイヤフラム、バルブ、クイック継手、本体、ハンドル（ロック機構付）、調圧スプリング、Oリング、プラグ

RDN1□□の内部構造
調圧スプリング、ボンネット、リリーフ穴、ダイヤフラム、バルブ、クイック継手、本体、ハンドル（ロック機構付）、 Oリング

項目		形式
		標準		低圧
		RN100	RDN100	RN101	RDN101
		RN110	RDN110	RN111	RDN111
使用流体		空気
配管接続継手		φ4、φ6
圧力設定範囲 MPa		0.05～0.7		0.05～0.25
最高使用圧力 MPa		1
保証耐圧力 MPa		1.5
使用温度範囲（雰囲気および使用流体） ℃		+5～+50
給油		不可
質量 g	本体	41	33	41	33
質量 g	オプション	圧力計：15 取付リング：1.2 ブラケット：5.5
材質	本体	樹脂
	ボンネット	樹脂
	プラグ	樹脂	-	樹脂	-
	ダイヤフラム	合成ゴム
	Oリング	合成ゴム
	バルブ	合成ゴム+アルミ合金
	調圧スプリング	ピアノ線（亜鉛めっき）

性能・試験情報

流体特性

RN1□0-J4、 RDN1□0-J4

RN1□0-J6、 RDN1□0-J6

RN1□1-J4、 RDN1□1-J4

RN1□1-J6、 RDN1□1-J6

圧力特性

RN1□0、 RDN1□0

RN1□1、 RDN1□1

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

圧力計

供給側呼びサイズ

制御側呼びサイズ

リリーフ機構

ブリード機構

設定圧力範囲

(MPa)

取付仕様

圧力・リリーフ仕様

仕様

最小発注数量

なし	φ4	φ4	あり	あり	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaリリーフ仕様	裏配管／標準	1個
圧力計付	φ4	φ4	あり	あり	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaリリーフ仕様	裏配管／標準	1個
圧力計付	φ4	φ4	あり	あり	[0.05～0.7] 0.05～0.7	取付リング付・ブラケットなし	0.7MPaリリーフ仕様	裏配管／標準	1個
なし	φ4	φ4	あり	あり	[0.05～0.7] 0.05～0.7	取付リング付・ブラケットなし	0.7MPaリリーフ仕様	裏配管／標準	1個
なし	φ6	φ6	あり	あり	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaリリーフ仕様	裏配管／標準	1個
圧力計付	φ6	φ6	あり	あり	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaリリーフ仕様	裏配管／標準	1個
圧力計付	φ6	φ6	あり	あり	[0.05～0.7] 0.05～0.7	取付リング付・ブラケットなし	0.7MPaリリーフ仕様	裏配管／標準	1個
なし	φ6	φ6	あり	あり	[0.05～0.7] 0.05～0.7	取付リング付・ブラケットなし	0.7MPaリリーフ仕様	裏配管／標準	1個
なし	φ4	φ4	あり	あり	[0.05～0.25] 0.05～0.25	ブラケットなし・取付リングなし	0.25MPaリリーフ仕様	裏配管／低圧用	1個
圧力計付	φ4	φ4	あり	あり	[0.05～0.25] 0.05～0.25	ブラケットなし・取付リングなし	0.25MPaリリーフ仕様	裏配管／低圧用	1個
圧力計付	φ4	φ4	あり	あり	[0.05～0.25] 0.05～0.25	取付リング付・ブラケットなし	0.25MPaリリーフ仕様	裏配管／低圧用	1個
なし	φ4	φ4	あり	あり	[0.05～0.25] 0.05～0.25	取付リング付・ブラケットなし	0.25MPaリリーフ仕様	裏配管／低圧用	1個
なし	φ6	φ6	あり	あり	[0.05～0.25] 0.05～0.25	ブラケットなし・取付リングなし	0.25MPaリリーフ仕様	裏配管／低圧用	1個
圧力計付	φ6	φ6	あり	あり	[0.05～0.25] 0.05～0.25	ブラケットなし・取付リングなし	0.25MPaリリーフ仕様	裏配管／低圧用	1個
圧力計付	φ6	φ6	あり	あり	[0.05～0.25] 0.05～0.25	取付リング付・ブラケットなし	0.25MPaリリーフ仕様	裏配管／低圧用	1個
なし	φ6	φ6	あり	あり	[0.05～0.25] 0.05～0.25	取付リング付・ブラケットなし	0.25MPaリリーフ仕様	裏配管／低圧用	1個
なし	φ4	φ4	なし	なし	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaノンリリーフ仕様	裏配管／標準	1個
圧力計付	φ4	φ4	なし	なし	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaノンリリーフ仕様	裏配管／標準	1個
圧力計付	φ4	φ4	なし	なし	[0.05～0.7] 0.05～0.7	取付リング付・ブラケットなし	0.7MPaノンリリーフ仕様	裏配管／標準	1個
なし	φ4	φ4	なし	なし	[0.05～0.7] 0.05～0.7	取付リング付・ブラケットなし	0.7MPaノンリリーフ仕様	裏配管／標準	1個
なし	φ6	φ6	なし	なし	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaノンリリーフ仕様	裏配管／標準	1個
圧力計付	φ6	φ6	なし	なし	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaノンリリーフ仕様	裏配管／標準	1個
圧力計付	φ6	φ6	なし	なし	[0.05～0.7] 0.05～0.7	取付リング付・ブラケットなし	0.7MPaノンリリーフ仕様	裏配管／標準	1個
なし	φ6	φ6	なし	なし	[0.05～0.7] 0.05～0.7	取付リング付・ブラケットなし	0.7MPaノンリリーフ仕様	裏配管／標準	1個
なし	φ4	φ4	なし	なし	[0.05～0.25] 0.05～0.25	ブラケットなし・取付リングなし	0.25MPaノンリリーフ仕様	裏配管／低圧用	1個
圧力計付	φ4	φ4	なし	なし	[0.05～0.25] 0.05～0.25	ブラケットなし・取付リングなし	0.25MPaノンリリーフ仕様	裏配管／低圧用	1個
圧力計付	φ4	φ4	なし	なし	[0.05～0.25] 0.05～0.25	取付リング付・ブラケットなし	0.25MPaノンリリーフ仕様	裏配管／低圧用	1個
なし	φ4	φ4	なし	なし	[0.05～0.25] 0.05～0.25	取付リング付・ブラケットなし	0.25MPaノンリリーフ仕様	裏配管／低圧用	1個
なし	φ6	φ6	なし	なし	[0.05～0.25] 0.05～0.25	ブラケットなし・取付リングなし	0.25MPaノンリリーフ仕様	裏配管／低圧用	1個
圧力計付	φ6	φ6	なし	なし	[0.05～0.25] 0.05～0.25	ブラケットなし・取付リングなし	0.25MPaノンリリーフ仕様	裏配管／低圧用	1個
圧力計付	φ6	φ6	なし	なし	[0.05～0.25] 0.05～0.25	取付リング付・ブラケットなし	0.25MPaノンリリーフ仕様	裏配管／低圧用	1個
なし	φ6	φ6	なし	なし	[0.05～0.25] 0.05～0.25	取付リング付・ブラケットなし	0.25MPaノンリリーフ仕様	裏配管／低圧用	1個
なし	φ4	φ4	あり	あり	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaリリーフ仕様	横配管／標準	1個
なし	φ4	φ4	あり	あり	[0.05～0.7] 0.05～0.7	ブラケット付・取付リングなし	0.7MPaリリーフ仕様	横配管／標準	1個
圧力計付	φ4	φ4	あり	あり	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaリリーフ仕様	横配管／標準	1個
圧力計付	φ4	φ4	あり	あり	[0.05～0.7] 0.05～0.7	ブラケット付・取付リングなし	0.7MPaリリーフ仕様	横配管／標準	1個
圧力計付	φ4	φ4	あり	あり	[0.05～0.7] 0.05～0.7	取付リング付・ブラケットなし	0.7MPaリリーフ仕様	横配管／標準	1個
なし	φ4	φ4	あり	あり	[0.05～0.7] 0.05～0.7	取付リング付・ブラケットなし	0.7MPaリリーフ仕様	横配管／標準	1個
なし	φ6	φ6	あり	あり	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaリリーフ仕様	横配管／標準	1個
なし	φ6	φ6	あり	あり	[0.05～0.7] 0.05～0.7	ブラケット付・取付リングなし	0.7MPaリリーフ仕様	横配管／標準	1個
圧力計付	φ6	φ6	あり	あり	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaリリーフ仕様	横配管／標準	1個
圧力計付	φ6	φ6	あり	あり	[0.05～0.7] 0.05～0.7	ブラケット付・取付リングなし	0.7MPaリリーフ仕様	横配管／標準	1個
圧力計付	φ6	φ6	あり	あり	[0.05～0.7] 0.05～0.7	取付リング付・ブラケットなし	0.7MPaリリーフ仕様	横配管／標準	1個
なし	φ6	φ6	あり	あり	[0.05～0.7] 0.05～0.7	取付リング付・ブラケットなし	0.7MPaリリーフ仕様	横配管／標準	1個
なし	φ4	φ4	あり	あり	[0.05～0.25] 0.05～0.25	ブラケットなし・取付リングなし	0.25MPaリリーフ仕様	横配管／低圧用	1個
なし	φ4	φ4	あり	あり	[0.05～0.25] 0.05～0.25	ブラケット付・取付リングなし	0.25MPaリリーフ仕様	横配管／低圧用	1個
圧力計付	φ4	φ4	あり	あり	[0.05～0.25] 0.05～0.25	ブラケットなし・取付リングなし	0.25MPaリリーフ仕様	横配管／低圧用	1個
圧力計付	φ4	φ4	あり	あり	[0.05～0.25] 0.05～0.25	ブラケット付・取付リングなし	0.25MPaリリーフ仕様	横配管／低圧用	1個
圧力計付	φ4	φ4	あり	あり	[0.05～0.25] 0.05～0.25	取付リング付・ブラケットなし	0.25MPaリリーフ仕様	横配管／低圧用	1個
なし	φ4	φ4	あり	あり	[0.05～0.25] 0.05～0.25	取付リング付・ブラケットなし	0.25MPaリリーフ仕様	横配管／低圧用	1個
なし	φ6	φ6	あり	あり	[0.05～0.25] 0.05～0.25	ブラケットなし・取付リングなし	0.25MPaリリーフ仕様	横配管／低圧用	1個
なし	φ6	φ6	あり	あり	[0.05～0.25] 0.05～0.25	ブラケット付・取付リングなし	0.25MPaリリーフ仕様	横配管／低圧用	1個
圧力計付	φ6	φ6	あり	あり	[0.05～0.25] 0.05～0.25	ブラケットなし・取付リングなし	0.25MPaリリーフ仕様	横配管／低圧用	1個
圧力計付	φ6	φ6	あり	あり	[0.05～0.25] 0.05～0.25	ブラケット付・取付リングなし	0.25MPaリリーフ仕様	横配管／低圧用	1個
圧力計付	φ6	φ6	あり	あり	[0.05～0.25] 0.05～0.25	取付リング付・ブラケットなし	0.25MPaリリーフ仕様	横配管／低圧用	1個
なし	φ6	φ6	あり	あり	[0.05～0.25] 0.05～0.25	取付リング付・ブラケットなし	0.25MPaリリーフ仕様	横配管／低圧用	1個
なし	φ4	φ4	なし	なし	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaノンリリーフ仕様	横配管／標準	1個
なし	φ4	φ4	なし	なし	[0.05～0.7] 0.05～0.7	ブラケット付・取付リングなし	0.7MPaノンリリーフ仕様	横配管／標準	1個
圧力計付	φ4	φ4	なし	なし	[0.05～0.7] 0.05～0.7	ブラケットなし・取付リングなし	0.7MPaノンリリーフ仕様	横配管／標準	1個
圧力計付	φ4	φ4	なし	なし	[0.05～0.7] 0.05～0.7	ブラケット付・取付リングなし	0.7MPaノンリリーフ仕様	横配管／標準	1個

通常単価(税別) (税込単価)	通常出荷日

3,039円 ( 3,343円 )	在庫品1日目当日出荷可能
4,503円 ( 4,953円 )	7日目
4,831円 ( 5,314円 )	7日目
3,289円 ( 3,618円 )	7日目
3,574円 ( 3,931円 )	在庫品1日目当日出荷可能
4,806円 ( 5,287円 )	7日目
5,680円 ( 6,248円 )	7日目
3,907円 ( 4,298円 )	7日目
2,972円 ( 3,269円 )	8日目
5,287円 ( 5,816円 )	8日目
4,810円 ( 5,291円 )	8日目
3,329円 ( 3,662円 )	8日目
2,972円 ( 3,269円 )	7日目
4,503円 ( 4,953円 )	8日目
4,809円 ( 5,290円 )	8日目
3,376円 ( 3,714円 )	8日目
2,972円 ( 3,269円 )	7日目
4,493円 ( 4,942円 )	7日目
4,836円 ( 5,320円 )	7日目
3,289円 ( 3,618円 )	7日目
2,989円 ( 3,288円 )	7日目
4,469円 ( 4,916円 )	7日目
5,644円 ( 6,208円 )	7日目
3,289円 ( 3,618円 )	7日目
2,972円 ( 3,269円 )	7日目
4,469円 ( 4,916円 )	7日目
4,836円 ( 5,320円 )	7日目
3,289円 ( 3,618円 )	7日目
2,972円 ( 3,269円 )	在庫品1日目当日出荷可能
4,469円 ( 4,916円 )	7日目
4,809円 ( 5,290円 )	7日目
3,289円 ( 3,618円 )	7日目
3,039円 ( 3,343円 )	7日目
3,347円 ( 3,682円 )	7日目
4,469円 ( 4,916円 )	7日目
5,164円 ( 5,680円 )	在庫品1日目当日出荷可能
4,810円 ( 5,291円 )	7日目
3,347円 ( 3,682円 )	7日目
3,563円 ( 3,919円 )	7日目
3,572円 ( 3,929円 )	7日目
5,287円 ( 5,816円 )	7日目
5,525円 ( 6,078円 )	在庫品1日目当日出荷可能
4,836円 ( 5,320円 )	7日目
3,329円 ( 3,662円 )	7日目
2,936円 ( 3,230円 )	7日目
3,329円 ( 3,662円 )	7日目
4,469円 ( 4,916円 )	7日目
4,810円 ( 5,291円 )	7日目
4,810円 ( 5,291円 )	7日目
3,329円 ( 3,662円 )	7日目
3,039円 ( 3,343円 )	7日目
3,907円 ( 4,298円 )	7日目
4,468円 ( 4,915円 )	7日目
4,839円 ( 5,323円 )	7日目
4,810円 ( 5,291円 )	7日目
3,289円 ( 3,618円 )	7日目
2,972円 ( 3,269円 )	7日目
3,329円 ( 3,662円 )	7日目
4,469円 ( 4,916円 )	7日目
4,810円 ( 5,291円 )	7日目

基本情報

基本情報

【特長】
・小形・軽量のレギュレータ
・レギュレータはダイヤフラム式のため調圧性能に優れ禁油仕様注にも対応
・エアラインの末端部への取付、使用に最適
・継手付のため、装置への取付配管が容易
・標準でノンイオン（NCU）仕様として使用可能
・横配管と裏配管（パネルマウント）を用意
・圧力仕様は0.7MPaと0.25MPaの2種類
・リリーフ、ノンリリーフ仕様も選択可能
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

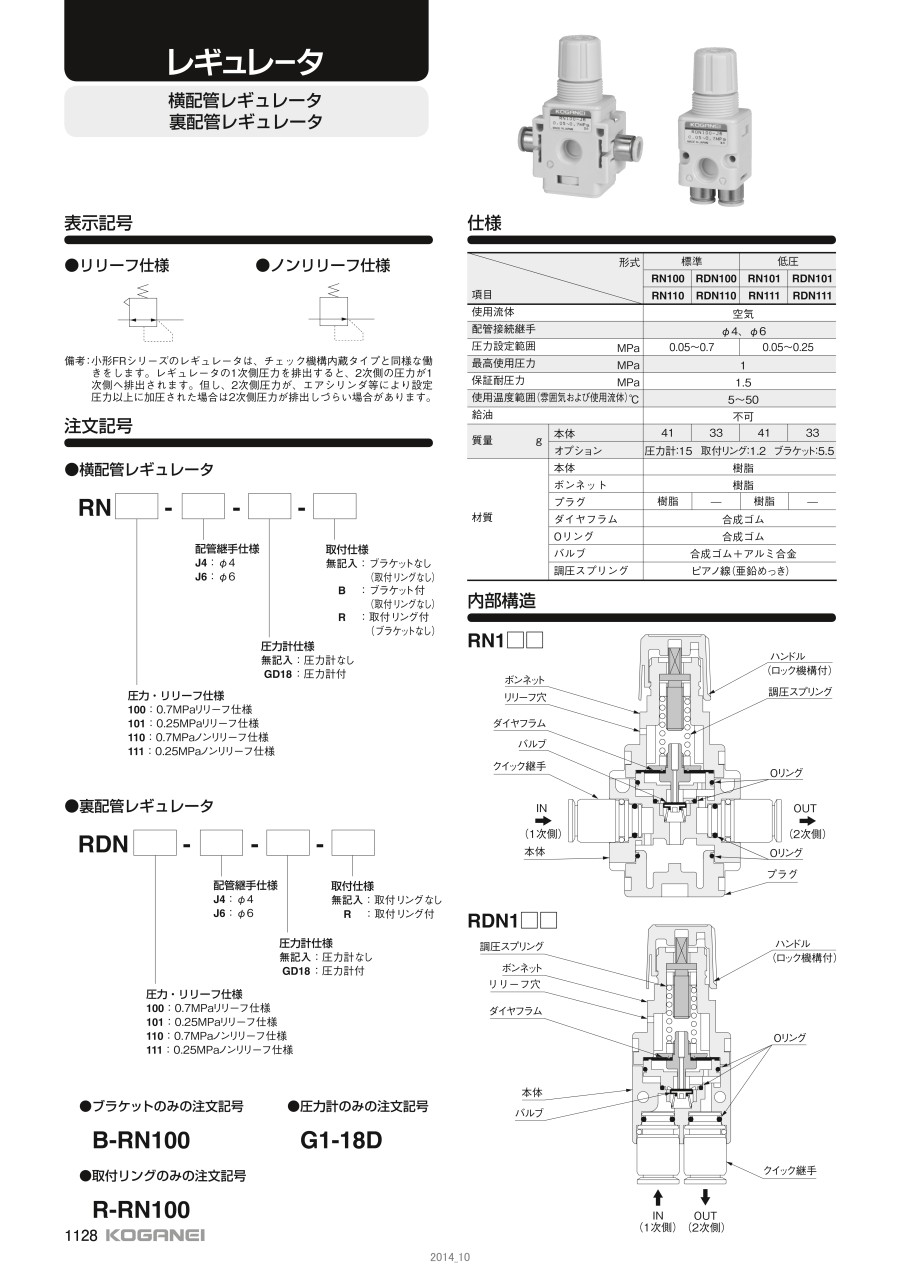

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手ミニタイプ TSシリーズストレート
FRLに装着可能なクイック継手ストレートミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

裏配管・横配管レギュレータRN・RDNシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q接続するために本体の他に何を用意すれば良いですか。

モジュールアダプタ、添付金具（形式により）、継手、継手用チューブ、または鋼管配管が必要です。
