メカニカル部品技術窓口
ハイリリーフレギュレータ HRシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 9,504円～17,313円
- 税込単価
- 10,454円～19,044円
【特長】・エアパイロット式（ダイヤフラム間接作動式）を採用・2次側の圧力変動が...
詳細情報を確認する
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

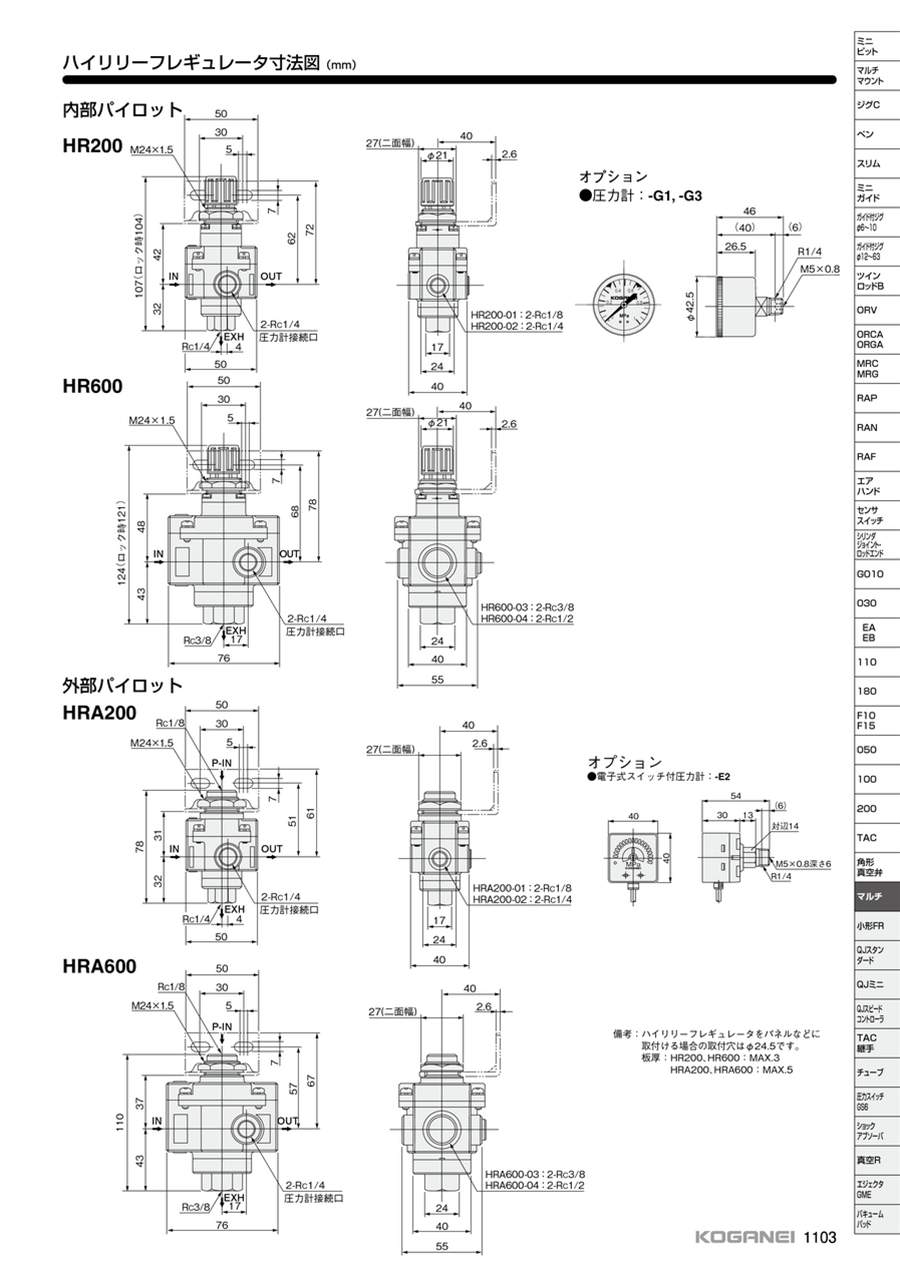

外形図
HR200の寸法図（内部パイロット）
HR600の寸法図（内部パイロット）
HRA200の寸法図（外部パイロット）
HRA600の寸法図（外部パイロット）
製品仕様
外観
表示記号（内部パイロット）
表示記号（外部パイロット）
| 項目 | 形式 | ||||
|---|---|---|---|---|---|
| HR200 | HR600 | HRA200 | HRA600 | ||
| 使用流体 | 空気 | ||||
| 配管接続口径Rc | 1/8､1/4 | 3/8､1/2 | 1/8､1/4 | 3/8､1/2 | |
| 圧力設定範囲MPa | 0.05～0.7 | ||||
| リリーフ始動圧力MPa | 0.02以下 | ||||
| 最高使用圧力MPa | 0.9 | ||||
| 保証耐圧力MPa | 1.5 | ||||
| 使用温度範囲（雰囲気および使用流体）℃ | +5～+60 | ||||
| 空気消費量L/min（ANR） | 5以下 | ||||
| 質量kg | 本体 | 0.19 | 0.42 | 0.15 | 0.38 |
| 圧力計 | 0.09 | ||||
| 主要部材質 | アルミダイカスト | ||||
内部パイロットの内部構造
ハンドル（ロック機構付）、調圧スプリング、調圧バルブアセンブリ、ダイヤフラム、ブリード穴、本体、調圧バルブアセンブリ、スプリング、排気プラグ、リングナット（パネルマウント用）、ボンネット
外部パイロットの内部構造
リングナット（パネルマウント用）、ダイヤフラム、Oリング、本体、調圧バルブアセンブリ、排気プラグ、ダイヤフラム
商品特長詳細
モジュラータイプで最も合理的な調質システムを実現。
コガネイ社マルチシリーズは豊富なシリーズ構成とバリエーションであらゆるエア駆動、エア制御などに最適なエアを供給。しかもおのおのの機器を一体に組み付けられるモジュラータイプだから、コンパクトで取り付け後のメンテナンスも容易。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、
厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,742円 ( 15,116円 ) | 8日目 |
13,357円 ( 14,693円 ) | 8日目 |
14,898円 ( 16,388円 ) | 8日目 |
16,052円 ( 17,657円 ) | 8日目 |
13,998円 ( 15,398円 ) | 8日目 |
15,568円 ( 17,125円 ) | 8日目 |
13,742円 ( 15,116円 ) | 在庫品1日目当日出荷可能 |
12,742円 ( 14,016円 ) | 8日目 |
13,150円 ( 14,465円 ) | 8日目 |
16,052円 ( 17,657円 ) | 8日目 |
13,998円 ( 15,398円 ) | 8日目 |
15,770円 ( 17,347円 ) | 8日目 |
17,206円 ( 18,927円 ) | 9日目 |
15,078円 ( 16,586円 ) | 9日目 |
17,160円 ( 18,876円 ) | 9日目 |
17,313円 ( 19,044円 ) | 9日目 |
15,524円 ( 17,076円 ) | 9日目 |
15,482円 ( 17,030円 ) | 9日目 |
10,927円 ( 12,020円 ) | 8日目 |
9,504円 ( 10,454円 ) | 8日目 |
10,746円 ( 11,821円 ) | 8日目 |
11,097円 ( 12,207円 ) | 8日目 |
10,746円 ( 11,821円 ) | 8日目 |
11,097円 ( 12,207円 ) | 8日目 |
9,545円 ( 10,500円 ) | 8日目 |
9,892円 ( 10,881円 ) | 8日目 |
10,746円 ( 11,821円 ) | 8日目 |
12,429円 ( 13,672円 ) | 8日目 |
10,746円 ( 11,821円 ) | 8日目 |
11,097円 ( 12,207円 ) | 8日目 |
11,907円 ( 13,098円 ) | 9日目 |
11,510円 ( 12,661円 ) | 9日目 |
13,496円 ( 14,846円 ) | 9日目 |
13,848円 ( 15,233円 ) | 9日目 |
13,496円 ( 14,846円 ) | 9日目 |
13,848円 ( 15,233円 ) | 9日目 |
12,252円 ( 13,477円 ) | 9日目 |
12,254円 ( 13,479円 ) | 9日目 |
13,496円 ( 14,846円 ) | 9日目 |
14,494円 ( 15,943円 ) | 9日目 |
13,496円 ( 14,846円 ) | 9日目 |
詳細情報
基本情報
【特長】
・エアパイロット式（ダイヤフラム間接作動式）を採用
・2次側の圧力変動が大きい場合でも、素早く応答
・小形ながら安定した調圧と大排気流量
・マルチシリーズの各コンポーネントとモジュール可能
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
