球面軸受 SA1形
- 通常単価(税別)
- 1,778円～49,710円
- 税込単価
- 1,956円～54,681円
【特長】・球面軸受SA1形は、高炭素クロム軸受鋼を焼入研削した内輪と外輪に、防錆、耐摩耗性に優れたりん...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

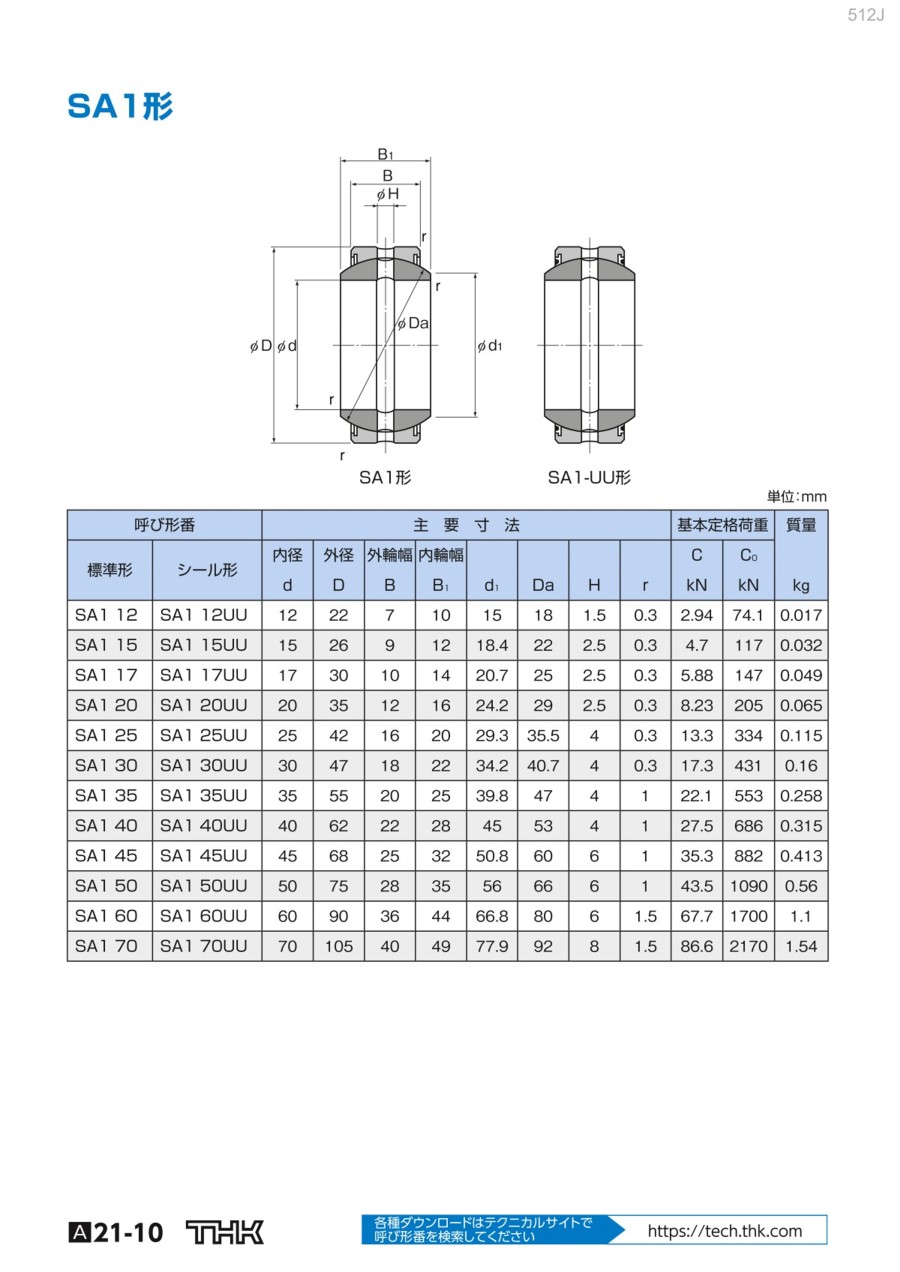

外形図
規格表
注） 呼び形番100以上は外輪が2分割タイプです。
選定サポート情報
注文例
技術情報・設計アイデア
はめあい
| 使 用 条 件 | 軸 | ハウジング | |
|---|---|---|---|
| 内輪回転荷重 | 普通荷重 | k6 | H7 |
| 方向不定荷重 | m6 | ||
| 外輪回転荷重 | 普通荷重 | g6 | M7 |
| 方向不定荷重 | h6 | N7 | |
推奨のはめあい
注1） 内輪回転で組付けたうえ、軸とのはめあいをすきまばめにする場合は軸の表面を硬化してください。
注2） N7は軽合金のハウジングの場合に推奨します。
許容傾斜角
許容傾斜角
| 呼び形番 | 許容傾斜角 | ||
|---|---|---|---|
| α1 | α2 注） | α3 | |
| SA1 12 | 8 | 11（6） | 25（6） |
| SA1 15 | 6 | 8（5） | 18（5） |
| SA1 17 | 7 | 10（7） | 23（7） |
| SA1 20 | 6 | 9（6） | 21（6） |
| SA1 25 | 6 | 7（4） | 18（4） |
| SA1 30 | 4 | 6（4） | 16（4） |
| SA1 35 | 5 | 6（4） | 16（4） |
| SA1 40 | 5 | 7（4） | 16（4） |
| SA1 45 | 6 | 7（4） | 16（4） |
| SA1 50 | 5 | 6（4） | 15（4） |
| SA1 60 | 5 | 6（3） | 14（3） |
| SA1 70 | 5 | 6（4） | 14（4） |
| SA1 80 | 4 | 6（4） | 14（4） |
| SA1 90 | 4 | 5（3） | 12（3） |
| SA1 100 | 5 | 7（5） | 14（5） |
| SA1 110 | 5 | 6（4） | 15（4） |
| SA1 120 | 4 | 6（4） | 15（4） |
| SA1 140 | 5 | 7（5） | 16（5） |
| SA1 160 | 6 | 8（6） | 13（6） |
| SA1 180 | 5 | 6（5） | 16（5） |
| SA1 200 | 6 | 7（6） | 13（6） |
| SA1 220 | 6 | 8（6） | 15（6） |
| SA1 240 | 6 | 8（6） | 17（6） |
注）（ ）の数値はシール付きの場合を示します。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
49,710円 ( 54,681円 ) | 18日目 |
1,778円 ( 1,956円 ) | 18日目 |
2,020円 ( 2,222円 ) | 18日目 |
1,930円 ( 2,123円 ) | 18日目 |
2,425円 ( 2,668円 ) | 18日目 |
2,141円 ( 2,355円 ) | 18日目 |
2,814円 ( 3,095円 ) | 18日目 |
2,240円 ( 2,464円 ) | 18日目 |
2,814円 ( 3,095円 ) | 18日目 |
2,821円 ( 3,103円 ) | 10日目 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
3,297円 ( 3,627円 ) | 18日目 |
4,151円 ( 4,566円 ) | 18日目 |
3,515円 ( 3,867円 ) | 18日目 |
4,052円 ( 4,457円 ) | 18日目 |
4,149円 ( 4,564円 ) | 18日目 |
4,429円 ( 4,872円 ) | 18日目 |
4,910円 ( 5,401円 ) | 18日目 |
5,898円 ( 6,488円 ) | 18日目 |
6,644円 ( 7,308円 ) | 18日目 |
7,262円 ( 7,988円 ) | 18日目 |
9,582円 ( 10,540円 ) | 18日目 |
10,987円 ( 12,086円 ) | 18日目 |
11,466円 ( 12,613円 ) | 18日目 |
15,129円 ( 16,642円 ) | 18日目 |
17,531円 ( 19,284円 ) | 18日目 |
21,060円 ( 23,166円 ) | 18日目 |
22,566円 ( 24,823円 ) | 18日目 |
27,145円 ( 29,860円 ) | 18日目 |
詳細情報
基本情報
【特長】
・球面軸受SA1形は、高炭素クロム軸受鋼を焼入研削した内輪と外輪に、防錆、耐摩耗性に優れたりん酸塩皮膜を施し、さらに二硫化モリブデン（MoS2）を焼付処理した重荷重用の自動調心すべり軸受です。
・この軸受は、大きなラジアル荷重と両方向のスラスト荷重が負荷できます。
・しかも衝撃荷重に強いので、各種建設機械、土木機械のシリンダクレビスやヒンジ部、トラックサスペンションなどの低速重荷重揺動部に最適です。
・欧州で一般的に使用されているシリーズです。
・外輪は1箇所で分割され（内径φ100以上は2箇所で分割）SB形に比べ幅が狭く、厚さも薄いためコンパクトに使用できます。
・また、防塵効果の高いダストシールを両側面に付けたシール付き（SA1…UU形）もあります。
