メカニカル部品技術窓口
絞り込み条件
未確定：候補が12型番あります。
内径 d(mm)
~mm- 5
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 25
- 30
許容傾斜角度 α(deg)
~mm- 8
- 9
- 10
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 8日以内
- 60日以内
ロッドエンド 標準タイプ PB形
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 940円～5,291円
- 税込単価
- 1,034円～5,820円
ロッドエンドは、軸受用鋼球と同等の精度と硬さを与えた自動調心すべり軸受です。【...
詳細情報を確認する- 種類
- 球面軸受
- 球面軸受 種類
- 標準
- 本体材質
- S35C(クロメート処理)
- 潤滑方式
- 給油
- 使用温度範囲 (℃)
- -15::80
- ボール 材質
- SUJ2
- ライナー 材質
- 特殊銅合金
ご注意
- 在庫一掃セールを実施中です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が12型番あります。
商品情報

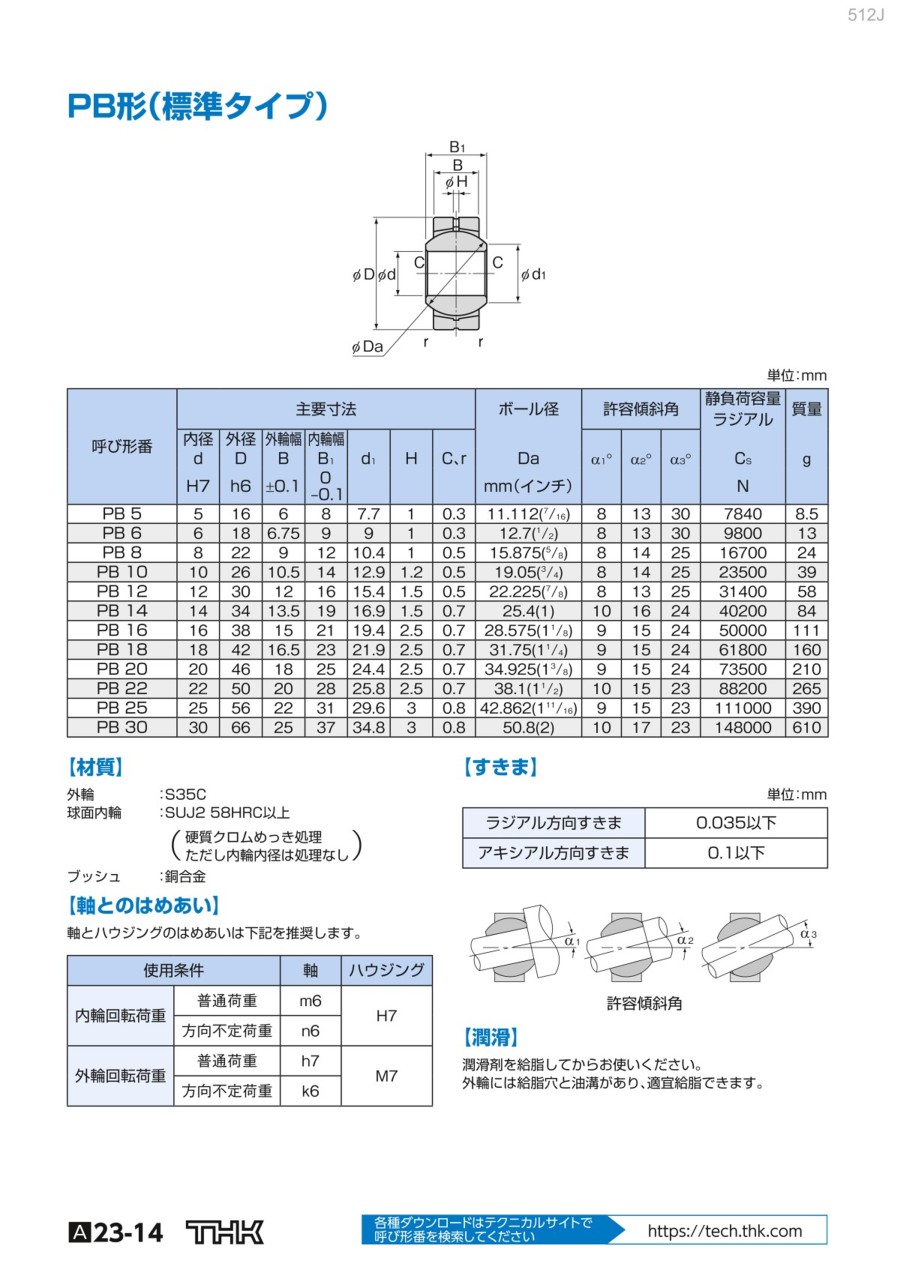

外形図
外形図
許容傾斜角
製品仕様
材質
| 外輪 | S35C |
|---|---|
| 球面内輪 | SUJ2 58HRC以上 硬質クロムめっき処理 ただし内輪内径は処理なし |
| ブッシュ | 銅合金 |
規格表
使用例
取付け
技術情報・設計アイデア
軸とのはめあい
すきま
| 使用条件 | 軸 | ハウジング | |
|---|---|---|---|
| 内輪回転荷重 | 普通荷重 | m6 | H7 |
| 方向不定荷重 | n6 | ||
| 外輪回転荷重 | 普通荷重 | h7 | M7 |
| 方向不定荷重 | k6 | ||
| ラジアル方向すきま | 0.035以下 |
|---|---|
| アキシアル方向すきま | 0.1以下 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
940円 ( 1,034円 ) | 在庫品1日目当日出荷可能 |
940円 ( 1,034円 ) | 在庫品1日目当日出荷可能 |
1,007円 ( 1,108円 ) | 在庫品1日目当日出荷可能 |
1,051円 ( 1,156円 ) | 在庫品1日目当日出荷可能 |
1,322円 ( 1,454円 ) | 在庫品1日目当日出荷可能 |
1,397円 ( 1,537円 ) | 在庫品1日目当日出荷可能 |
2,058円 ( 2,264円 ) | 在庫品1日目当日出荷可能 |
2,379円 ( 2,617円 ) | 8日目 |
2,857円 ( 3,143円 ) | 在庫品1日目当日出荷可能 |
3,598円 ( 3,958円 ) | 在庫品1日目当日出荷可能 |
4,498円 ( 4,948円 ) | 60日目 |
5,291円 ( 5,820円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ロッドエンドは、軸受用鋼球と同等の精度と硬さを与えた自動調心すべり軸受です。
【特長】
・すべり面が鏡面仕上げされた球面内輪と合理的なホルダとの組合わせで、あそびのない極めてなめらかな回転、揺動運動が得られます。
・鋼製外輪と、球面部のみ硬質クロムめっき処理された球面内輪との間に、なじみ性の良い特殊銅合金をインサートした構造なので、耐食性、耐摩耗性に優れた高剛性球面軸受です。
・外輪に設けられた油溝と給脂穴からすべり面に適宜、給油できます。
ご注意
- 在庫一掃セールを実施中です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
- 選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
ロッドエンド 標準タイプ PB形のレビュー
シャフトのロッドエンドとして使用
4
4.02019/08/08
他メーカーよりも価格が安くて良い、最初からグリスを封入して使うと長持ちする。
1人が参考にしています。
治具の傾き調整用に使用
5
5.02018/02/06
傾き調整する機構に使用した。急ぎ製作する必要があり部品入手に時間がなかったので非常に重宝した。
1人が参考にしています。
実験装置の可動部に使用
5
5.02022/01/31
少量から購入できて、納入までの日数も短いため、助かりました。使用感も今のところ問題なさそうです。
0人が参考にしています。
半導体装置の使用
4
4.02021/11/23
あまりほこりなどきらう場所ｄしたが。今のところ問題なく作動しています。
このまま、良好ならば、また使用したいです。（ミネ...もっと読む
0人が参考にしています。
