リンクボール ホルダ部おねじ RBI形
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,061円～2,184円特別価格
- 税込単価
- 1,167円～2,402円特別価格
【特長】・ホルダに高強度亜鉛合金を使用したリンクボールで、取付ボルトとホルダが...
詳細情報を確認する- ロッドエンドベアリング 種類
- リンクボールストレート
- 本体材質
- 高強度亜鉛合金
- 潤滑方式
- 給油
- 使用温度範囲 (℃)
- -20::80
- ボール 材質
- 軽浸炭炭素鋼
- ボール付きシャンク部ねじ方向
- 右ねじ
ご注意
- 在庫一掃セールを実施中です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

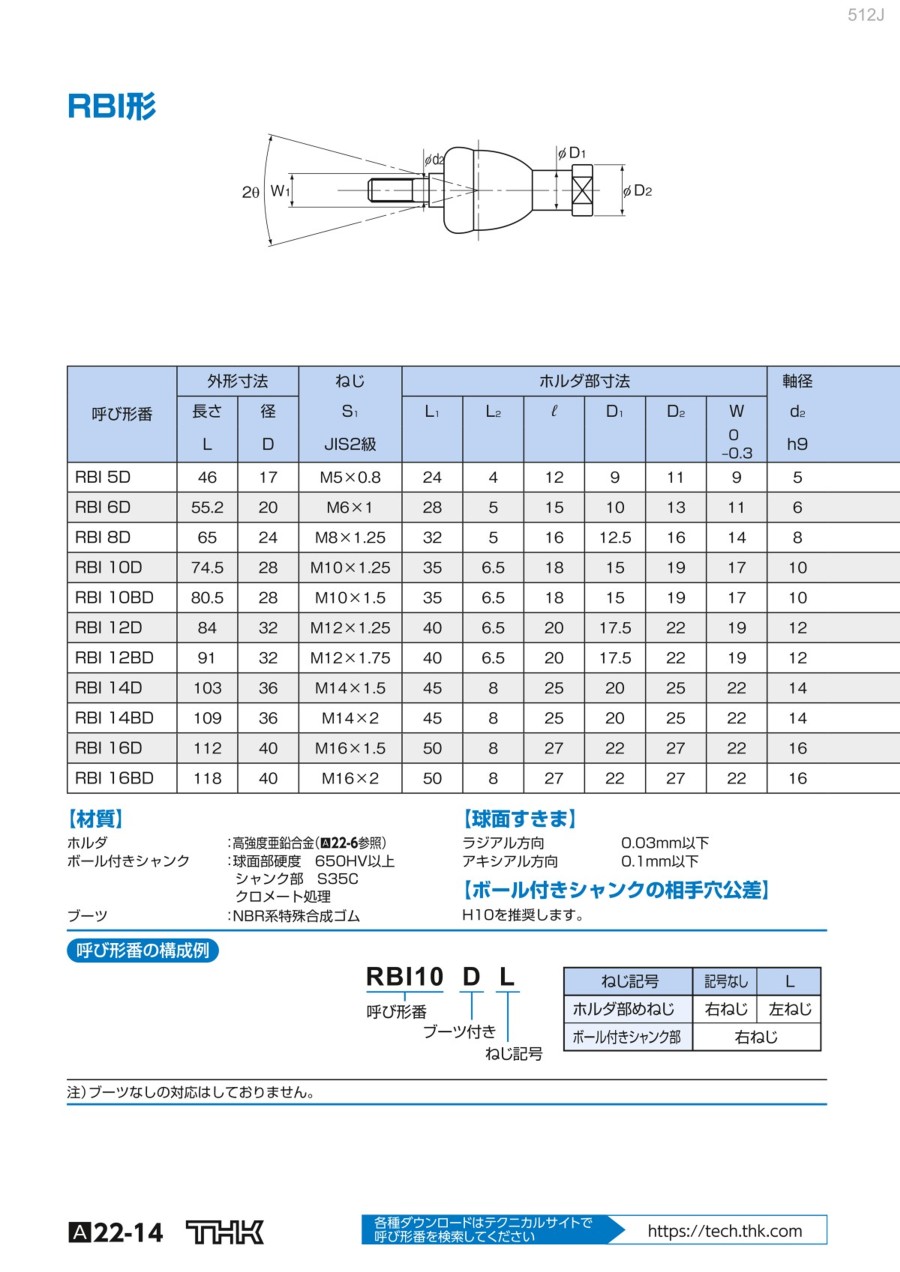

外形図
製品仕様
材質
| ホルダ | 高強度亜鉛合金 |
|---|---|
| ボール付きシャンク | 球面部硬度 650HV以上 シャンク部 S35C クロメート処理 |
| ブーツ | NBR系特殊合成ゴム |
規格表
使用例
RBI 取付例
シリンダ先端金具用ジョイント取付例
ロッドの軸方向連結取付例
回転支持取付例
軽量物の吊り下げ取付例
選定サポート情報
注文例
技術情報・設計アイデア
球面すきま
ボール付シャンクの相手
| ラジアル方向 | 0.03mm以下 |
|---|---|
| アキシアル方向 | 0.1mm以下 |
H10を推奨します。
降伏点強度
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,081円 ( 1,189円 ) | 在庫品1日目当日出荷可能 |
1,061円 ( 1,167円 ) | 8日目 |
1,081円 ( 1,189円 ) | 在庫品1日目当日出荷可能 |
1,081円 ( 1,189円 ) | 8日目 |
1,279円 ( 1,407円 ) | 在庫品1日目当日出荷可能 |
1,125円 ( 1,238円 ) | 在庫品1日目当日出荷可能 |
1,447円 ( 1,592円 ) | 在庫品1日目当日出荷可能 |
1,366円1,038円 ( 1,142円 ) | 在庫品1日目当日出荷可能 |
1,447円 ( 1,592円 ) | 在庫品1日目当日出荷可能 |
1,350円 ( 1,485円 ) | 8日目 |
1,665円 ( 1,832円 ) | 在庫品1日目当日出荷可能 |
1,591円 ( 1,750円 ) | 8日目 |
1,665円 ( 1,832円 ) | 在庫品1日目当日出荷可能 |
2,016円1,343円 ( 1,477円 ) | 在庫品1日目当日出荷可能 |
2,152円 ( 2,367円 ) | 在庫品1日目当日出荷可能 |
2,184円 ( 2,402円 ) | 在庫品1日目当日出荷可能 |
2,152円 ( 2,367円 ) | 80日目 |
2,135円 ( 2,349円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・ホルダに高強度亜鉛合金を使用したリンクボールで、取付ボルトとホルダが同一軸線上に配置されており、アキシアル方向荷重が負荷できます。
・ブーツ内にグリースが封入され、潤滑性がよく、耐摩耗性に優れています。
ご注意
- 在庫一掃セールを実施中です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
- 選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
リンクボール ホルダ部おねじ RBI形のレビュー
食品加工機械、スライドドアの吊り下げに使用。
5
5.02019/05/16
短納期、安価、耐久性、どれをとっても良いと感じています。
この商品を十数年採用し続けておりますが、この価格でこれ以上の物...もっと読む
1人が参考にしています。
プッシュプルゲージに付加
5
5.02019/04/01
引っ張り試験に使うプッシュプルゲージと治具の連結に使用。
許容傾斜角度が広く使い勝手が良いです。
1人が参考にしています。
電動アクチュエータのロッド先端
5
5.02021/05/08
電動アクチュエータのロッド先端と負荷部材の間に装着しています。負荷からのとねじりモーメントを回避できて、電動アクチュエー...もっと読む
0人が参考にしています。
シリンダーとの連結
5
5.02020/05/28
シリンダーとレバーを連結するために使用しています。
シリンダーはストレートの動き、レバーは回転の動きのため、軸がぶれたり...もっと読む
0人が参考にしています。
ボルトとの連結部に使用
4
4.02018/09/12
今までも同じような構造の時にはTHKのこの商品を使っていたので、今回も購入しました。グリースが入っているので潤滑性がよく...もっと読む
0人が参考にしています。
