リンクボール ホルダ部めねじ BL、BL-A形

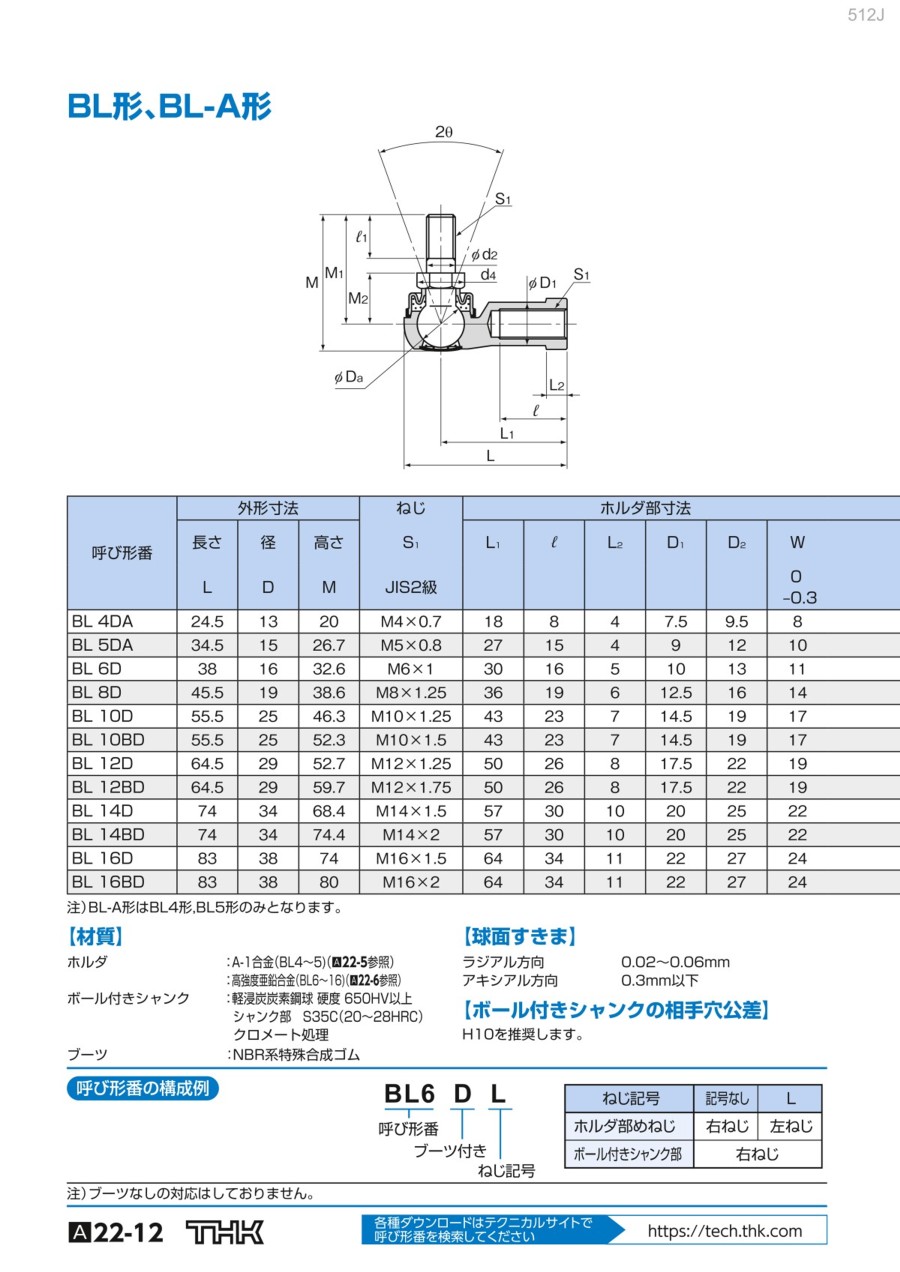

外形図

規格表

注）BL-A形はBL4形,BL5形のみとなります。

降伏点強度

上図の方向の強度を示します。

製品仕様

左ねじの識別

リンクボールBL形の構造

使用例

THKリンクボールと従来形のロッドエンドとの比較

THK BL 形

従来形のロッドエンドPHS形

• 軸付きなので、組付けなどが簡単です。（ロッドアッセンブリの場合は特に便利です）
• ブーツリップ形状の改良により、泥水の中で使用しても球面部に浸入しにくくなります。
• グリース封入形のため、無給油で使用できます。
• 従来品は軸と内輪内径との間にすきまがあるため完全に固定できませんが、BL形は軸と一体なので、振れ、たわみ、歪などが極小で剛性があります。

特長

BL形

ホルダに高強度亜鉛合金を使用し、ボール付きシャンク部に対し直角にホルダを
形成させています。
球面部上下にグリースポケットを配置することにより、潤滑性がよく、耐摩耗性に
優れています。

型式表示方法

呼び型番の構成例

注）ブーツなしの対応はしておりません。

ねじ記号	記号なし	L
ホルダ部めねじ	右ねじ	左ねじ
ボール付きシャンク部	右ねじ

技術情報

許容荷重P

寸法表に記載されている降伏点強度は、軸受の機械的強度を示します。BL形は、ボール付きシャンク部にラジアル方向の荷重を加えたときの強度を示します。RBI形は、ホルダに対してボール付きシャンク部にアキシアル方向の荷重を加えたときの強度を示します。（荷重方向については、デジタルカタログA22-7をご参照ください。）

表1 安全係数（f_s）

荷重の種類により、機械強度上から次式を満足する軸受を選定してください。

P :許容荷重（N）
P_k :降伏点強度（N）
f_s :安全係数（表1参照）

動負荷容量C_d

動負荷容量（C_d）とは、リンクボールが回転または揺動運動するときに、球面部が焼付けを起こさずに負荷できる限界の荷重を示します。動負荷容量は寸法表に記載された静負荷容量（C_s）_（注）からつぎの近似式により求められます。

C_d :動負荷容量（N）
C_s :静負荷容量（N）
n :毎分回転数（min^-1）
注）静負荷容量（C_s）とは、球面部の投影面積に許容面圧をかけて求めた数値を示し、動負荷容量を求めるときに使用します。

注意・禁止事項

取扱い上の注意事項

使用温度

リンクボールシリーズの使用温度は基本的には-20℃～80℃となっています。この温度範囲をこえるような場合はTHKにご相談ください。（デジタルカタログB22-8～B22-9ベージに上記使用温度範囲外での試験例も記載されていますのでご参照ください。）

取扱い

（1） 各部を分解しないでください。機能が損失する原因となります。
（2） リンクボールを落下させたり、叩いたりしないでください。けがや破損の原因となります。また、衝撃を与えた場合、外観に破損が見られなくとも機能を損失する可能性があります。
（3） 製品を扱う場合は、必要に応じて保護手袋、安全靴等を着用して安全を確保してください。

使用上の注意

（1） 破損の原因となりますので許容傾斜角をこえるような使用方法は避けてください。
（2） 切り粉やクーラントなどの異物の流入のないようご注意ください。破損の原因となります。
（3） BL形はラジアル方向荷重に対応し、RBI形はアキシアル方向荷重に対応しますのでこの点を考慮の上、形番を選定してください。
（4） 取付部材の剛性および精度が不足すると、軸受の荷重が局部的に集中し、軸受性能が著しく低下します。したがって、ハウジングやベースの剛性・精度、
      固定用ボルトの強度について十分検討ください。

潤滑

（1） すべてブーツ内にリチウム石けん基グリース2号が封入されていますのでそのまま使用できます。
（2） 異なる潤滑剤を混合しての使用は避けてください。
      増ちょう剤が同種類のグリースでも、添加剤などが異なることにより、お互いに悪影響を及ぼす恐れがあります。
（3） 常に振動が作用する箇所、クリーンルーム、真空、低温・高温などの特殊環境下で使用される場合は、仕様・環境に適したグリースをご使用ください。

保管

リンクボールはTHK社の梱包および荷姿で、高温、低温、多湿を避け室内に保管してください。

廃棄

製品は産業廃棄物として適切な廃棄処置をおこなってください。
