メカニカル部品技術窓口
絞り込み条件
未確定：候補が122型番あります。
レール幅 W(mm)
~mm- 24.8
組付高さ H(mm)
~mm- 2.3
レール長さLo(mm)
~mm- 160
- 240
- 320
- 400
- 480
- 560
- 640
- 720
- 800
- 880
- 960
- 1040
- 1200
ストローク長さ（スライダ1個時）(mm)
~mm- 83
- 88
- 163
- 168
- 243
- 248
- 323
- 328
- 403
- 408
- 483
- 488
- 563
- 568
- 643
- 648
- 723
- 728
- 803
- 808
- 883
- 888
- 963
- 968
- 1123
- 1128
スライダの数(個)
~mm- 1
- 2
- 3
- 4
シール有無
~mm- あり
- なし
金属製防塵カバー
~mm- あり
- なし
静的許容荷重Pa(N)
~mm- 590
静的許容荷重Pb(N)
~mm- 150
静的許容荷重Pc(N)
~mm- 70
付属部品シリーズ
~mmタイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 8日以内
- 18日以内
- 40日以内

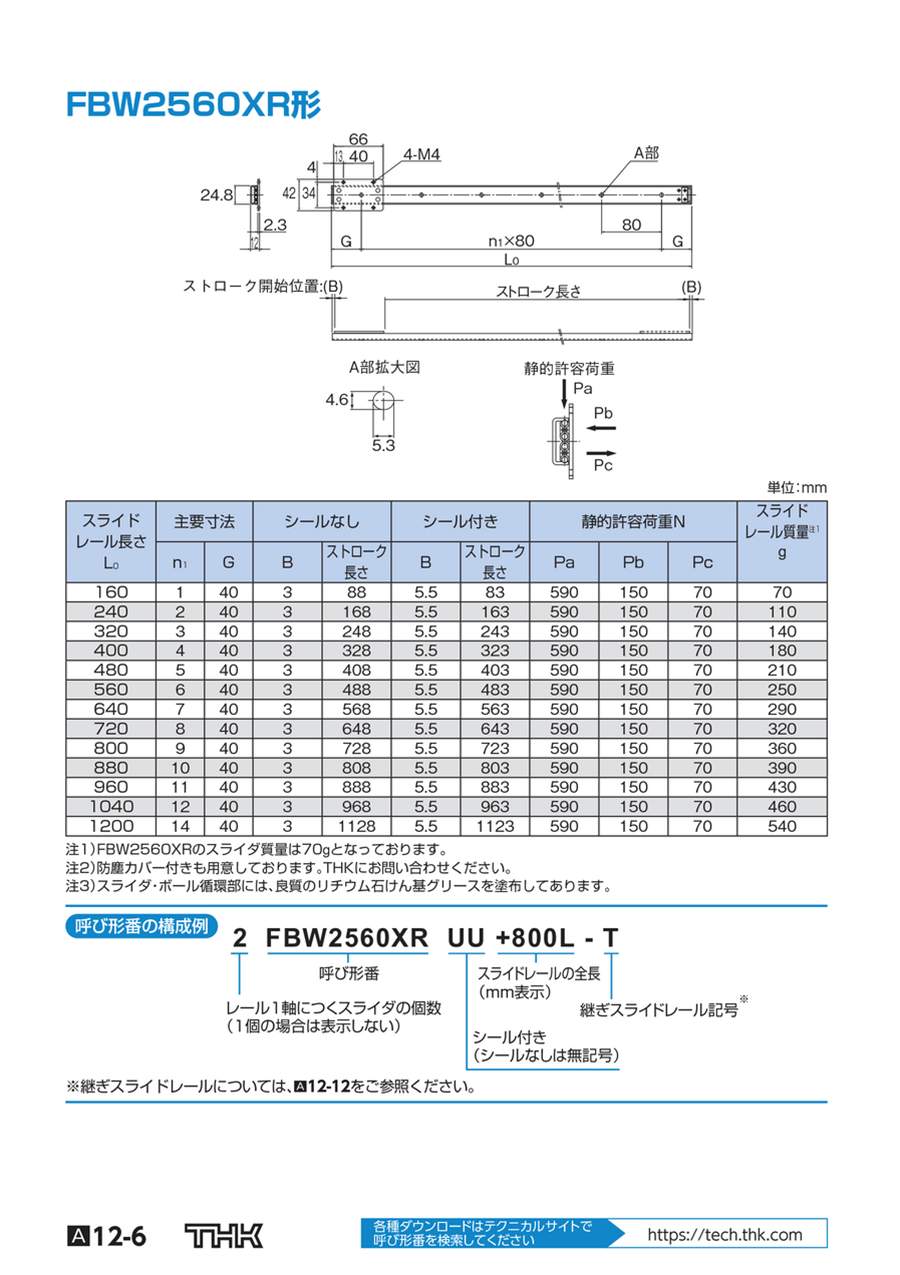

スライドパック FBW2560XR形
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 203円～17,198円
- 税込単価
- 223円～18,918円
【特長】・スライドパックFBW-XR形は、ボールケースを精密プレス成形して、ボ...
詳細情報を確認する未確定：候補が122型番あります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,183円 ( 10,101円 ) | 40日目 |
9,989円 ( 10,988円 ) | 18日目 |
6,100円 ( 6,710円 ) | 18日目 |
6,889円 ( 7,578円 ) | 8日目 |
6,889円 ( 7,578円 ) | 8日目 |
7,627円 ( 8,390円 ) | 8日目 |
7,889円 ( 8,678円 ) | 40日目 |
7,972円 ( 8,769円 ) | 18日目 |
7,989円 ( 8,788円 ) | 18日目 |
9,249円 ( 10,174円 ) | 8日目 |
9,062円 ( 9,968円 ) | 18日目 |
15,789円 ( 17,368円 ) | 18日目 |
17,198円 ( 18,918円 ) | 18日目 |
6,709円 ( 7,380円 ) | 18日目 |
7,542円 ( 8,296円 ) | 18日目 |
7,895円 ( 8,685円 ) | 18日目 |
9,216円 ( 10,138円 ) | 18日目 |
9,722円 ( 10,694円 ) | 18日目 |
11,234円 ( 12,357円 ) | 18日目 |
12,131円 ( 13,344円 ) | 18日目 |
12,500円 ( 13,750円 ) | 18日目 |
13,235円 ( 14,559円 ) | 18日目 |
13,718円 ( 15,090円 ) | 18日目 |
15,333円 ( 16,866円 ) | 18日目 |
10,799円 ( 11,879円 ) | 18日目 |
11,363円 ( 12,499円 ) | 8日目 |
7,329円 ( 8,062円 ) | 8日目 |
7,295円 ( 8,025円 ) | 8日目 |
7,889円 ( 8,678円 ) | 8日目 |
7,303円 ( 8,033円 ) | 18日目 |
8,006円 ( 8,807円 ) | 8日目 |
8,889円 ( 9,778円 ) | 8日目 |
9,389円 ( 10,328円 ) | 8日目 |
9,540円 ( 10,494円 ) | 8日目 |
10,377円 ( 11,415円 ) | 8日目 |
10,291円 ( 11,320円 ) | 8日目 |
11,364円 ( 12,500円 ) | 18日目 |
12,115円 ( 13,327円 ) | 18日目 |
8,123円 ( 8,935円 ) | 18日目 |
8,048円 ( 8,853円 ) | 18日目 |
8,469円 ( 9,316円 ) | 18日目 |
8,788円 ( 9,667円 ) | 18日目 |
9,599円 ( 10,559円 ) | 18日目 |
9,437円 ( 10,381円 ) | 18日目 |
9,972円 ( 10,969円 ) | 18日目 |
10,292円 ( 11,321円 ) | 18日目 |
11,168円 ( 12,285円 ) | 18日目 |
11,045円 ( 12,150円 ) | 18日目 |
12,973円 ( 14,270円 ) | 18日目 |
12,476円 ( 13,724円 ) | 18日目 |
9,815円 ( 10,797円 ) | 18日目 |
9,656円 ( 10,622円 ) | 18日目 |
10,078円 ( 11,086円 ) | 18日目 |
10,397円 ( 11,437円 ) | 18日目 |
11,291円 ( 12,420円 ) | 18日目 |
11,044円 ( 12,148円 ) | 18日目 |
11,581円 ( 12,739円 ) | 18日目 |
11,901円 ( 13,091円 ) | 18日目 |
12,862円 ( 14,148円 ) | 18日目 |
12,654円 ( 13,919円 ) | 18日目 |
詳細情報
基本情報
【特長】
・スライドパックFBW-XR形は、ボールケースを精密プレス成形して、ボールを組込んだスライダが無限直線運動する直動システムです。
・スライドレールと組合わせて使用することで軽量・コンパクトで軽快な直線運動が得られます。
・複写機、工具キャビネット、各種電子装置のキャビネット、自動販売機、工作機械のスライドカバー、金銭登録機、カーテンウォールなどの軽負荷のスライド部に最適です。
・レール、取付けプレート、ストッパなどの部品に、オーステナイト系ステンレス材を採用し、高耐食性を実現しました。
・FBW2560XRは、スライダ部を新設計することにより、従来品と比べ5dBA低騒音化を実現しました。
・コンパクトタイプです。
- 選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
スライドパック FBW2560XR形のレビュー
スライド扉用レール
5
5.02016/12/07
厚み10のアクリル板の扉をスライド扉へするため2つ購入。
3㎏越えの扉をレール２つでしっかり支えれており、開け閉めもスム...もっと読む
2人が参考にしています。
設備の道具移動
5
5.02020/10/21
電動ドライバーをスライダーに取り付けて、組立作業に使っています。動きがスムーズで軽く力を加えただけで良く動きます。
1人が参考にしています。
カバーのスライドドア用
5
5.02019/09/11
あまり精度の必要が無い所だったので、安く簡単につくれる部材として選びました。組立も簡単なり良かったです。
1人が参考にしています。
金属製スライドドアのガイドに使用
4
4.02017/12/27
装置に組み込むt1.6金属製スライドドアのガイドに2個使用した。開閉の感触が良く、想定通りの結果が得られた。
1人が参考にしています。
マグネット式ロッドレスシリンダの移動子の回り止めとして
5
5.02019/03/21
マグネット式ロッドレスシリンダ（基本形）の移動子（ボディ）が回転することを設計の際に失念したため、回転防止策が必要となし...もっと読む
0人が参考にしています。
