未確定：候補が6型番あります。
最大ストローク(mm)
~mm- 13
- 25
- 50
スライダ高さM(mm)
~mm- 8
- 10
スライダ幅W(mm)
~mm- 14.2
- 19
スライダ長さL(mm)
~mm- 28.7
- 53.7
- 78.7
静的許容モーメントMA,MB(N・m)
~mm- 0.2
- 0.29
- 0.49
- 0.78
- 0.88
- 1.47
静的許容モーメントMC(N・m)
~mm- 0.29
- 0.39
- 0.59
- 1.08
- 1.57
基本定格荷重C(N)
~mm- 39.2
- 58.8
- 68.6
- 98
- 108
- 157
基本定格荷重Co(N)
~mm- 68.6
- 108
- 118
- 167
- 186
- 275
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
リニアボールスライド LS形
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 6,997円～9,997円
- 税込単価
- 7,697円～10,997円
【特長】・焼入研削された4本のステンレス鋼製ニードルローラーレース上をステンレ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が6型番あります。
商品情報

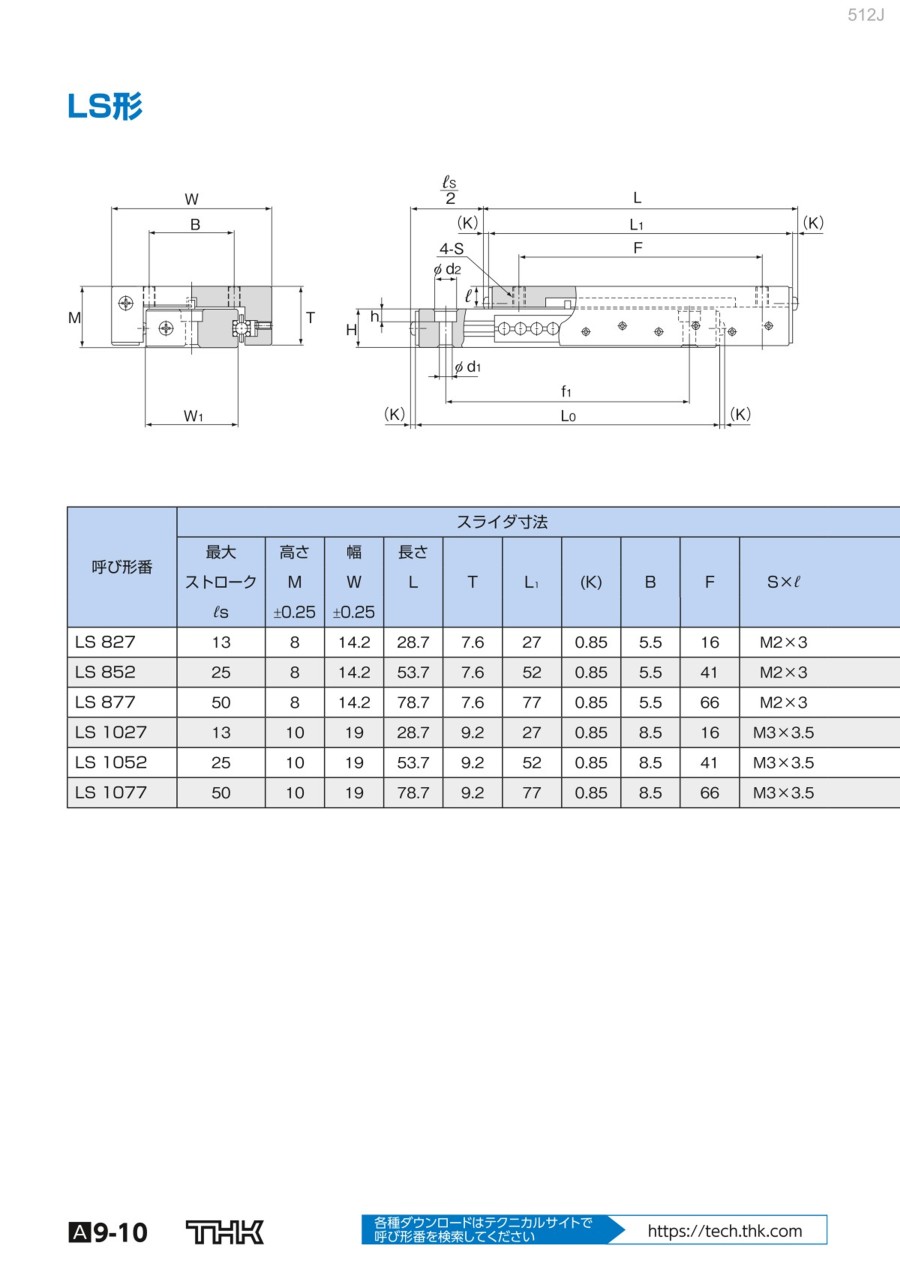

外形図
規格表
注） MA ､MB ､MC は上図に示すようにスライダ1個の場合の許容モーメント値です。
詳細情報
基本情報
【特長】
・焼入研削された4本のステンレス鋼製ニードルローラーレース上をステンレスボールが転がり運動するので、摩擦係数が極めて小さく、耐食性に優れてスライドユニットです。
・LS形は、ベースとスライダ間にニードルローラーレースを介してボールを組合わせた構造を持つ、ユニット形の有限直線運動用直動システムです。
・またストッパ機能が内蔵されていますので、ケージとエンドプレートとの衝突による破損や変形を防ぐことができます。
・※注意：ストッパは、メカストッパとして使用しないでください。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
リニアボールスライド LS形のレビュー
ワークの揺れ動き止め用
4
4.02021/07/21
搬送されてきたワークが揺れ動き、それを止めるための押さえ用に利用。軽い力で動くし、剛性が必要でないところで使用なので問題...もっと読む
0人が参考にしています。
搬送機器の摺動部
5
5.02020/04/28
搬送機器の摺動部に使用しています。
摺動性も問題なく、安心して使えております。
0人が参考にしています。
外販搬送設備品に対する摺動部位に
4
4.02019/05/08
サイズ感（特に幅）が当社品の設置スペースにちょうど良かったこと、またローラーと違い隙間が無いので搬送品の落下防止等安全面...もっと読む
0人が参考にしています。
治工具のスライド部に組み込み使用
5
5.02018/07/31
治工具のスライド部に組み込み使用しています。以前使用していた類似品と比較してこの商品はガタツキが小さく稼動もスムーズな良...もっと読む
0人が参考にしています。
