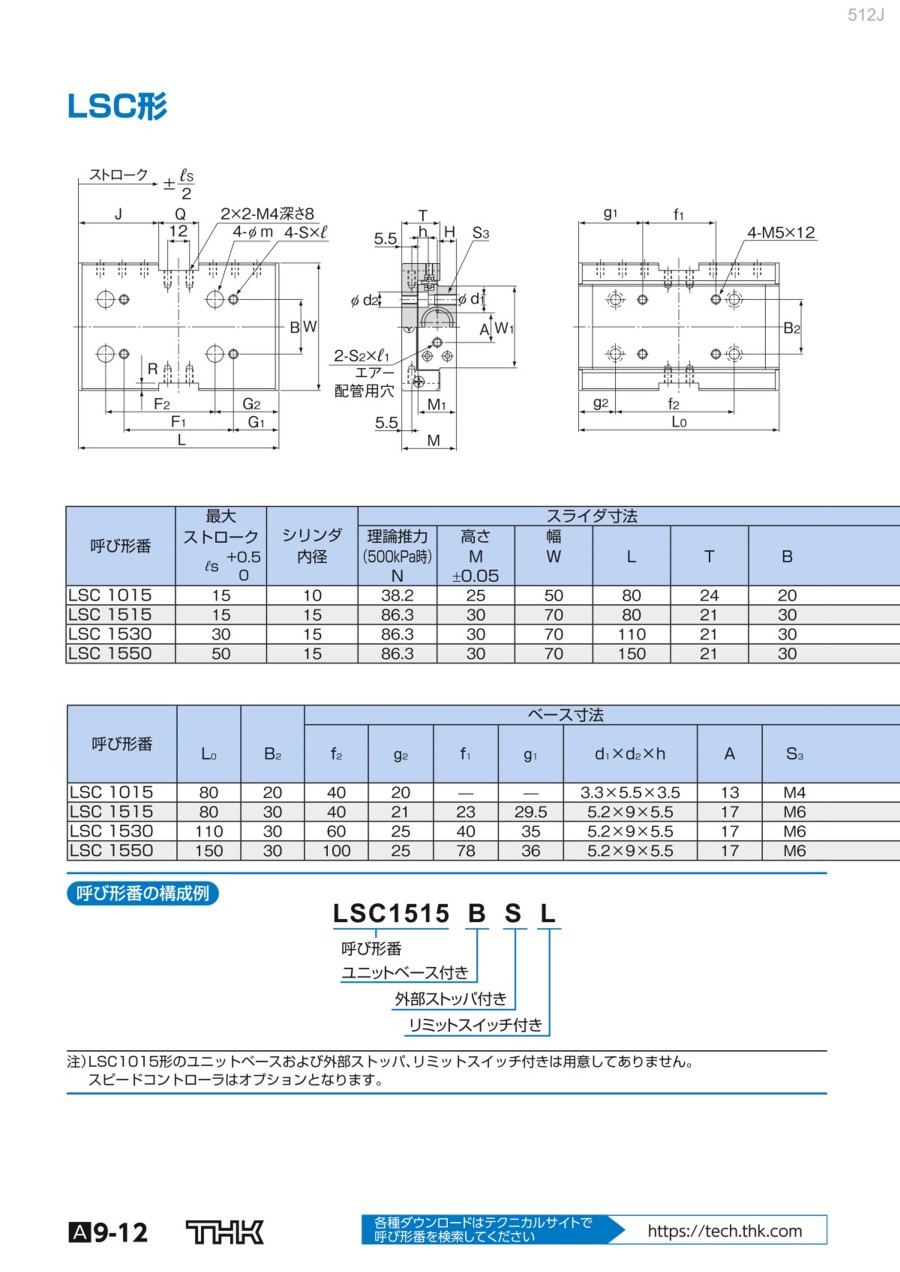

シリンダ付きリニアボールスライド LSC形

【特長】
・焼入研削された4本のステンレス鋼製ニードルローラーレース上をステンレスボールが転がり運動するので、摩擦係数が極めて小さく、耐食性に優れたスライドユニットです。
・LSC形は、ベース内部に駆動用シリンダを内蔵させてコンパクト化し、省スペースと重量軽減を実現しました。
・部品類は、すべて耐食性に優れた材質を採用しています。
・さらに慣性は小さいため高速応答性に優れます。
・相手取付面にボルトで固定するだけで簡単に直線案内機構が得られるので、各種光学測定機、自動記録装置、小型電子部品組立機、OA機器およびその周辺機器などの高精度を必要とする箇所に最適です。
・LSC形は、ベース内部に駆動用エアシリンダが内蔵されています。
・ベース端面に設けられた2箇所のポートからエアを供給することにより往復運動が得られます。
・シリンダは複動タイプのため、左右の移動速度をスピードコントローラで調整でき、シリンダおよびピストンは耐食性に優れたアルミニウム合金を使用、表面には耐摩耗性に優れた特殊処理を施し耐久性を向上させています。
・またケージがピニオンとラックの組合わせ機構のため、ケージがずれることなく使用できます。
・配管用のエアポートが片端面に配置されているため、狭いスペースや複雑な取付場所でも操作性が良く組付けが簡単です。
