ＴＨＫ

クロスローラーガイド VR形（VR4）

カタログ |

一部SALE 2026/03/31まで
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 16,695円～110,004円特別価格

税込単価: 18,365円～121,004円特別価格

【特長】・VR形は、精密ローラーを交互に直交させて組込んだローラーケージを、専...

詳細情報を確認する

組合わせ寸法M (mm)
22
組合わせ寸法A (mm)
11
許容予圧量 (μm)
-5
基本定格荷重Cz (kN)
1.38
基本定格荷重Coz (kN)
1.35

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が29型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造

規格表

選定サポート情報

注文例

型番リスト

表示件数

型番

精度等級

材質

最大ストローク

(mm)

組合わせ寸法Lo

(mm)

RoHS?

最小発注数量

上級(H)	鉄系	58	80	10	1個
精密級(P)	鉄系	58	80	10	1個
上級(H)	鉄系	82	120	10	1個
精密級(P)	鉄系	82	120	10	1個
上級(H)	鉄系	106	160	10	1個
精密級(P)	鉄系	106	160	10	1個
上級(H)	鉄系	130	200	10	1個
精密級(P)	鉄系	130	200	10	1個
上級(H)	鉄系	154	240	10	1個
精密級(P)	鉄系	154	240	10	1個
上級(H)	鉄系	178	280	10	1個
精密級(P)	鉄系	178	280	10	1個
上級(H)	鉄系	202	320	10	1個
精密級(P)	鉄系	202	320	10	1個
上級(H)	鉄系	226	360	10	1個
上級(H)	鉄系	274	440	10	1個
上級(H)	鉄系	298	480	10	1個
上級(H)	ステンレス系	58	80	10	1個
精密級(P)	ステンレス系	58	80	10	1個
上級(H)	ステンレス系	82	120	10	1個
精密級(P)	ステンレス系	82	120	10	1個
上級(H)	ステンレス系	106	160	10	1個
精密級(P)	ステンレス系	106	160	10	1個
上級(H)	ステンレス系	130	200	10	1個
上級(H)	ステンレス系	154	240	10	1個
上級(H)	ステンレス系	178	280	10	1個
上級(H)	ステンレス系	226	360	10	1個
上級(H)	ステンレス系	250	400	10	1個
上級(H)	ステンレス系	298	480	10	1個

通常単価(税別) (税込単価)	通常出荷日

16,695円 ( 18,365円 )	在庫品1日目当日出荷可能
18,133円 ( 19,946円 )	80日目
19,251円 ( 21,176円 )	18日目
22,751円 ( 25,026円 )	80日目
23,158円 ( 25,474円 )	18日目
27,369円 ( 30,106円 )	80日目
27,067円21,653円 ( 23,818円 )	在庫品1日目当日出荷可能
31,990円 ( 35,189円 )	80日目
31,120円 ( 34,232円 )	39日目
36,780円 ( 40,458円 )	80日目
35,317円 ( 38,849円 )	18日目
41,738円 ( 45,912円 )	80日目
39,369円 ( 43,306円 )	39日目
46,528円 ( 51,181円 )	80日目
47,474円 ( 52,221円 )	80日目
64,265円 ( 70,692円 )	18日目
74,975円 ( 82,473円 )	18日目
22,436円 ( 24,680円 )	50日目
29,762円 ( 32,738円 )	80日目
28,659円 ( 31,525円 )	39日目
34,560円 ( 38,016円 )	80日目
36,041円27,030円 ( 29,733円 )	在庫品1日目当日出荷可能
43,464円 ( 47,810円 )	80日目
42,264円 ( 46,490円 )	在庫品1日目当日出荷可能
48,343円 ( 53,177円 )	50日目
54,858円 ( 60,344円 )	18日目
73,963円 ( 81,359円 )	18日目
83,227円 ( 91,550円 )	18日目
110,004円 ( 121,004円 )	18日目

詳細情報

基本情報

基本情報

【特長】
・VR形は、精密ローラーを交互に直交させて組込んだローラーケージを、専用レールに設けられた90°V溝転動面に組合わせて使用します。
・2列のクロスローラーガイドを平行に組付けることにより、4方向の荷重を負荷することができます。
・また、予圧が与えられるので、すきまがなく剛性の高い、しかも動きの軽いスライド機構が得られます。
・OA機器および周辺機器、各種測定器、プリント基板穴明機などの精密機器や、光学測定器、光学ステージ、ハンドリング機構、レントゲン装置などのスライド部に使用されています。
・精密ローラーを交互に直交させて組込んだケージが、レールに設けられたV溝をストロークの1/2だけ移動するコンパクトで剛性の高い直動システムです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

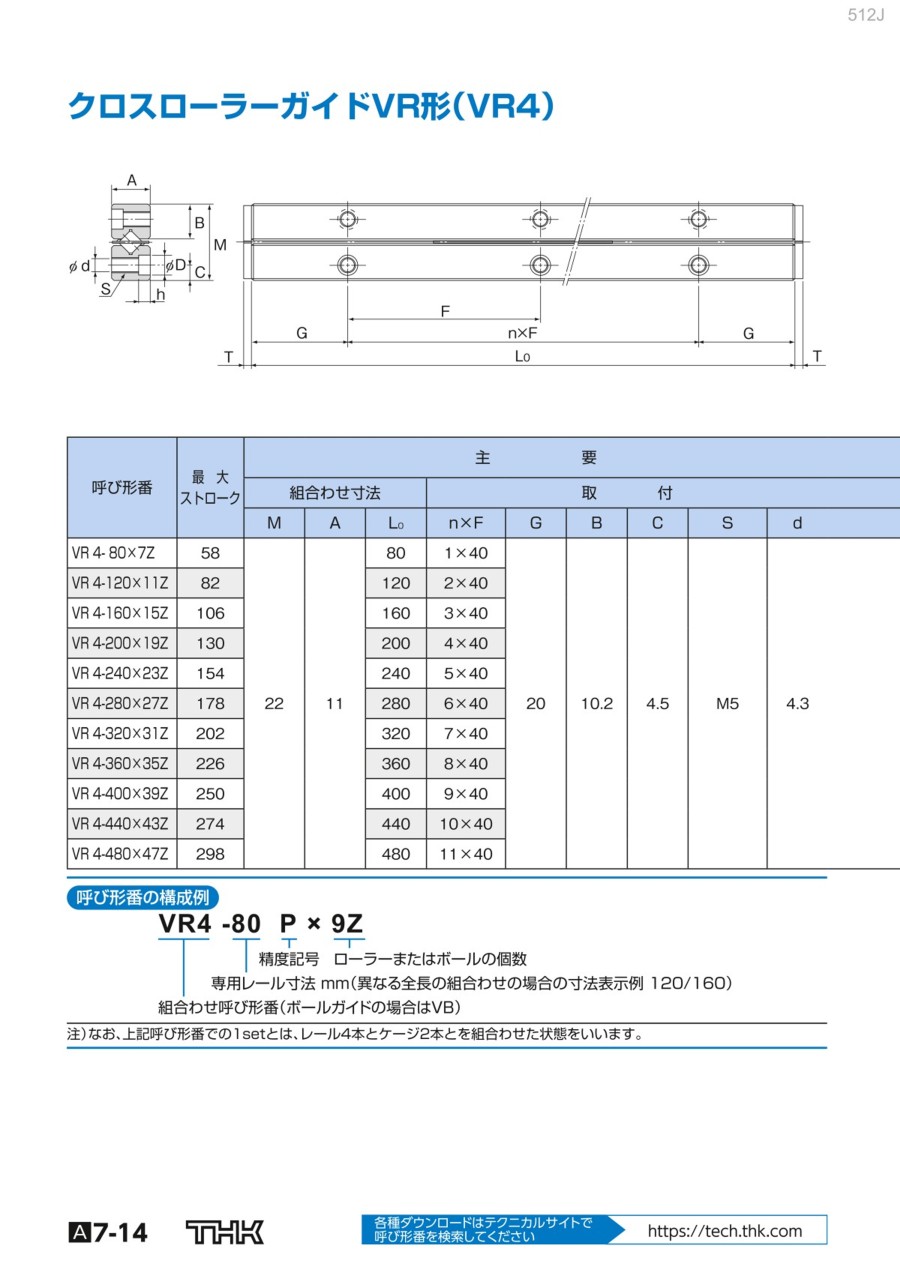

カタログ

カタログ (見開き版)

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
