ＴＨＫ

クロスローラーガイド VR形（VR3）

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 9,697円～63,397円

税込単価: 10,667円～69,737円

【特長】・VR形は、精密ローラーを交互に直交させて組込んだローラーケージを、専...

詳細情報を確認する

組合わせ寸法M (mm)
18
組合わせ寸法A (mm)
8
許容予圧量 (μm)
-4
基本定格荷重Cz (kN)
0.639
基本定格荷重Coz (kN)
0.611

ご注意

在庫一掃セールを実施中です。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造

規格表

選定サポート情報

注文例

型番リスト

表示件数

型番

精度等級

材質

最大ストローク

(mm)

組合わせ寸法Lo

(mm)

RoHS?

最小発注数量

上級(H)	鉄系	28	50	10	1個
精密級(P)	鉄系	28	50	10	1個
上級(H)	鉄系	48	75	10	1個
精密級(P)	鉄系	48	75	10	1個
上級(H)	鉄系	58	100	10	1個
上級(H)	鉄系	78	125	10	1個
上級(H)	鉄系	88	150	10	1個
精密級(P)	鉄系	88	150	10	1個
上級(H)	鉄系	108	175	10	1個
精密級(P)	鉄系	108	175	10	1個
上級(H)	鉄系	118	200	10	1個
精密級(P)	鉄系	118	200	10	1個
上級(H)	鉄系	138	225	10	1個
精密級(P)	鉄系	138	225	10	1個
上級(H)	鉄系	148	250	10	1個
精密級(P)	鉄系	148	250	10	1個
上級(H)	鉄系	168	275	10	1個
精密級(P)	鉄系	168	275	10	1個
上級(H)	鉄系	178	300	10	1個
上級(H)	ステンレス系	28	50	10	1個
精密級(P)	ステンレス系	28	50	10	1個
上級(H)	ステンレス系	48	75	10	1個
精密級(P)	ステンレス系	48	75	10	1個
上級(H)	ステンレス系	58	100	10	1個
精密級(P)	ステンレス系	58	100	10	1個
精密級(P)	ステンレス系	78	125	10	1個
上級(H)	ステンレス系	88	150	10	1個
精密級(P)	ステンレス系	88	150	10	1個
上級(H)	ステンレス系	108	175	10	1個
上級(H)	ステンレス系	118	200	10	1個
精密級(P)	ステンレス系	118	200	10	1個
上級(H)	ステンレス系	138	225	10	1個
上級(H)	ステンレス系	148	250	10	1個
上級(H)	ステンレス系	178	300	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,697円 ( 10,667円 )	在庫品1日目当日出荷可能
11,462円 ( 12,608円 )	80日目
12,014円 ( 13,215円 )	18日目
14,199円 ( 15,619円 )	80日目
15,645円 ( 17,210円 )	在庫品1日目当日出荷可能
17,514円 ( 19,265円 )	18日目
20,409円 ( 22,450円 )	在庫品1日目当日出荷可能
24,119円 ( 26,531円 )	80日目
23,592円 ( 25,951円 )	在庫品1日目当日出荷可能
27,882円 ( 30,670円 )	80日目
28,817円 ( 31,699円 )	18日目
30,960円 ( 34,056円 )	80日目
30,542円 ( 33,596円 )	50日目
36,093円 ( 39,702円 )	80日目
31,395円 ( 34,535円 )	18日目
41,225円 ( 45,348円 )	80日目
35,173円 ( 38,690円 )	40日目
46,187円 ( 50,806円 )	80日目
39,080円 ( 42,988円 )	40日目
14,474円 ( 15,921円 )	在庫品1日目当日出荷可能
17,455円 ( 19,201円 )	80日目
19,742円 ( 21,716円 )	在庫品1日目当日出荷可能
21,644円 ( 23,808円 )	80日目
21,857円 ( 24,043円 )	18日目
26,358円 ( 28,994円 )	80日目
32,816円 ( 36,098円 )	80日目
31,700円 ( 34,870円 )	80日目
38,227円 ( 42,050円 )	80日目
32,698円 ( 35,968円 )	40日目
36,734円 ( 40,407円 )	18日目
49,223円 ( 54,145円 )	80日目
45,594円 ( 50,153円 )	80日目
52,106円 ( 57,317円 )	18日目
63,397円 ( 69,737円 )	18日目

詳細情報

基本情報

基本情報

【特長】
・VR形は、精密ローラーを交互に直交させて組込んだローラーケージを、専用レールに設けられた90°V溝転動面に組合わせて使用します。
・2列のクロスローラーガイドを平行に組付けることにより、4方向の荷重を負荷することができます。
・また、予圧が与えられるので、すきまがなく剛性の高い、しかも動きの軽いスライド機構が得られます。
・OA機器および周辺機器、各種測定器、プリント基板穴明機などの精密機器や、光学測定器、光学ステージ、ハンドリング機構、レントゲン装置などのスライド部に使用されています。
・精密ローラーを交互に直交させて組込んだケージが、レールに設けられたV溝をストロークの1/2だけ移動するコンパクトで剛性の高い直動システムです。

ご注意

在庫一掃セールを実施中です。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

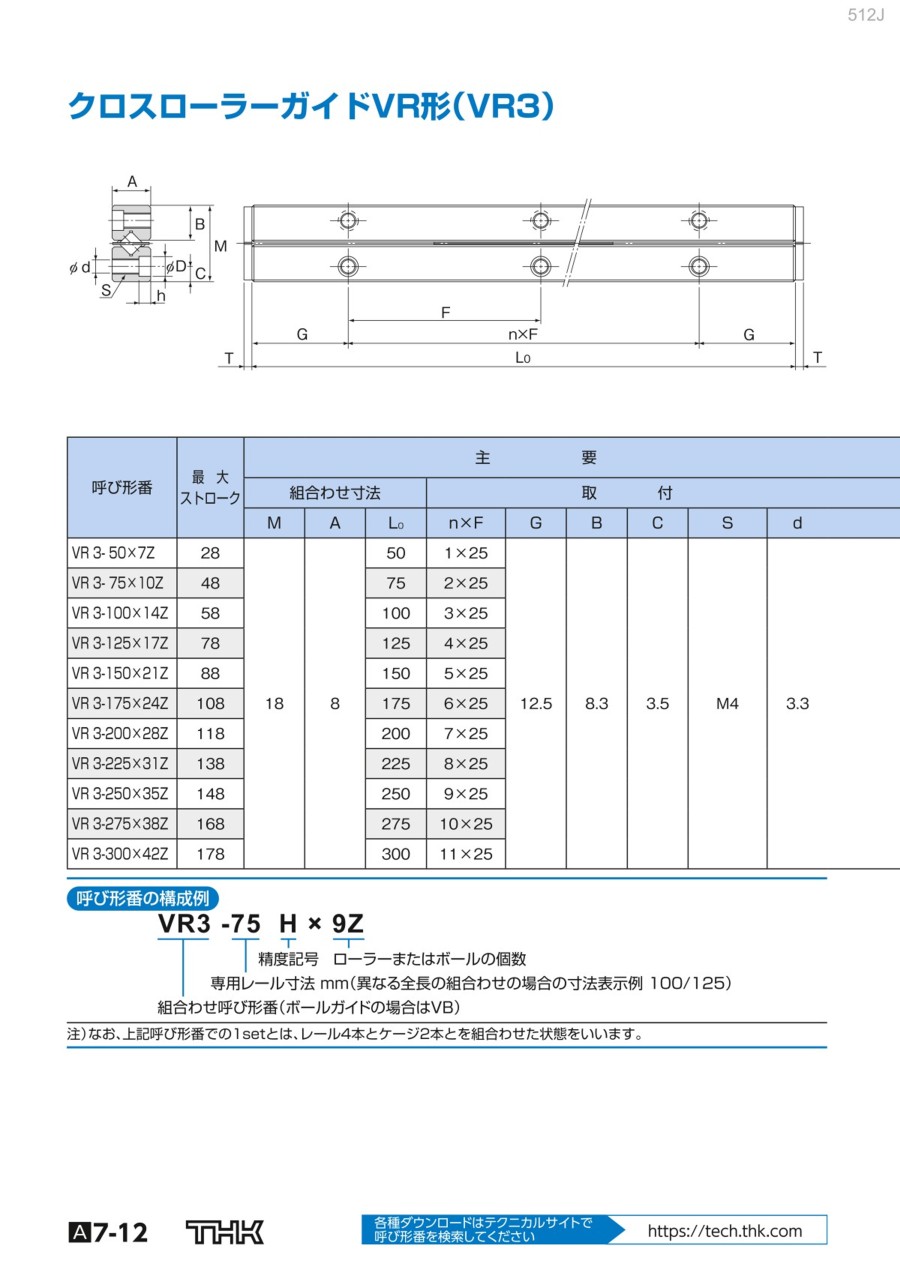

カタログ

カタログ (見開き版)

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
