ＴＨＫ

クロスローラーガイド VR形（VR1）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 11,866円～28,941円

税込単価: 13,053円～31,835円

【特長】・VR形は、精密ローラーを交互に直交させて組込んだローラーケージを、専...

詳細情報を確認する

組合わせ寸法M (mm)
8.5
組合わせ寸法A (mm)
4
許容予圧量 (μm)
-2
基本定格荷重Cz (kN)
0.152
基本定格荷重Coz (kN)
0.153

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造

規格表

選定サポート情報

注文例

型番リスト

表示件数

型番

注文停止中

精度等級

材質

最大ストローク

(mm)

組合わせ寸法Lo

(mm)

RoHS?

最小発注数量

上級(H)	鉄系	12	20	10	1個
上級(H)	鉄系	22	30	10	1個
上級(H)	鉄系	27	40	10	1個
上級(H)	鉄系	32	50	10	1個
上級(H)	鉄系	37	60	10	1個
上級(H)	鉄系	42	70	10	1個
上級(H)	鉄系	52	80	10	1個
上級(H)	ステンレス系	12	20	10	1個
上級(H)	ステンレス系	22	30	10	1個
上級(H)	ステンレス系	27	40	10	1個
上級(H)	ステンレス系	32	50	10	1個
上級(H)	ステンレス系	37	60	10	1個
上級(H)	ステンレス系	52	80	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,866円 ( 13,053円 )	18日目
13,023円 ( 14,325円 )	18日目
14,326円 ( 15,759円 )	18日目
15,627円 ( 17,190円 )	18日目
16,932円 ( 18,625円 )	18日目
18,233円 ( 20,056円 )	18日目
19,536円 ( 21,490円 )	18日目
17,654円 ( 19,419円 )	18日目
19,536円 ( 21,490円 )	18日目
21,272円 ( 23,399円 )	18日目
23,298円 ( 25,628円 )	18日目
22,532円 ( 24,785円 )	18日目
28,941円 ( 31,835円 )	18日目

詳細情報

基本情報

基本情報

【特長】
・VR形は、精密ローラーを交互に直交させて組込んだローラーケージを、専用レールに設けられた90°V溝転動面に組合わせて使用します。
・2列のクロスローラーガイドを平行に組付けることにより、4方向の荷重を負荷することができます。
・また、予圧が与えられるので、すきまがなく剛性の高い、しかも動きの軽いスライド機構が得られます。
・OA機器および周辺機器、各種測定器、プリント基板穴明機などの精密機器や、光学測定器、光学ステージ、ハンドリング機構、レントゲン装置などのスライド部に使用されています。
・精密ローラーを交互に直交させて組込んだケージが、レールに設けられたV溝をストロークの1/2だけ移動するコンパクトで剛性の高い直動システムです。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

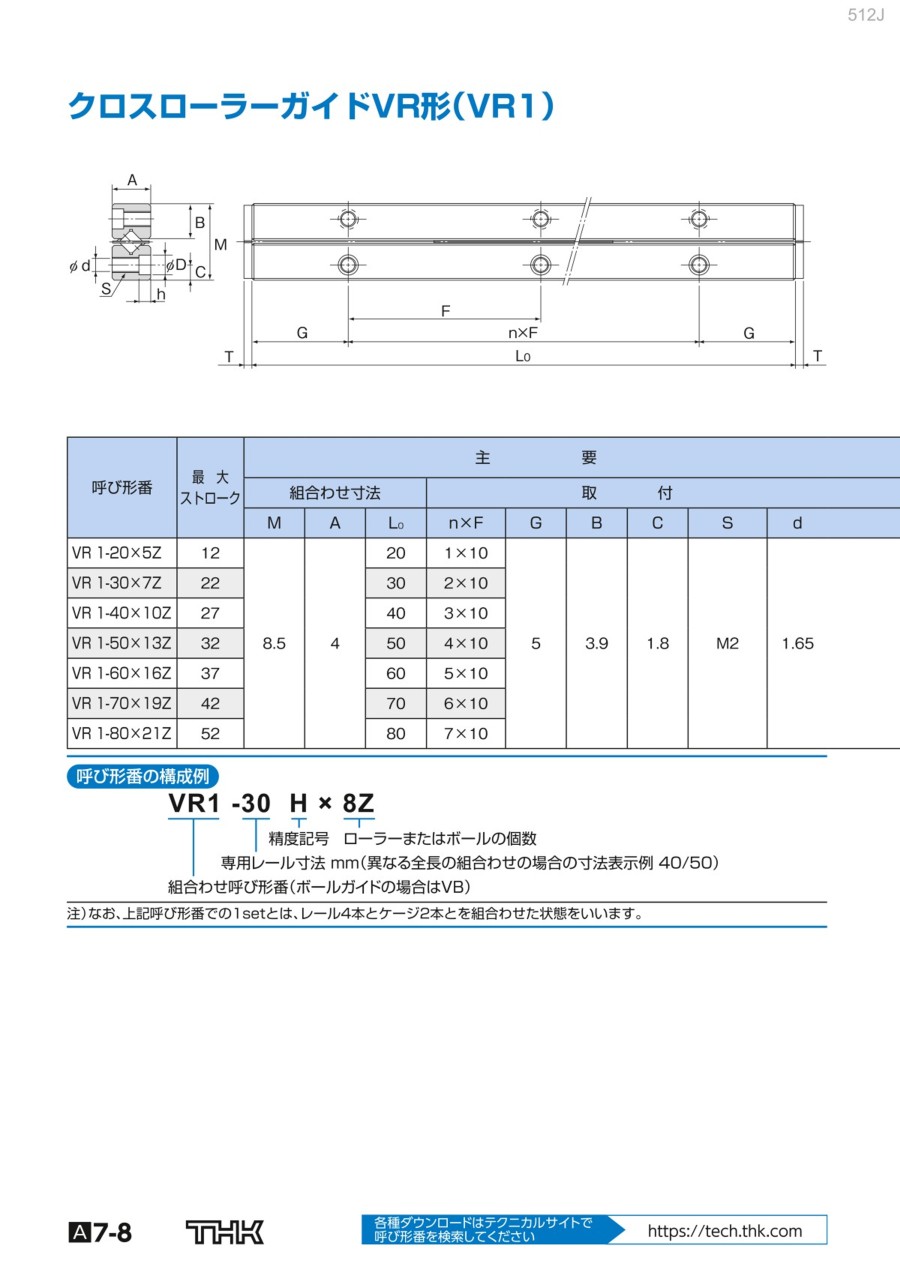

カタログ

カタログ (見開き版)

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
