メカニカル部品技術窓口
ダイアフラム型ドライ真空ポンプ DTU-20
- 通常単価(税別)
- 239,914円
- 税込単価
- 263,905円
接ガス部にふっ素樹脂を使用した耐食性ダイアフラム型ドライ真空ポンプ。【特長】・...
詳細情報を確認するDTU-20の仕様・寸法情報
商品情報
外形図
製品仕様
| - | Unit | 50Hz | 60Hz |
|---|---|---|---|
| 実効排気速度 | L/min | 20 | 23 |
| 到達圧力※1 | Pa （kPa） | 200（-101.1） | |
| 使用電動機 | - | 単相, 100V, 80W, 4P, コンデンサ運転 | |
| 全負荷電流 | A | 1.46 | |
| 質量 | kg | 7.5 | |
| 吸・排気口径（メネジサイズ） | mm | O.D.φ10×I.D.φ6 （Rc 1/8） | |
| 使用雰囲気温度範囲 | ℃ | 5～40 | |
| 最大寸法 | mm | 161（W）×327（L）×217（H） | |
※1：到達圧力の（）内はゲージ圧表示となります。
対応規格/電圧
| 認証規格※ | CE自己宣言 | 1φ、100V | 1φ115V | 1φ200V | 1φ220V | 1φ、230V |
|---|---|---|---|---|---|---|
| - | - | ● | ○ | ○ | ○ | ○ |
●: 標準、○: オプション対応、-: 対応不可
※ TUV認証 : 製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。
※ cTUVusc認証: 製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格および米国規格に適合した高品質の製品です。
性能・試験情報
性能を示すグラフ
排気速度曲線
注意・禁止事項
- 負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。この場合はポンプ内部を大気圧に戻してください。
- ゴミやホコリ等がポンプ内に入らないようにしてください。 吸入する気体に水分、ゴミ等が混入する場合はそれらを取り除く必要があります。
- 屋内専用のポンプです。 雨や水のかかるような場所や屋外には設置しないでください。
詳細情報
基本情報
接ガス部にふっ素樹脂を使用した耐食性ダイアフラム型ドライ真空ポンプ。
【特長】
・到達圧力性能を向上させた、ドライ真空ポンプの高真空タイプ。
・有機溶剤や腐食性ガスの吸引に対応した、ドライ真空ポンプのケミカルタイプ。
・自動復帰型サーマルプロテクタ内蔵による安全設計。
・大気圧から作動が可能。
・シンプル構造で、メンテナンスが容易。
・多くの実績で証明された確かな品質と信頼性。
【用途】
・真空源を必要とする機器全般に最適。
・広域型ターボ分子ポンプのバックポンプに利用できる。

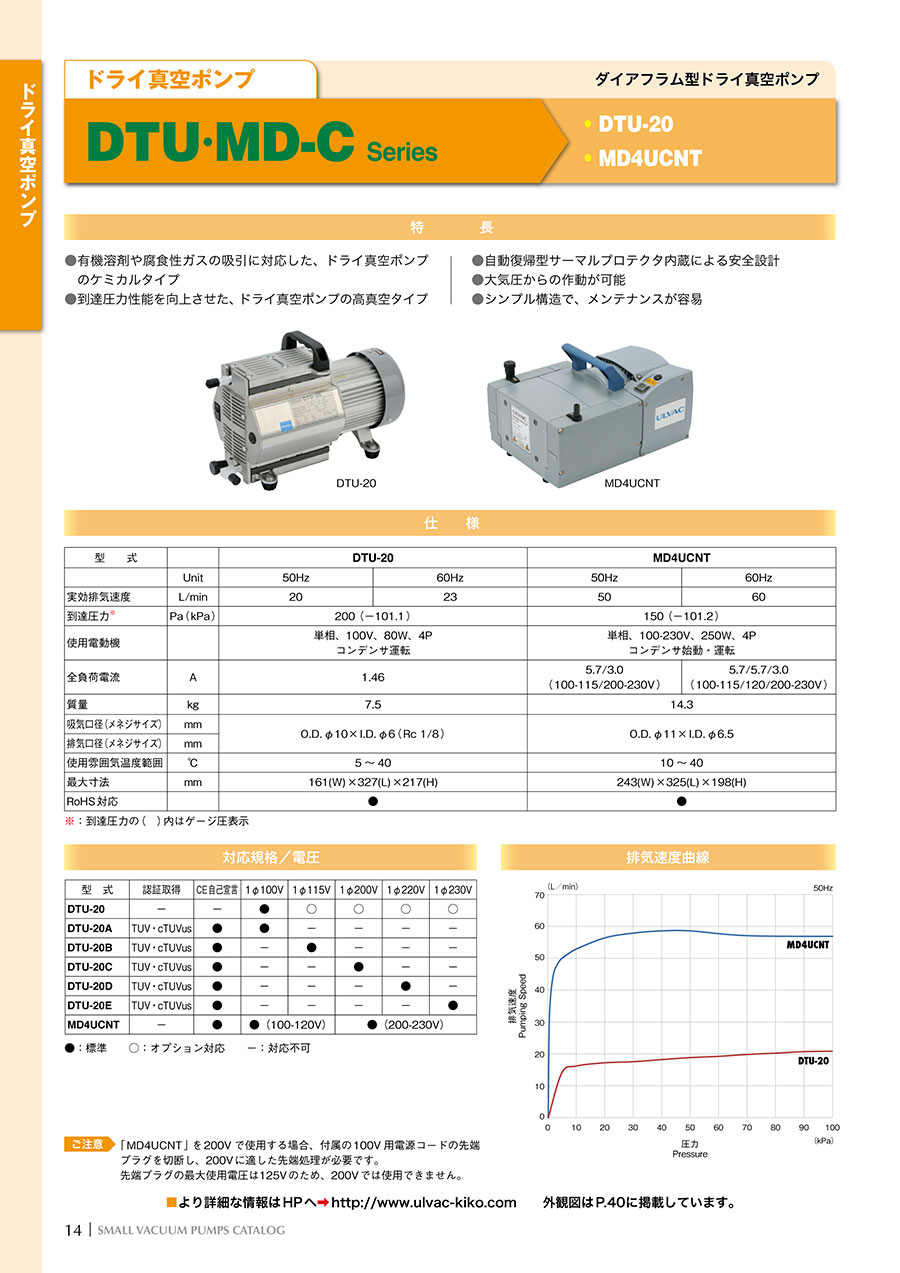

カタログ
よくあるご質問（FAQ）
ポンプ室部品には耐水性でないものがあり、どうしても水蒸気の吸引を避けられない場合は、頻繁に大気開放状態でポンプを運転し、内部の水分を吐き出させるようにしたほうが効果的です。
必要とする圧力に、ある程度の幅があるのであれば、必要とする圧力に合った真空ポンプの選択が必要です。それ以外に圧力を調整する方法としては、意図的に“洩れ”をつくることにより調整する方法があります。真空容器に小さな穴を空け、その穴の大きさを調整することによって圧力を調整します。
意図的に洩れをつくる道具として、真空レギュレータやバリアブルリークバルブなどがあります。しかし圧力計の数値を確認しながらの調整となるうえ、その時々の環境に左右される要素が多いので、非常に難しく微妙な作業になることが予想されます。また場合によっては真空ポンプの故障の原因となりますので、専門的な知識をもった人に確認したほうがよいと思います。
流量の調整
流量を調整する方法としては、意図的に管抵抗をつくることにより調整する方法があります。排気側の管に遮へい物を設け、その遮へい物を調整することによって流量を調整します。
意図的に管抵抗をつくる道具として、流量を調整する機能をもった流量計を用いるか、あるいは開閉量を調整できるゲートバルブやクラッパバルブを用いる方法があります。
