ダイアフラム型ドライ真空ポンプ DA-60S
- 通常単価(税別)
- 10,400円～64,899円
- 税込単価
- 11,440円～71,389円
ダイアフラム（隔膜）の移動により気体を輸送する形式の真空ポンプ。【特長】・豊富...
詳細情報を確認する
商品情報
外形図
製品仕様
| - | Unit | 50Hz | 60Hz |
|---|---|---|---|
| 実効排気速度 | L/min | 60 | 72 |
| 到達圧力※1 | Pa（kPa） | 21.3×103 （-80.0） | |
| 使用電動機 | - | 単相, 100V, 200W, 4P, 分相始動 | |
| 全負荷電流 | A | 5.6 | 5.0 |
| 質量 | kg | 11.0 | |
| 吸・排気口径（メネジサイズ） | mm | O.D.φ9×I.D.φ5 （Rc 1/4） | |
| 使用雰囲気温度範囲 | ℃ | 7～40 | |
| 最大寸法 | mm | 212（W）×278（L）×224.5（H） | |
※ 1:到達圧力の（ ）内はゲージ圧表示となります。
対応規格/電圧
| 認証規格 | CE自己宣言 | 1φ、100V | 1φ、115V | 1φ、200V | 1φ、220V |
|---|---|---|---|---|---|
| - | - | ● | - | ○ | ○ |
●:標準、○:オプション対応、-:対応不可
性能・試験情報
排気速度曲線
注意・禁止事項
- 腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
- ゴミやホコリ等がポンプ内に入らないようにしてください。
- 屋内専用のポンプです。
- 雨や水のかかるような場所や屋外には設置しないでください。
- 負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。
- この場合はポンプ内部を大気圧に戻してください。
- 長時間の連続運転はポンプ寿命を縮めます。ダイアフラムの交換は3,000時間を目安に実施してください。また、中間圧力での連続使用は避けてください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
64,899円 ( 71,389円 ) | 在庫品1日目当日出荷可能 |
10,400円 ( 11,440円 ) | 5日目 |
詳細情報
基本情報
ダイアフラム（隔膜）の移動により気体を輸送する形式の真空ポンプ。
【特長】
・豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードタイプ。
・接ガス部に油を使用していないドライタイプの真空ポンプ。
・用途に合わせて選べる豊富なラインナップ。
・1段排気方式は、2段排気方式より大きい排気速度。
・2段排気方式は、1段排気方式より低い圧力（良い真空）。
・自動復帰型サーマルプロテクタ内蔵による安全設計。
・大気圧から作動が可能。
・シンプル構造で、メンテナンスが容易。
【用途】
・真空源を必要とする機器全般、吸着搬送機、真空チャック、フィルム吸着、真空包装機に最適。
・ラベリングマシン、脱泡機、吸引機、医療用機器、ガス分析機等に最適。

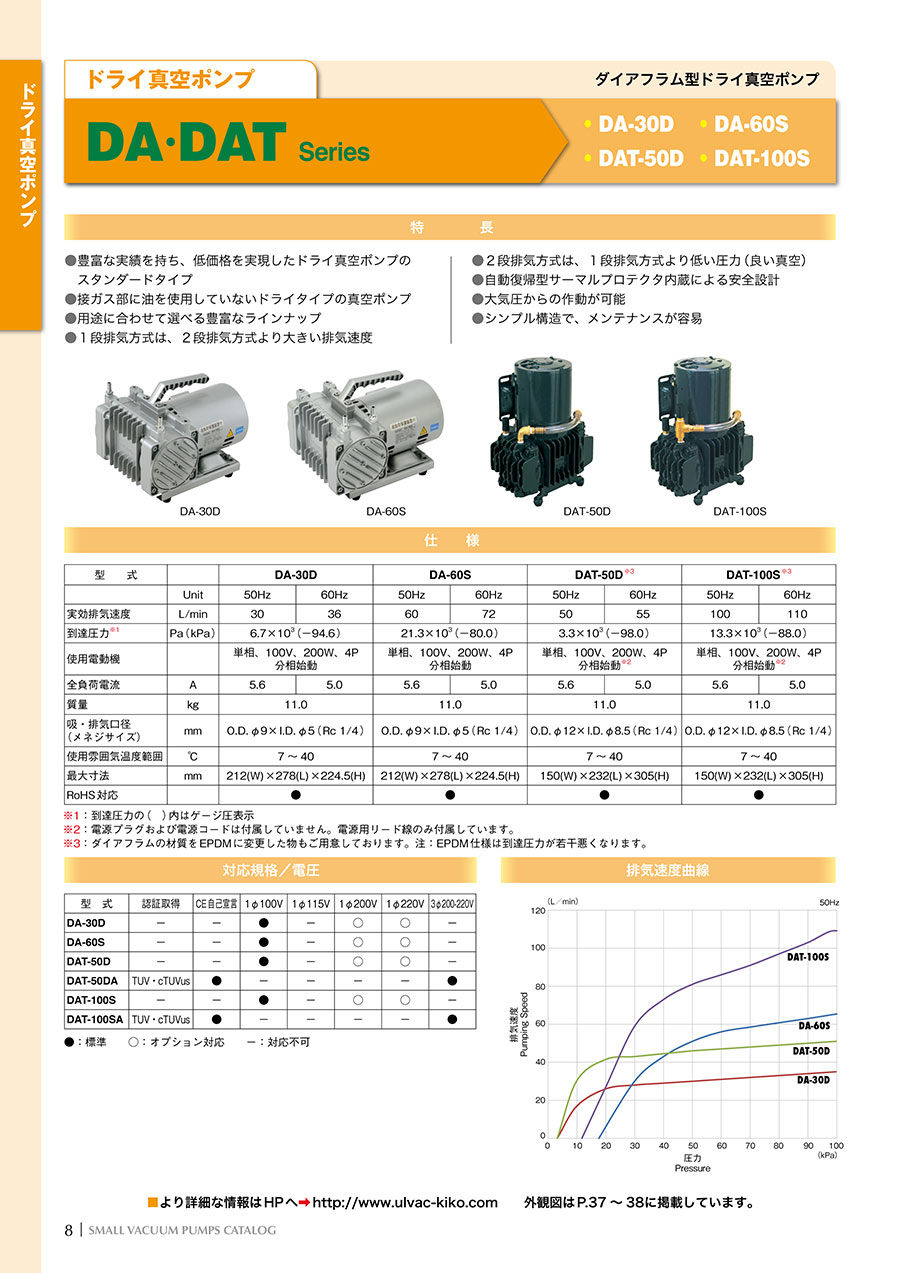

カタログ
商品担当おすすめ
よくあるご質問（FAQ）
ポンプ室部品には耐水性でないものがあり、どうしても水蒸気の吸引を避けられない場合は、頻繁に大気開放状態でポンプを運転し、内部の水分を吐き出させるようにしたほうが効果的です。
必要とする圧力に、ある程度の幅があるのであれば、必要とする圧力に合った真空ポンプの選択が必要です。それ以外に圧力を調整する方法としては、意図的に“洩れ”をつくることにより調整する方法があります。真空容器に小さな穴を空け、その穴の大きさを調整することによって圧力を調整します。
意図的に洩れをつくる道具として、真空レギュレータやバリアブルリークバルブなどがあります。しかし圧力計の数値を確認しながらの調整となるうえ、その時々の環境に左右される要素が多いので、非常に難しく微妙な作業になることが予想されます。また場合によっては真空ポンプの故障の原因となりますので、専門的な知識をもった人に確認したほうがよいと思います。
流量の調整
流量を調整する方法としては、意図的に管抵抗をつくることにより調整する方法があります。排気側の管に遮へい物を設け、その遮へい物を調整することによって流量を調整します。
意図的に管抵抗をつくる道具として、流量を調整する機能をもった流量計を用いるか、あるいは開閉量を調整できるゲートバルブやクラッパバルブを用いる方法があります。
