ダイアフラム型ドライ真空ポンプ DA-241S
- 通常単価(税別)
- 188,999円
- 税込単価
- 207,899円
ダイアフラム（隔膜）の移動により気体を輸送する形式の真空ポンプ。【特長】・豊富...
詳細情報を確認する
DA-241Sの仕様・寸法情報
商品情報
外形図
製品仕様
| - | Unit | 50Hz | 60Hz |
|---|---|---|---|
| 実効排気速度 | L/min | 240 | 260 |
| 到達圧力※1 | Pa（kPa） | 16.0×103 （-85.3） | |
| 使用電動機 | - | 単相,100V,400W,4P,コンデンサ運転 | |
| 全負荷電流 | A | 5.2 | 6.0 |
| 質量 | kg | 26.0 | |
| 吸・排気口径（メネジサイズ） | mm | O.D.φ16×I.D.φ12（G 1/2） | |
| 使用雰囲気温度範囲 | ℃ | 0～40 | |
| 最大寸法 | mm | 207（W）×411（L）×285（H） | |
※ 1:到達圧力の（ ）内はゲージ圧表示となります。
対応規格/電圧
| 型番 | 認証規格※ | CE自己宣言 | 1φ、100V | 1φ、115V | 1φ、200V | 1φ、220-230V |
|---|---|---|---|---|---|---|
| DA-241S | - | - | ● | ○ | ○ | ○ |
| DA-241SC | TUV・cTUVus | ● | ● | - | - | - |
| DA-241SD | TUV・cTUVus | ● | - | ● | - | - |
| DA-241SE | TUV・cTUVus | ● | - | - | ● | - |
| DA-241SF | TUV・cTUVus | ● | - | - | - | ●注） |
●:標準、○:オプション対応、-:対応不可
※ TUV認証:製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。
※ cTUVus認証:製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格および米国規格に適合した高品質の製品です。
注）購入ロット条件あり。
性能・試験情報
排気速度曲線
注意・禁止事項
- 腐食性ガス、有機溶剤、液体及び凝縮性ガス（水蒸気等）は吸引しないでください。
- ゴミやホコリ等がポンプ内に入らないようにしてください。
- 屋内専用のポンプです。
- 雨や水のかかるような場所や屋外には設置しないでください。
詳細情報
基本情報
ダイアフラム（隔膜）の移動により気体を輸送する形式の真空ポンプ。
【特長】
・豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードタイプ。
・接ガス部に油を使用していないドライタイプの真空ポンプ。
・用途に合わせて選べる豊富なラインナップ。
・1段排気方式は、2段排気方式より大きい排気速度。
・2段排気方式は、1段排気方式より低い圧力（良い真空）。
・自動復帰型サーマルプロテクタ内蔵による安全設計。
・大気圧から作動が可能。
・シンプル構造で、メンテナンスが容易。
・DA-241Sはバランスポートを内蔵しているため、真空状態からの再起動が可能。
【用途】
・真空源を必要とする機器全般、吸着搬送機、真空チャック、フィルム吸着、真空包装機に最適。
・ラベリングマシン、脱泡機、吸引機、医療用機器、ガス分析機等に最適。

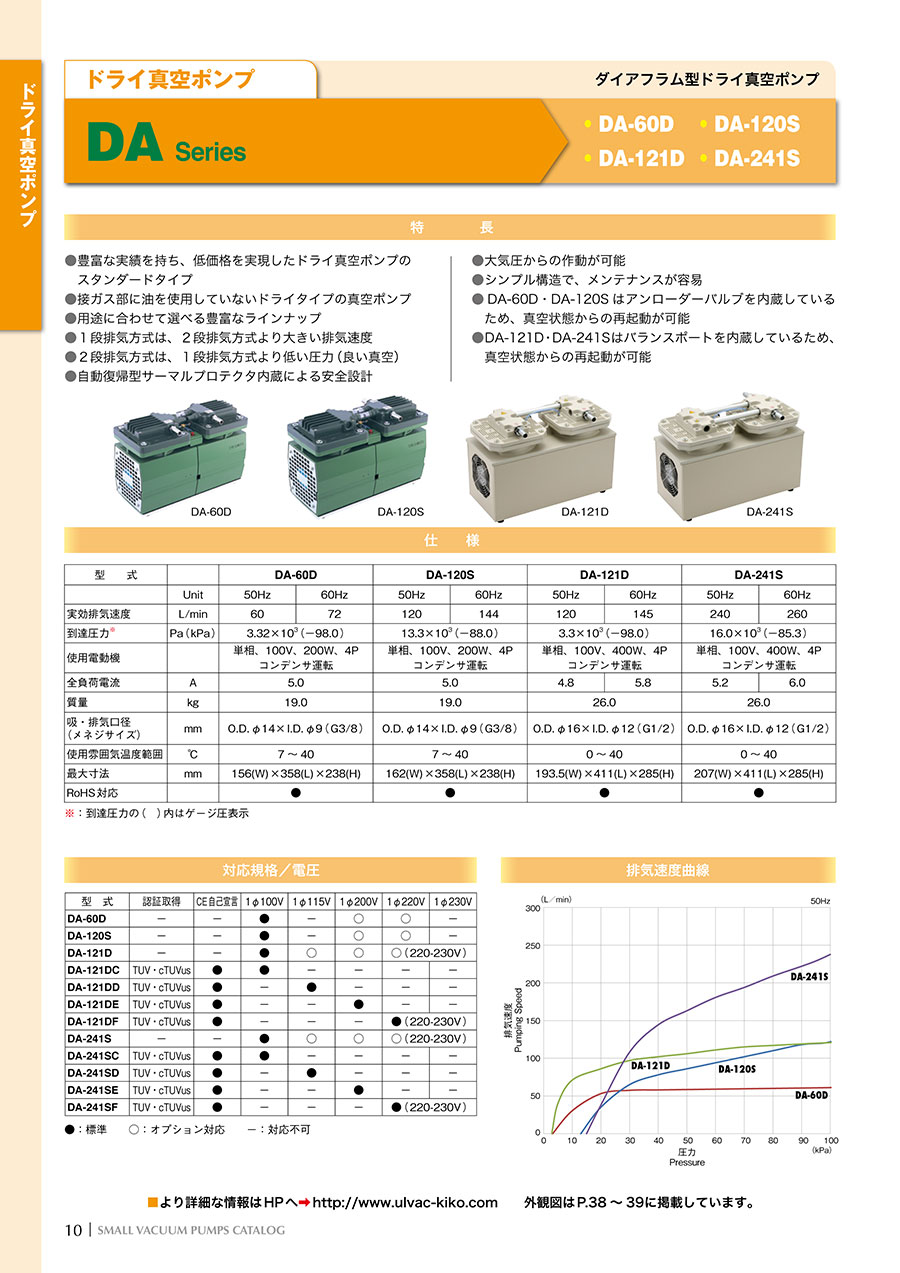

カタログ
類似品類似品をすべて見る
商品担当おすすめ
アルバック機工
ダイアフラム型ドライ真空ポンプ DA-30S
ダイアフラム（隔膜）の移動により気体を輸送する形式の真空ポンプです。<br>配管の接続位置により、真空ポンプまたは加圧ポンプとして使用可能です。
よくあるご質問（FAQ）
ポンプ室部品には耐水性でないものがあり、どうしても水蒸気の吸引を避けられない場合は、頻繁に大気開放状態でポンプを運転し、内部の水分を吐き出させるようにしたほうが効果的です。
必要とする圧力に、ある程度の幅があるのであれば、必要とする圧力に合った真空ポンプの選択が必要です。それ以外に圧力を調整する方法としては、意図的に“洩れ”をつくることにより調整する方法があります。真空容器に小さな穴を空け、その穴の大きさを調整することによって圧力を調整します。
意図的に洩れをつくる道具として、真空レギュレータやバリアブルリークバルブなどがあります。しかし圧力計の数値を確認しながらの調整となるうえ、その時々の環境に左右される要素が多いので、非常に難しく微妙な作業になることが予想されます。また場合によっては真空ポンプの故障の原因となりますので、専門的な知識をもった人に確認したほうがよいと思います。
流量の調整
流量を調整する方法としては、意図的に管抵抗をつくることにより調整する方法があります。排気側の管に遮へい物を設け、その遮へい物を調整することによって流量を調整します。
意図的に管抵抗をつくる道具として、流量を調整する機能をもった流量計を用いるか、あるいは開閉量を調整できるゲートバルブやクラッパバルブを用いる方法があります。
