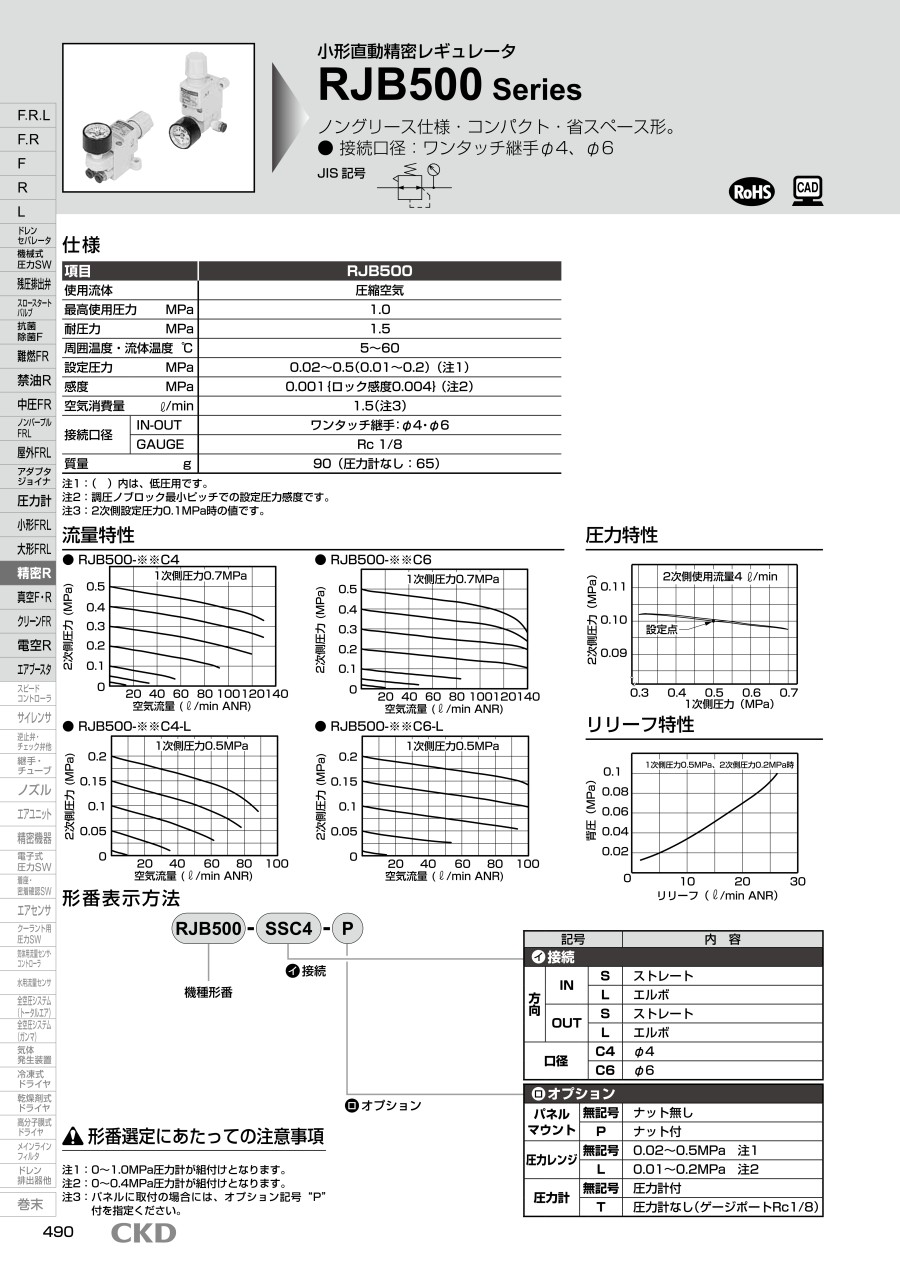

小形直動精密レギュレータRJB500シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
ノングリース仕様・コンパクト・省スペース形。ワンタッチ継手標準装備で配管作業が...
詳細情報を確認する未確定：候補が7型番あります。
商品情報
外形図
RJB500 ストレート配管
〔 〕寸法は、ワンタッチ継手φ6
RJB500 エルボ配管
〔 〕寸法は、ワンタッチ継手φ6
製品仕様
| 項目 | RJB500 | |
|---|---|---|
| 使用流体 | 圧縮空気 | |
| 最高使用圧力 MPa | 1 | |
| 耐圧力 MPa | 1.5 | |
| 周囲温度・流体温度 ℃ | 5～60 | |
| 設定圧力 MPa | 0.02～0.5（0.01～0.2）（注1） | |
| 感度 MPa | 0.001｛ロック感度0.004｝（注2） | |
| 空気消費量 L/min | 1.5（注3） | |
| 接続口径 | IN-OUT | ワンタッチ継手:φ4・φ6 |
| GAUGE | Rc 1/8 | |
| 質量 g | 90（圧力計なし:65） | |
注1:（ ）内は、低圧用です。
注2:調圧ノブロック最小ピッチでの設定圧力感度です。
注3:2次側設定圧力0.1MPa時の値です。
構造図
注1:マウンティングナットは、オプションとなります。オプション記号"P"の場合のみ付きます。
部品リスト
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | ノブ | ポリアセタール樹脂 | 11 | ブリードプラグ | ポリアミド樹脂 |
| 2 | カバー | ポリアミド樹脂 | 12 | 六角穴付止ねじ | ステンレス鋼 |
| 3 | ダイヤフラム組付 | ポリアセタール樹脂・ ニトリルゴム・ クロロプレンゴム | 13 | Oリング | ニトリルゴム |
| 4 | 弁ガイド組立 | ポリアセタール樹脂・ 黄銅・ステンレス鋼 | 14 | 配管ブロック組立 | ポリアミド樹脂・鋼 |
| 5 | Oリング | フッ素ゴム | 15 | ボディパッキン | 水素化ニトリルゴム |
| 6 | 弁 | ステンレス鋼 | 16 | パッキン | ニトリルゴム |
| 7 | Oリング | フッ素ゴム | 17 | 止めピン | ステンレス鋼 |
| 8 | スプリング | ステンレス鋼 | 18 | カートリッジ継手 | - |
| 9 | ボディ | ポリアミド樹脂 | 19 | ゲージプラグ | ポリアミド樹脂 |
| 10 | マウンティングナット | ポリアセタール樹脂 | 20 | 圧力計 | - |
性質性能情報・試験情報
流量特性
圧力特性
リリーフ特性
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
10,224円 ( 11,246円 ) | 9日目 |
