ダイアルエアレギュレータ（セパレートタイプ）2302シリーズ
商品情報

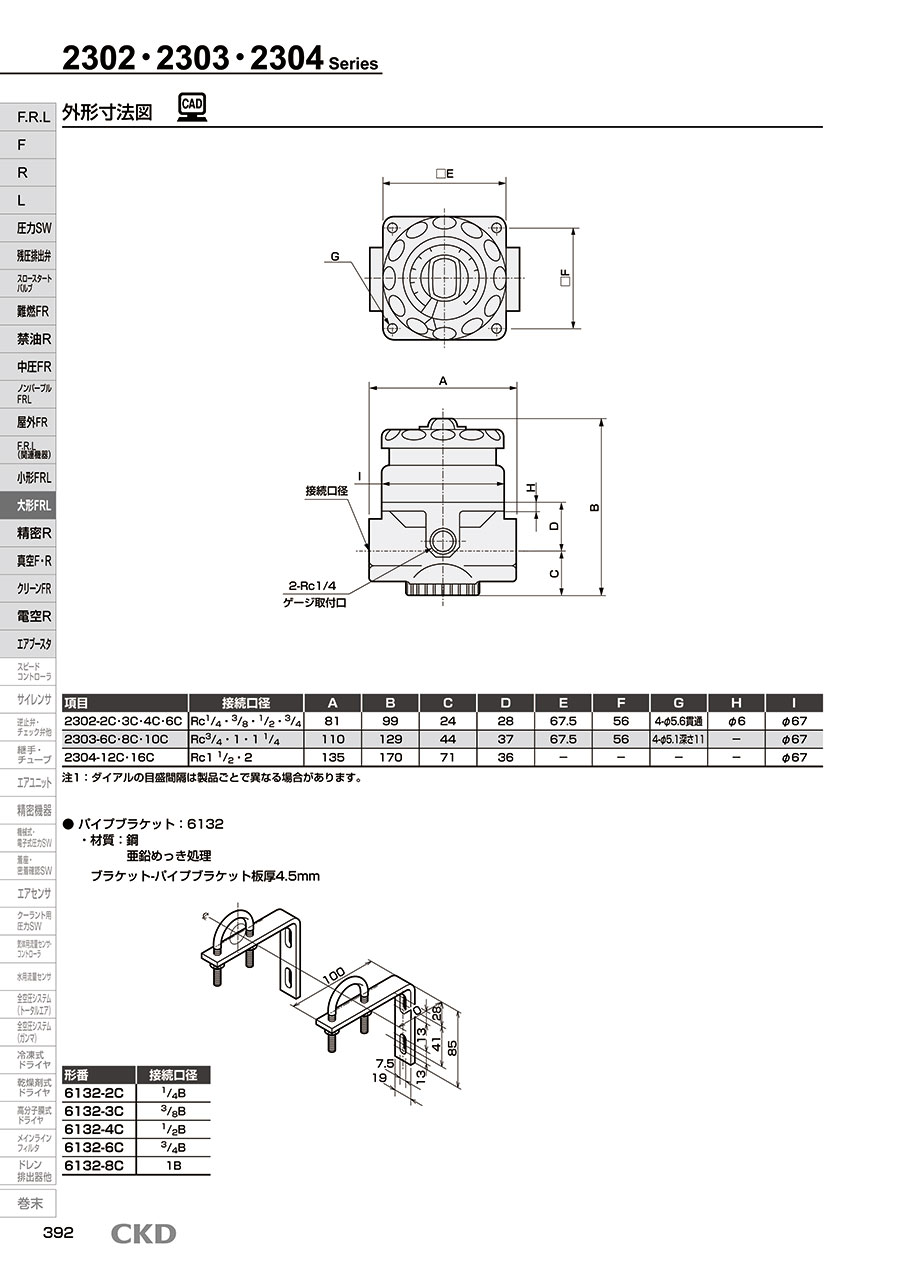

外形図
製品仕様
| 項目 | 2302-2C・3C・4C・6C |
|---|---|
| 使用流体 | 圧縮空気 |
| 最高使用圧力 MPa | 2.06 |
| 耐圧力 MPa | 3.09 |
| 周囲温度・流体温度 ℃ | 5～65 |
| 設定圧力 MPa | 0.05～1.08 |
| リリーフ | リリーフ機構付 |
| 接続口径 Rc | 1/4・3/8・1/2・3/4 |
| 質量 kg | 1 |
| コンスタントブリード量 L/min ANR | 3以下（空気消費量） |
注1:1次側圧力は設定圧力よりも0.1MPa以上高くしてください。
注2:ダイアルの目盛は目安です。正確な2次圧力は圧力計で確認してください。
構造図
部品リスト
| No. | 部品名 | 材質 |
|---|---|---|
| 2302 | ||
| 1 | ボディ | 亜鉛合金ダイカスト |
| 2 | アジャスティングノブ | ポリカーボネート樹脂 |
| 3 | Oリング | フッ素ゴム |
| 4 | Oリング | フッ素ゴム |
| 5 | ボンネット組付 | 亜鉛合金ダイカスト・黄銅・他 |
| 6 | Oリング | ニトリルゴム |
| 7 | Oリング | ニトリルゴム |
| 8 | Oリング | フッ素ゴム |
| 9 | ボトムピストン | ポリアセタール樹脂 |
| 10 | Oリング | フッ素ゴム |
| 11 | メインバルブ組付 | 黄銅・ポリアセタール樹脂・水素化ニトリルゴム |
| 12 | Oリング | ニトリルゴム |
| 13 | ボトムプラグ | ポリアセタール樹脂 |
規格表
性質性能情報・試験情報
流量特性
圧力特性
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,531円 ( 10,484円 ) | 4日目 |
11,824円 ( 13,006円 ) | 4日目 |
- ( - ) | 89日目 |
- ( - ) | 89日目 |
- ( - ) | 89日目 |
- ( - ) | 89日目 |
- ( - ) | 89日目 |
- ( - ) | 89日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
圧力調整が容易なダイアル付。大流量安定制御。
【特長】
・1次側の圧縮空気をパイロット圧力と2次側圧力のバランスがくずれたとき、必要量だけ2次側へ供給します
・大口径のバルブを採用していますので流量特性が優れています
・パイロット圧力と2次側圧力とのバランスにより、バルブシステムを開閉します
・2次側圧力が設定圧力より高くなるとリリーフ弁が開き大気へ逃がします
・パイロットレギュレータによって設定されたパイロット圧力を供給します（リモコン形）
