コガネイ

高剛性シリンダロッドスライダ ARSシリーズ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 38,479円～92,481円

税込単価: 42,327円～101,729円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

Φ6～25（シリンダ径6～25mm）のロッドスライダ。【特長】・ワークテーブル...

種類
L形テーブルシリンダ
ガイド方式
リニアガイド
テーブル材質
アルミニウム
特性
なし
最高使用圧力 (MPa)
0.7
最低使用圧力 (MPa)
0.2
テーブル表面処理
アルマイト
接続口径
M5×0.8

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が1,439型番あります。

商品情報
型番リスト
詳細情報

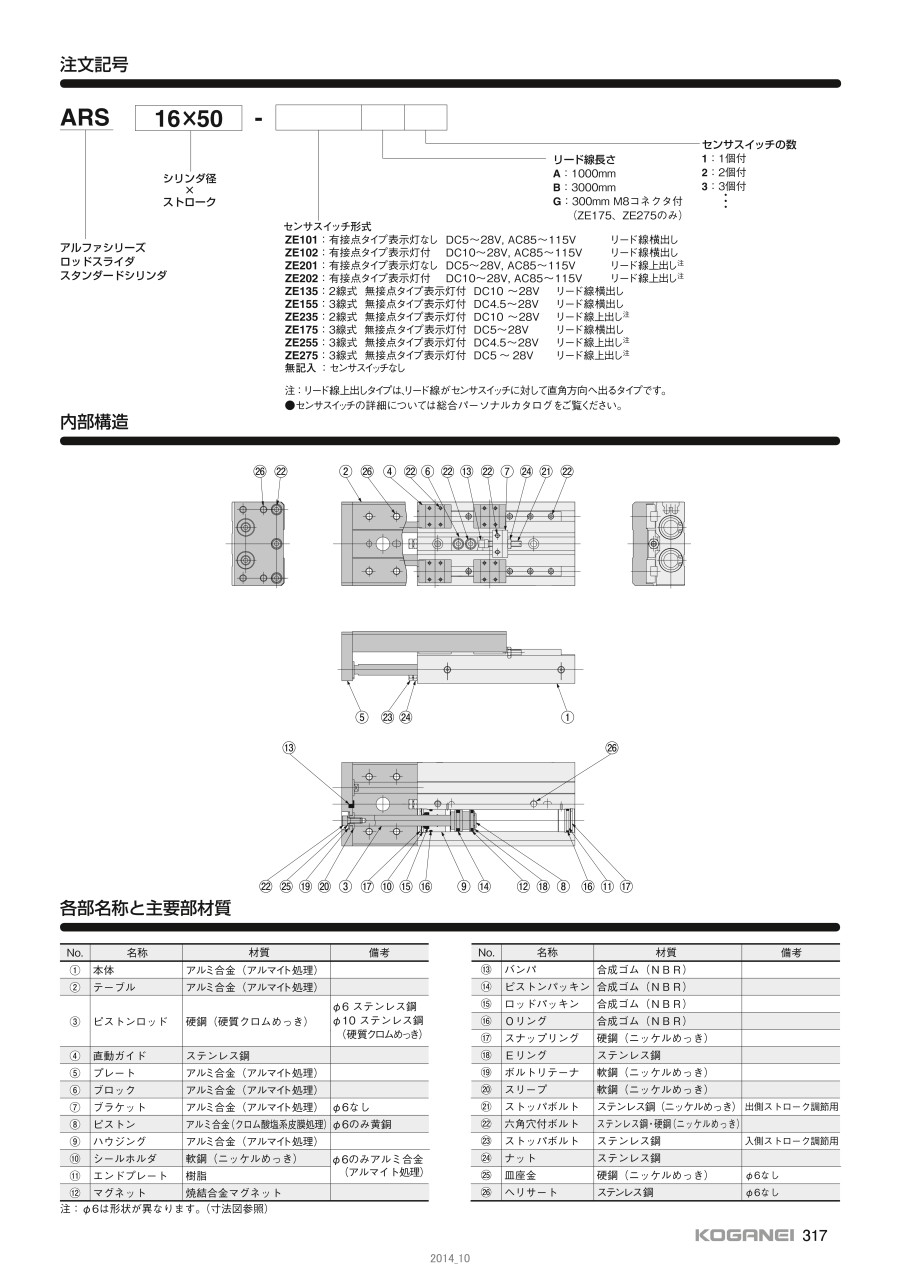

カタログ

商品情報

外形図

ARS6× ストローク

ARS10× ストローク

ARS16× ストローク

ARS20× ストローク

ARS25× ストローク

製品仕様

2本ガイドの安心設計（φ6（直径6mm）は1本ガイド）：LMガイドを2本使用し高精度・高剛性を実現

センターストッパ構造( φ6(直径6mm)はサイドストッパ) : ストッパがセンターで受ける構造によりテーブルの傾きが極めて少なく安定した精度を実現

取付け穴はヘリサート入り（ φ6（直径6mm）は除く） : 取付け穴はヘリサートにより強化されている

シリンダロッドスライダの使用例

シリンダロッドスライダの外観

シリンダ径	標準ストローク	製作可能最大ストローク
6	10,20,30,40,50	70
10	10,20,30,40,50,60	100
16	10,20,30,40,50,60,80	120
20	10,20,30,40,50,60,80	150
25	10,20,30,40,50,60,80	150

項目		型番
項目		ARS6	ARS10	ARS16	ARS20	ARS25
シリンダ径mm		6	10	16	20	25
作動形式		複動形
使用流体		空気
使用圧力範囲MPa		0.2～0.7
保証耐圧力MPa		1.03
使用温度範囲℃		0～60
使用速度範囲mm/s		150～500		100～500
クッション		ゴムバンパ方式
給油	シリンダ部	不要(給油する場合は、タービン油1種〔ISOVG32〕相当品)
給油	ガイド部	要(リチウム石けん基グリース)^注1
繰返し位置精度mm		±0.05
走り平行度mm		0.1
先端プレート直角度mm		0.1
ストローク調節範囲^注2mm		出側：−5～0　入側：−5～0
最大可搬荷重N		4.9	29.4	39.2	58.8	78.5
配管接続口径		M5×0.8

注1 : 6ヶ月または走行距離で300kmを目安にトラックレール軌道面にグリースを塗布。
注2 : ストロークの調節を行う場合は上記の調節範囲内で行う。
備考 : ガイドはステンレス製を使用

シリンダ径 mm	ゼロストローク質量	ストローク10mm毎の加算質量
6	150	20
10	315	35
16	450	50
20	765	85
25	1,295	105

形式	質量
ZE101, ZE102, ZE201, ZE202, ZE135, ZE155, ZE235, ZE175, ZE255, ZE275	15（リード線1000mmの場合）
	35（リード線3000mmの場合）

規格表

ARS6

ストローク	A	B	C	E	L
10	81	15	72	22	78
20	91	25	82	32	88
30	101	35	92	42	98
40	111	45	102	52	108
50	121	55	112	62	118

ARS10

ストローク	A	B	C	E	F	L	N
10	90	15	40	25	-	78	2
20	100	25	50	35	-	88	2
30	110	35	60	45	-	98	2
40	120	45	70	55	-	108	2
50	130	55	80	65	40	118	3
60	140	65	90	75	45	128	3

ARS16

ストローク	A	B	C	E	F	L	N
10	90	15	40	25	-	85	2
20	100	25	50	35	-	95	2
30	110	35	60	45	-	105	2
40	120	45	70	55	-	115	2
50	130	55	80	65	40	125	3
60	140	65	90	75	45	135	3
80	160	85	110	95	55	155	3

ARS20

ストローク	A	B	C	E	F	L	N	P
10	108	20	40	33	-	90	2	6
20	118	30	50	43	-	100	2	6
30	128	40	60	53	-	110	2	6
40	138	50	70	63	-	120	2	6
50	148	60	80	73	40	130	3	9
60	158	70	90	83	45	140	3	9
80	178	90	110	103	55	160	3	9

ARS25

ストローク	A	B	C	E	F	L	N	P
10	111	20	50	31	-	95	2	6
20	121	30	60	41	-	105	2	6
30	131	40	70	51	-	115	2	6
40	141	50	80	61	-	125	2	6
50	151	60	90	71	-	135	2	6
60	161	70	100	81	50	145	3	9
80	181	90	120	101	60	165	3	9

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

...

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

使用速度

(mm/s)

静的許容モーメント Mp

(N・m)

静的許容モーメント Mr

(N・m)

静的許容モーメント My

(N・m)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

シリンダ機能

ショックアブソーバ

センサスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	センサスイッチなし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE101	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE101	3	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE102	1	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE102	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE102	3	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE102	3	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE135	1	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE135	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE135	3	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE135	3	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE135	3	3	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE135	3	4	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE155	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE155	3	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE175	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE202	1	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE202	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE235	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE235	3	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE255	1	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE255	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE255	3	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	10	81	36	22	スタンダード	-	ZE255	3	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	センサスイッチなし	なし	なし	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE102	1	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE102	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE102	3	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE102	3	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE135	1	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE135	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE135	3	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE135	3	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE135	3	3	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE135	3	4	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE155	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE155	3	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE175	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE202	1	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE202	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE255	1	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE255	1	2	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE255	3	1	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	20	91	36	22	スタンダード	-	ZE255	3	2	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	センサスイッチなし	なし	なし	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE101	1	2	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE102	1	1	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE102	1	2	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE102	3	1	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE102	3	2	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE135	1	1	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE135	1	2	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE135	1	3	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE135	3	1	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE135	3	2	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE135	3	3	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE135	3	4	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE155	1	1	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE155	1	2	1個
6	～30	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.5	150～500	2	1	2	30	101	36	22	スタンダード	-	ZE155	3	2	1個

通常単価(税別) (税込単価)	通常出荷日

42,315円 ( 46,547円 )	7日目
40,652円 ( 44,717円 )	7日目
41,244円 ( 45,368円 )	7日目
38,891円 ( 42,780円 )	7日目
40,652円 ( 44,717円 )	7日目
39,191円 ( 43,110円 )	7日目
41,245円 ( 45,370円 )	7日目
39,575円 ( 43,533円 )	7日目
42,008円 ( 46,209円 )	7日目
39,859円 ( 43,845円 )	7日目
42,584円 ( 46,842円 )	7日目
45,299円 ( 49,829円 )	7日目
48,023円 ( 52,825円 )	7日目
42,204円 ( 46,424円 )	7日目
42,797円 ( 47,077円 )	7日目
42,204円 ( 46,424円 )	7日目
38,890円 ( 42,779円 )	7日目
40,652円 ( 44,717円 )	7日目
42,009円 ( 46,210円 )	7日目
42,584円 ( 46,842円 )	7日目
39,675円 ( 43,643円 )	7日目
42,204円 ( 46,424円 )	7日目
39,968円 ( 43,965円 )	7日目
47,552円 ( 52,307円 )	7日目
38,479円 ( 42,327円 )	7日目
44,716円 ( 49,188円 )	7日目
41,996円 ( 46,196円 )	7日目
40,533円 ( 44,586円 )	7日目
42,588円 ( 46,847円 )	7日目
40,928円 ( 45,021円 )	7日目
43,362円 ( 47,698円 )	7日目
41,204円 ( 45,324円 )	7日目
43,928円 ( 48,321円 )	7日目
46,652円 ( 51,317円 )	7日目
49,377円 ( 54,315円 )	7日目
43,556円 ( 47,912円 )	7日目
44,150円 ( 48,565円 )	7日目
43,556円 ( 47,912円 )	7日目
40,244円 ( 44,268円 )	7日目
41,996円 ( 46,196円 )	7日目
41,018円 ( 45,120円 )	7日目
43,556円 ( 47,912円 )	7日目
41,322円 ( 45,454円 )	7日目
44,150円 ( 48,565円 )	7日目
44,023円 ( 48,425円 )	7日目
47,534円 ( 52,287円 )	7日目
45,774円 ( 50,351円 )	7日目
47,534円 ( 52,287円 )	7日目
46,077円 ( 50,685円 )	7日目
48,131円 ( 52,944円 )	7日目
46,457円 ( 51,103円 )	7日目
48,893円 ( 53,782円 )	7日目
51,332円 ( 56,465円 )	7日目
46,738円 ( 51,412円 )	7日目
49,462円 ( 54,408円 )	7日目
52,187円 ( 57,406円 )	7日目
54,912円 ( 60,403円 )	7日目
46,553円 ( 51,208円 )	7日目
49,091円 ( 54,000円 )	7日目
49,685円 ( 54,654円 )	7日目

...

基本情報

基本情報

Φ6～25（シリンダ径6～25mm）のロッドスライダ。
【特長】
・ワークテーブルにツインロッドシリンダとガイド2本（Φ6は1本ガイド）で高精度・高剛性・高出力を実現
・センターストッパ構造（Φ6はサイドストッパ）により、テーブルの傾きがなく安定した精度を確保
・取り付け取り外しの再現性を考慮し、位置決め用ピン穴が加工してある
・ツインロッドシリンダの使用により、従来のシリンダの2倍の出力が得られる
・埋込み形のセンサスイッチが取り付け可能
・取付け穴はヘリサート入り（Φ6を除く）
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手付スピードコントローラスタンダードタイプ SC□-M・SS□-Mシリーズ
シリンダに装着するクイック継手付スピードコントローラミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高剛性シリンダロッドスライダ ARSシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q動作させるために、本体以外何を用意すれば良いか。

スピードコントローラ、チューブ、エアバルブ、継手等です。

この商品を見た人は、こんな商品も見ています

	今見ている商品高剛性シリンダロッドスライダ ARSシリーズ	メカジョイント式ロッドレスシリンダ高剛性・リニアガイド形 MY1HTシリーズ	サインロッドレスシリンダスライダ形すべり軸受 REASシリーズ	サインロッドレスシリンダスライダ形ボールブッシュ軸受 REALシリーズ	マグネット式ロッドレスシリンダスライダ形・すべり軸受 CY1Sシリーズ	マグネット式ロッドレスシリンダスライダ形：ボールブッシュ軸受け RMTLシリーズ
メーカー	コガネイ	SMC	SMC	SMC	SMC	AirTAC（エアタック）
通常価格	38,479円-	68,857円 -	30,035円 -	36,949円 -	23,854円 -	15,444円 -
通常出荷日	7日目〜	18日目〜	6日目〜	9日目〜	3日目〜	12日目
種類	L形テーブルシリンダ	ロッドレスシリンダ	ロッドレスシリンダ	ロッドレスシリンダ	ロッドレスシリンダ	ロッドレスシリンダ
ガイド方式	リニアガイド	リニアガイド形	すべり軸受ガイド形	ボールブッシュ軸受	すべり軸受ガイド形	すべりガイド
テーブル材質	アルミニウム	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミ合金
特性	なし	なし	なし	なし	-	なし
最高使用圧力(MPa)	0.7	0.8	0.7	0.7	0.7	0.7
