高剛性シリンダ ミニガイドスライダ MGAシリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 125円～73,793円特別価格
- 税込単価
- 138円～81,172円特別価格
Φ4.5～20（シリンダ径4.5～20mm）の小形・高剛性リニアガイド付きテー...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が12,139型番あります。
商品情報
製品仕様

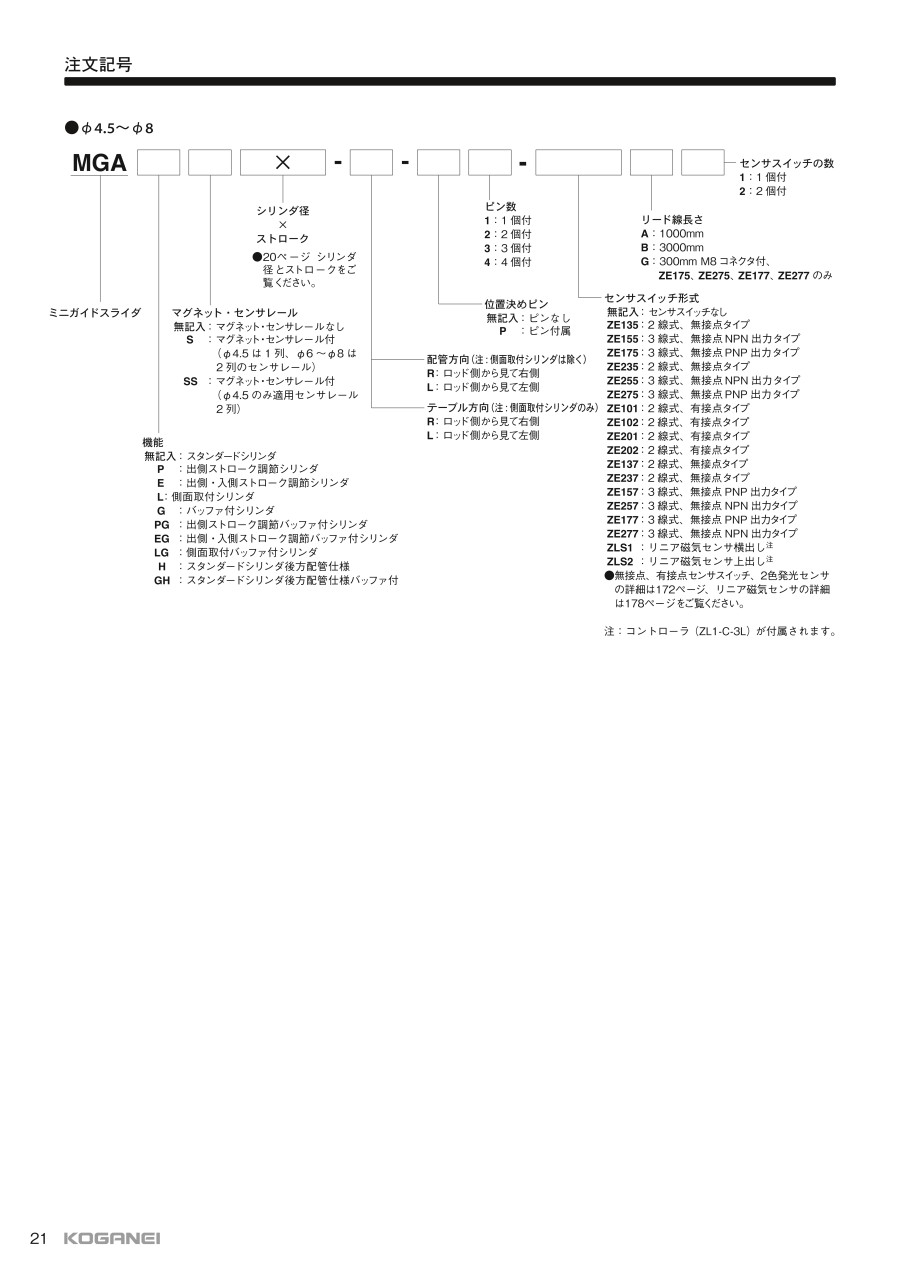

表記記号（スタンダードシリンダ、側面取り付けシリンダ）
表記記号（ストローク調節シリンダ）
表記記号（エンドキープ付シリンダ）
内部構造図（スタンダードシリンダ）
MGA□4.5
MGA□6・8
MGA□10～□20
MGAS□（マグネット・センサレール付）
MGA□25～□32（23 : 位置決めピン）
MGA□10～□32（ショックアブソーバ付）
| No. | 型番 | |||||
|---|---|---|---|---|---|---|
| 名称 | MGA□4.5 | MGA□6 | MGA□8 | MGA□10～□20 | MGA□25～□32 | |
| （1） | 本体 | ステンレス鋼（熱処理） | ||||
| （2） | テーブル | ステンレス鋼（熱処理） | ||||
| （3） | プレート | アルミ合金（特殊耐摩耗処理） | ステンレス鋼 | |||
| （4） | ナットA | ステンレス鋼 | ||||
| （5） | ナットB | ステンレス鋼 | ||||
| （6） | ピストンロッド | - | ステンレス鋼 | |||
| （7） | ピストン注 | ステンレス鋼 | アルミ合金（特殊防錆処理） | アルミ合金（アルマイト処理） | ||
| （8） | ロッドキャップ | 含油樹脂ブッシュ（ポリアセタール樹脂） | アルミ合金（特殊耐摩擦処理） | |||
| （9） | ヘッドキャップ | 樹脂 | アルミ合金（アルマイト処理） | |||
| （10） | ロッドパッキン | 合成ゴム（NBR） | ||||
| （11） | ピストンパッキン | 合成ゴム（NBR） | ||||
| （12） | バンパ | - | 合成ゴム（ウレタン）/Φ20・Φ25・Φ32はNBR | |||
| （13） | Oリング | 合成ゴム（NBR） | ||||
| （14） | Oリング | 合成ゴム（NBR） | ||||
| （15） | ボルト | ステンレス鋼 | ||||
| （16） | 止め板 | ステンレス鋼 | ||||
| （17） | 小ねじ | ステンレス鋼 | ||||
| （18） | センサレール | アルミ合金（アルマイト処理） | ||||
| （19） | マグネットホルダ | アルミ合金（アルマイト処理） | ||||
| （20） | マグネット | 樹脂マグネット | ||||
| （21） | ボルト | ステンレス鋼 | ||||
| （22） | ボルト | ステンレス鋼 | ||||
| （23） | 位置決めピン | 硬鋼（熱処理） | ||||
注 : MGA 4.5・6・8はピストン、ピストンロッドが一体構造です。
MGA□25～□32
| No. | 名称 | 材質 |
|---|---|---|
| （24） | カラー | アルミ合金（アルマイト処理） |
| （25） | ウェアリング | 合成樹脂 |
| （26） | 止め輪 | 硬鋼（ニッケルめっき） |
MGA□10～□32
| No. | 名称 | 材質 |
|---|---|---|
| （27） | ブラケットA | アルミ合金（アルマイト処理） |
| （28） | ブラケットB | アルミ合金（アルマイト処理） |
| （29） | ストッパ | 硬鋼（熱処理・ニッケルめっき） |
| （30） | 位置決めピン | 硬鋼（熱処理） |
| （31） | ボルト | ステンレス鋼 |
| （32） | ナット | 軟鋼（亜鉛めっき）/Φ10はステンレス鋼 /Φ25は軟鋼（ニッケルめっき） |
| （33） | ショックアブソーバ | - |
| （34） | 調節ボルト | 硬鋼（ニッケルめっき） |
| （35） | バンパ | 合成ゴム(NBR) /Φ32は合成ゴム（ウレタン） |
| （36） | 調節ボルト | 硬鋼（熱処理・ニッケルめっき） /Φ10はステンレス鋼（熱処理） |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,416円 ( 1,558円 ) | 在庫品1日目当日出荷可能 |
408円 ( 449円 ) | 7日目 |
26,043円 ( 28,647円 ) | 在庫品1日目当日出荷可能 |
23,416円21,542円 ( 23,696円 ) | 12日目 |
23,537円21,654円 ( 23,819円 ) | 12日目 |
23,783円21,880円 ( 24,068円 ) | 12日目 |
24,238円 ( 26,662円 ) | 在庫品1日目当日出荷可能 |
23,417円21,543円 ( 23,697円 ) | 12日目 |
23,536円21,653円 ( 23,818円 ) | 12日目 |
23,783円21,880円 ( 24,068円 ) | 12日目 |
25,603円 ( 28,163円 ) | 13日目 |
23,416円21,542円 ( 23,696円 ) | 12日目 |
23,538円21,654円 ( 23,819円 ) | 12日目 |
23,784円21,881円 ( 24,069円 ) | 12日目 |
23,880円 ( 26,268円 ) | 在庫品1日目当日出荷可能 |
23,416円21,542円 ( 23,696円 ) | 12日目 |
23,536円21,653円 ( 23,818円 ) | 12日目 |
23,784円21,881円 ( 24,069円 ) | 12日目 |
22,743円 ( 25,017円 ) | 在庫品1日目当日出荷可能 |
25,557円 ( 28,113円 ) | 11日目 |
26,169円 ( 28,786円 ) | 11日目 |
25,613円23,051円 ( 25,356円 ) | 12日目 |
25,744円23,169円 ( 25,486円 ) | 12日目 |
25,860円23,274円 ( 25,601円 ) | 12日目 |
25,991円23,391円 ( 25,730円 ) | 12日目 |
26,107円23,496円 ( 25,846円 ) | 12日目 |
25,613円23,051円 ( 25,356円 ) | 12日目 |
25,744円23,169円 ( 25,486円 ) | 12日目 |
25,860円23,274円 ( 25,601円 ) | 12日目 |
25,990円23,391円 ( 25,730円 ) | 12日目 |
26,107円23,496円 ( 25,846円 ) | 12日目 |
27,517円 ( 30,269円 ) | 在庫品1日目当日出荷可能 |
25,744円23,169円 ( 25,486円 ) | 12日目 |
25,860円23,274円 ( 25,601円 ) | 12日目 |
25,991円23,391円 ( 25,730円 ) | 12日目 |
26,107円23,496円 ( 25,846円 ) | 12日目 |
26,894円 ( 29,583円 ) | 在庫品1日目当日出荷可能 |
25,745円23,170円 ( 25,487円 ) | 12日目 |
25,859円23,273円 ( 25,600円 ) | 12日目 |
25,991円23,391円 ( 25,730円 ) | 12日目 |
26,107円23,496円 ( 25,846円 ) | 12日目 |
26,785円24,106円 ( 26,517円 ) | 12日目 |
26,911円24,219円 ( 26,641円 ) | 12日目 |
27,031円24,327円 ( 26,760円 ) | 12日目 |
27,158円24,442円 ( 26,886円 ) | 12日目 |
27,278円24,550円 ( 27,005円 ) | 12日目 |
26,785円24,106円 ( 26,517円 ) | 12日目 |
26,911円24,219円 ( 26,641円 ) | 12日目 |
27,031円24,327円 ( 26,760円 ) | 12日目 |
27,158円24,442円 ( 26,886円 ) | 12日目 |
27,278円24,550円 ( 27,005円 ) | 12日目 |
27,465円 ( 30,212円 ) | 在庫品1日目当日出荷可能 |
26,911円24,219円 ( 26,641円 ) | 12日目 |
27,032円24,328円 ( 26,761円 ) | 12日目 |
27,158円24,442円 ( 26,886円 ) | 12日目 |
27,278円24,550円 ( 27,005円 ) | 12日目 |
26,786円24,107円 ( 26,518円 ) | 12日目 |
26,911円24,219円 ( 26,641円 ) | 12日目 |
27,032円24,328円 ( 26,761円 ) | 12日目 |
27,158円24,442円 ( 26,886円 ) | 12日目 |
詳細情報
基本情報
Φ4.5～20（シリンダ径4.5～20mm）の小形・高剛性リニアガイド付きテーブル形の決定版。
【特長】
・豊富なバリエーションは機械設計の自由度を広げる
・小形高精度、テーブル、ガイド、シリンダを一体化
・シリンダ径6種類Φ4.5、6、8、10、12、20（直径4.5、6、8、10、12、20mm）
・精密に長さを測定可能なストロークセンサも選択可能
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
高剛性シリンダ ミニガイドスライダ MGAシリーズのレビュー
部品の挿入
5
5.02018/05/17
ロングストロークあるのでシリンダのＯＮ／ＯＦＦで部品を挿入しています。動きも滑らかで使いやすいです。
0人が参考にしています。
よくあるご質問（FAQ）
Q動作させるために、本体以外何を用意すれば良いか。
A
スピードコントローラ、チューブ、エアバルブ、継手等です。
