ロッドレスシリンダ スリット式 ORC10シリーズ
- 通常単価(税別)
- 28,157円～31,777円
- 税込単価
- 30,973円～34,955円
1/2の取り付けスペースでロングストローク、高速作動が可能なエアスライドシリンダ。【特長】・従来の小径...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

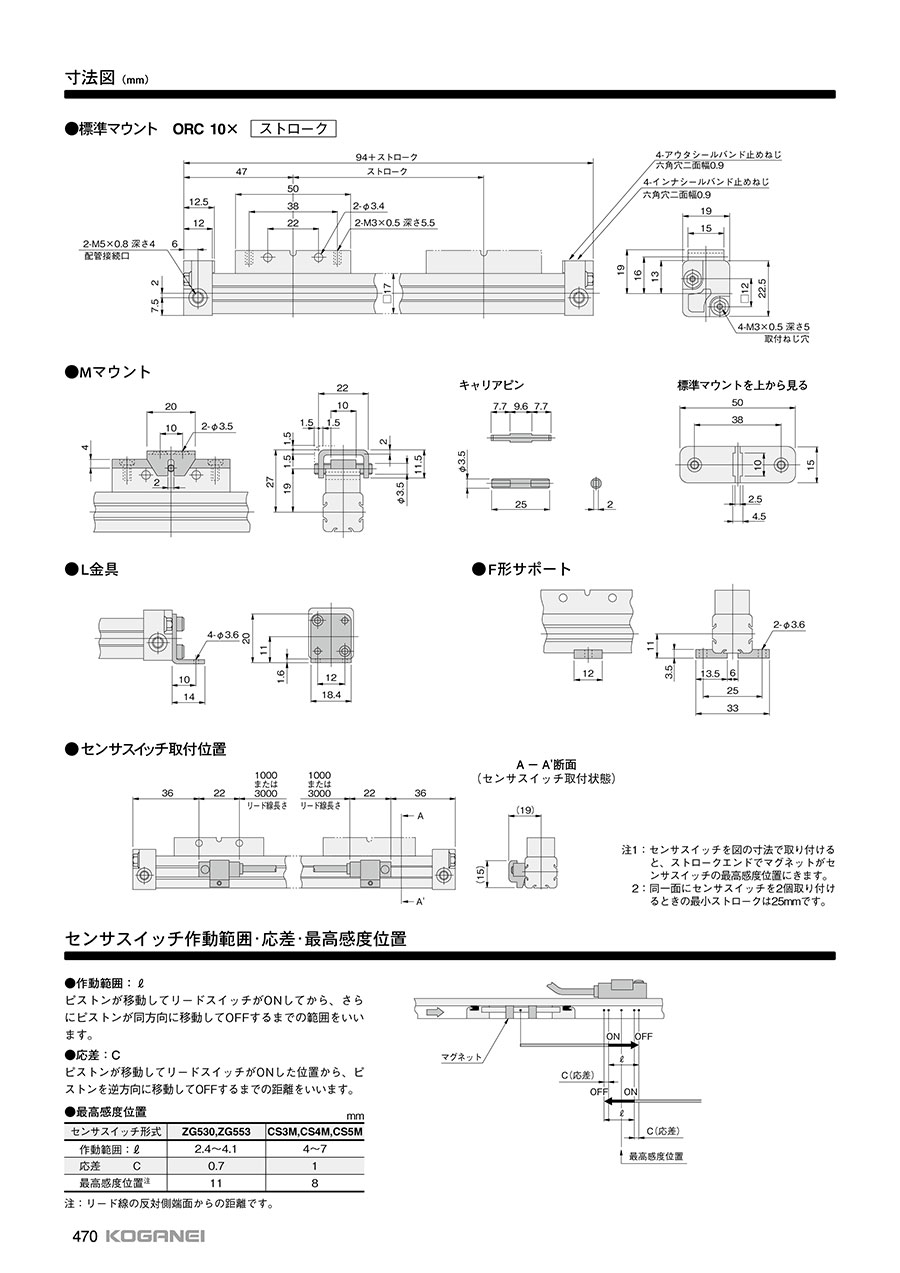

商品情報
製品仕様
| 項目 | シリンダ径mm | |
|---|---|---|
| 10 | ||
| 作動方式 | 複動形 | |
| 使用流体 | 空気 | |
| 使用圧力範囲 MPa | 0.2～0.7 | |
| 保証耐圧力 MPa | 1.03 | |
| 使用温度範囲 ℃ | 0～+60 | |
| 使用速度範囲 mm/s | 100～500 | |
| クッション | ゴムバンパ方式 | |
| 給油 | 不要 | |
| 最大ストローク mm | 2,000 | |
| ストローク公差 mm | 1,000以下 | 0～+5 |
| 1,001～2,000 | 0～+6 | |
| 配管接続口径 | M5×0.8 | |
ストローク
| 標準ストローク | 製作可能ストローク |
|---|---|
| 100、 200、 300、 400、 500 | 25～2,000 |
内部構造の各部名称と主要部材質
内部構造図
| No. | 名称 | 材質 | 数量 | 備考 |
|---|---|---|---|---|
| （1） | エンドカバーR | ポリブチレンテレフタレート | 1 | |
| （2） | エンドカバーL | ポリブチレンテレフタレート | 1 | |
| （3） | インナシールバンド止めねじ | 合金鋼 | 4 | 六角穴付止めねじ |
| （4） | インナシールバンドロック | 鋼 | 2 | 亜鉛クロメート |
| （5） | アウタシールバンド止めねじ | 合金鋼 | 4 | 六角穴付止めねじ |
| （6） | リベット | ポリアセタール | 2 | |
| （7） | ピストンマウント | ナイロン | 1 | |
| （8） | スプリングピン | 合金鋼 | 2 | |
| （9） | ピストンヨーク | 亜鉛合金 | 1 | |
| （10） | マグネット | 希土類マグネット | 2 | |
| （11） | ピストン | ポリアセタール | 2 | |
| （12） | アウタシールバンド | ステンレスクロム鋼 | 1 | |
| （13） | インナシールバンド | ステンレスクロム鋼 | 1 | |
| （14） | シリンダチューブ | アルミ合金 | 1 | アルマイト処理 |
| （15） | マグネットストリップ | ゴムマグネット | 2 | |
| （16） | バンパ | 合成ゴム（NBR） | 2 | |
| （17） | チューブガスケット | 合成ゴム（NBR） | 2 | |
| （18） | スクレーパ | ナイロン | 1 | |
| （19） | ピストンパッキン | 合成ゴム（NBR） | 2 | |
| （20） | ベアリングストリップ | ポリエチレン | 2 | |
| （21） | スレッドインサート | 黄銅 | 2 | |
| （22） | スレッドインサート | 黄銅 | 8 | |
| （23） | スレッドインサート | 黄銅 | 2 | |
| （24） | エンドキャップスクリュ | 合金鋼 | 4 | 亜鉛クロメート |
商品特長詳細
シリーズ最小のスリットチューブ
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
1/2の取り付けスペースでロングストローク、高速作動が可能なエアスライドシリンダ。
【特長】
・従来の小径シリンダではカバーできなかった、狭い場所での直接荷重、回転レス、ロングストロークに対応
・小形センサスイッチが、さらに極細ボディのスペースメリットを強力にサポート
・機械装置の構造をシンプルにし、設計工数も大幅に削減できる
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
