7MPa用複動形油圧シリンダ 70H-8シリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 35,031円～376,160円特別価格
- 税込単価
- 38,534円～413,776円特別価格
油圧シリンダに高性能クッションを標準内蔵。【特長】・内径Φ32～Φ250までの...
詳細情報を確認する未確定：候補が42,318型番あります。
商品情報
製品仕様
| 種類 | 汎用形・耐切削油剤仕様 | |
|---|---|---|
| 呼び圧力 | 7MPa | |
| 最高許容圧力 | ヘッド側：9MPa ロッド側：（A）15MPa （B）13.5MPa （C）11MPa | |
| 耐圧力 | 10.5MPa | |
| 最低作動圧力 | ヘッド側：0.3MPa以下 ロッド側：（A）0.6MPa以下 （B）0.45MPa以下 （C）0.4MPa以下 | |
| 使用速度範囲 | Φ32～Φ63：8～400mm/s Φ80～Φ125：8～300mm/s Φ140～Φ250：8～200mm/s | |
| 使用温度範囲 （周囲温度） | 標準形・・・・・・・・・・・・・・・・・・・・・・・-10～+80℃ スイッチセット AX形・・・・・・・・・・-10～+70℃ WR・WS形・・・・・-10～+60℃ （但し、凍結なきこと） | |
| クッション機構 | メタル嵌合方式 | |
| 適合作動油 | 一般鉱物性作動油 （その他の作動油をご使用の場合は作動油との適合表を参照してください。） | |
| ねじ公差 | JIS 6g/6H | |
| ストローク長さの許容差 | 100mm以下（0～+0.8） 101～250mm（0～+1.0） 251～630mm（0～+1.25） 631～1,000mm（0～+1.4） 1,001～1,600mm（0～+1.6） 1,601～2,000mm（0～+1.8） | |
| チューブ材質 | 標準形…………………・機械構造用炭素鋼 スイッチセット………・ステンレス | |
| 支持形式 | SD・LA・LB・LC・FA・FB・FC・FD・FK・FE・FY・FZ・CA・CB・CS・TA・TC | |
| 関連部品 | ・1山先端金具（T先）・1山先端金具（S先）球面軸受付・2山先端金具（Y先）ピン付・ロックナット ・Fジョイント（F先）：7MPa仕様のみ ・防塵カバー：汎用形のみ 標準：ナイロンターポリン 準標準：クロロプレン・コーネックス | |
用語説明
呼び圧力
呼称の便宜を図るためにシリンダに与える圧力。
定められた条件の下で性能を保証する使用圧力（定格圧力）と必ずしも一致しない。
最高許容圧力
シリンダ内部に発生する圧力の許容できる最高値（サージ圧力など）。
耐圧力
呼び圧力に復帰したときに性能の低下をもたらさずに耐えねばならない試験圧力。
最低作動圧力
無負荷で水平に設置されたシリンダが作動する最低の圧力。
標準ストローク製作範囲
単位：mm
| 内径 | 標準形 | スイッチセット |
|---|---|---|
| Φ32～Φ50 | ～1,200 | ～1,200 |
| Φ63・Φ80 | ～1,600 | ～1,600 |
| Φ100～Φ140 | ～2,000 | ～2,000 |
| Φ150～Φ250 | ～2,000 | - |
- 上記は標準品として製作できる最大ストロークです。
クッション行程の長さ
単位：mm
| 内径 | クッション リング長さL | クッションリン グ平行部長さl | |
|---|---|---|---|
| Φ32 | R側 | 25 | 7 |
| H側 | 23 | 7 | |
| Φ40～Φ63 | 25 | 7 | |
| Φ80～Φ125 | 25 | 8 | |
| Φ140～Φ160 | 30 | 12 | |
| Φ180～Φ224 | 40 | 20 | |
| Φ250 | 45 | 25 | |
- ストロークエンドで使用できるクッション行程の長さです。
- ストロークエンドで使用せず、5mm以上手前で停止させる場合は、クッション効果が弱くなりますので、ご注意ください。

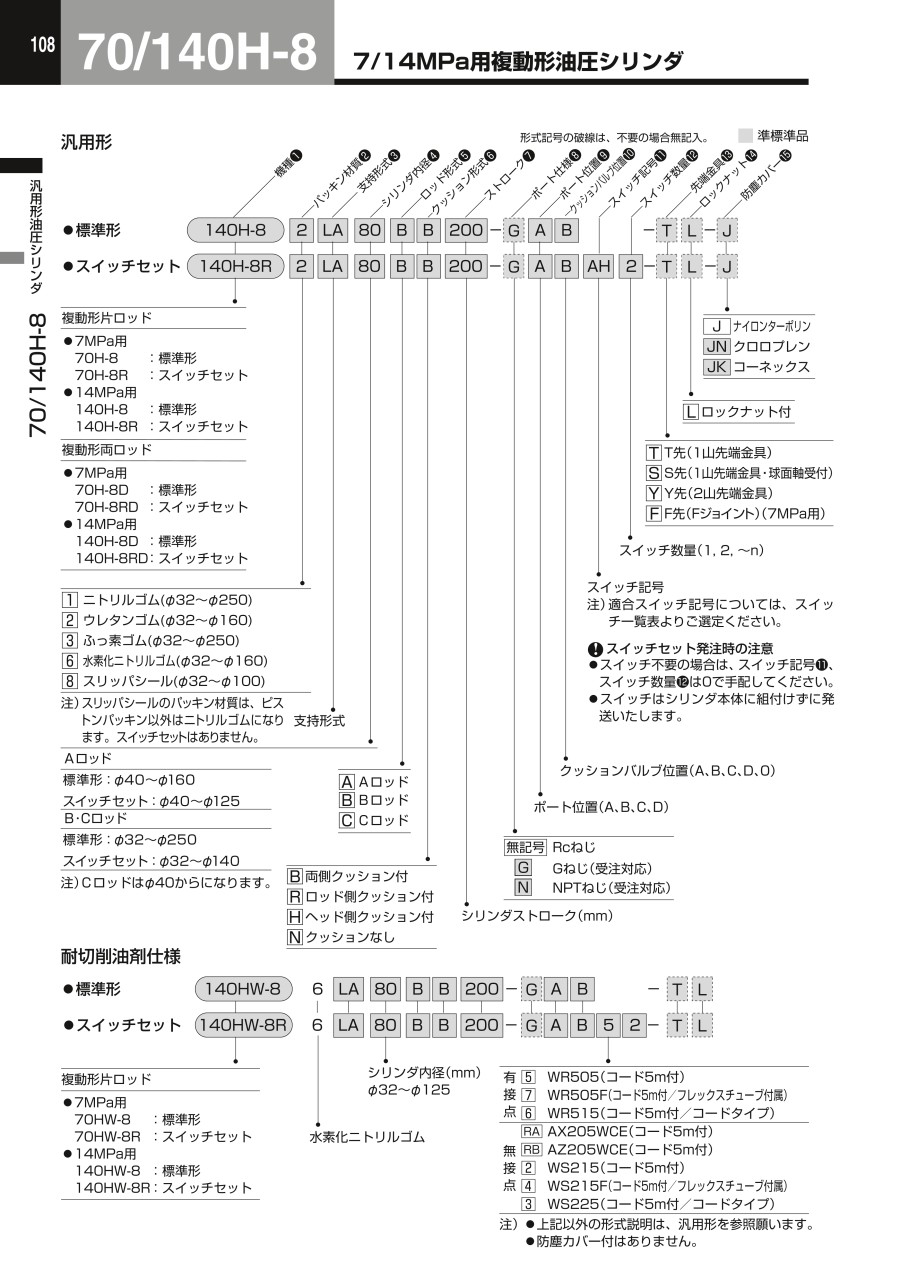

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
49,291円 ( 54,220円 ) | 19日目 |
55,894円 ( 61,483円 ) | 19日目 |
56,200円 ( 61,820円 ) | 19日目 |
57,220円 ( 62,942円 ) | 19日目 |
59,643円 ( 65,607円 ) | 19日目 |
59,643円 ( 65,607円 ) | 19日目 |
55,894円 ( 61,483円 ) | 19日目 |
57,220円 ( 62,942円 ) | 19日目 |
59,277円 ( 65,205円 ) | 19日目 |
60,152円 ( 66,167円 ) | 19日目 |
60,152円 ( 66,167円 ) | 19日目 |
50,998円 ( 56,098円 ) | 19日目 |
57,656円 ( 63,422円 ) | 19日目 |
57,963円 ( 63,759円 ) | 19日目 |
58,982円 ( 64,880円 ) | 19日目 |
61,404円 ( 67,544円 ) | 19日目 |
61,404円 ( 67,544円 ) | 19日目 |
57,656円 ( 63,422円 ) | 19日目 |
58,982円 ( 64,880円 ) | 19日目 |
61,039円 ( 67,143円 ) | 19日目 |
61,912円 ( 68,103円 ) | 19日目 |
61,912円 ( 68,103円 ) | 19日目 |
51,946円 ( 57,141円 ) | 19日目 |
59,656円 ( 65,622円 ) | 19日目 |
59,963円 ( 65,959円 ) | 19日目 |
60,982円 ( 67,080円 ) | 19日目 |
63,404円 ( 69,744円 ) | 19日目 |
63,404円 ( 69,744円 ) | 19日目 |
59,656円 ( 65,622円 ) | 19日目 |
60,982円 ( 67,080円 ) | 19日目 |
63,038円 ( 69,342円 ) | 19日目 |
63,912円 ( 70,303円 ) | 19日目 |
63,912円 ( 70,303円 ) | 19日目 |
53,689円 ( 59,058円 ) | 19日目 |
61,492円 ( 67,641円 ) | 19日目 |
61,798円 ( 67,978円 ) | 19日目 |
62,816円 ( 69,098円 ) | 19日目 |
65,238円 ( 71,762円 ) | 19日目 |
65,238円 ( 71,762円 ) | 19日目 |
61,492円 ( 67,641円 ) | 19日目 |
62,816円 ( 69,098円 ) | 19日目 |
64,874円 ( 71,361円 ) | 19日目 |
65,747円 ( 72,322円 ) | 19日目 |
65,747円 ( 72,322円 ) | 19日目 |
55,572円 ( 61,129円 ) | 19日目 |
63,473円 ( 69,820円 ) | 19日目 |
63,782円 ( 70,160円 ) | 19日目 |
64,798円 ( 71,278円 ) | 19日目 |
67,220円 ( 73,942円 ) | 19日目 |
67,220円 ( 73,942円 ) | 19日目 |
63,473円 ( 69,820円 ) | 19日目 |
64,798円 ( 71,278円 ) | 19日目 |
66,856円 ( 73,542円 ) | 19日目 |
67,730円 ( 74,503円 ) | 19日目 |
67,730円 ( 74,503円 ) | 19日目 |
57,386円 ( 63,125円 ) | 19日目 |
65,383円 ( 71,921円 ) | 19日目 |
65,689円 ( 72,258円 ) | 19日目 |
66,708円 ( 73,379円 ) | 19日目 |
69,129円 ( 76,042円 ) | 19日目 |
詳細情報
基本情報
油圧シリンダに高性能クッションを標準内蔵。
【特長】
・内径Φ32～Φ250までの7MPa用複動油圧シリンダ
・高機能クッションの採用により停止時のショックが小さくなりました
・クッションバルブの採用により、クッション調整が容易になりました
・クッションバルブは、安全対策として、抜け止め機構、およびゆるみ止め用ロックナットを採用しました
・バリエーション豊富かつ保全性を良くした、小形スイッチを標準化しました
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
