■構造
内面チューブ：耐油性合成ゴム
補強層：ワイヤーブレード
           ワイヤースパイラル
外面カバー：
   WSR5Z：ヤーンブレード
   WSR2Z：耐候性合成ゴム
   WSR9Z：耐候性合成ゴム
■適用流体/一般作動油
■流体温度範囲/
   WSR5Z：-40℃～+100℃
   WSR2Z：-40℃～+93℃
   WSR9Z：-40℃～+93℃
■推奨雰囲気温度/-40℃～+70℃

規格表

型番リスト

表示件数

型番

WSR5Z8-[300-20000/10]L[1001,1002,1004,1005]-[1001,1002,1004,1005]

WSR5Z9-[300-20000/10]L[1001,1002,1004,1005]-[1001,1002,1004,1005]

WSR5Z15-[500-10000/10]L[1001,1002,1004,1005]-[1001,1002,1004,1005]

WSR5Z19-[500-10000/10]L[1001,1002,1004,1005]-[1001,1002,1004,1005]

最高使用圧力

(MPa)

外装保護部品

片端金具　（Ｌ側）

片端金具　（Ｒ側）

内径 d

(φ)

最小曲げ半径

(mm)

ホース長さ（mm）　※10mm単位

付属アダプター（L側）

付属アダプター（R側）

外装カバー

最小発注数量

20.7	なし	1001 ～ 1004	1001 ～ 1004	6.4	85	300 ～ 20000	なし	なし	1個
15.5	なし	1001 ～ 1004	1001 ～ 1004	7.9	100	300 ～ 20000	なし	なし	1個
12.1	なし	1001 ～ 1004	1001 ～ 1004	12.7	140	500 ～ 10000	なし	なし	1個
10.3	なし	1001 ～ 1004	1001 ～ 1004	15.9	165	500 ～ 10000	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

一般油圧機械用ホース。
【特長】
・Wシリーズ高圧ホースは、SAE規格をクリアした一般油圧用ホース。金具にはフィールドアセンブリーをとりいれました。

カタログ

商品TOP

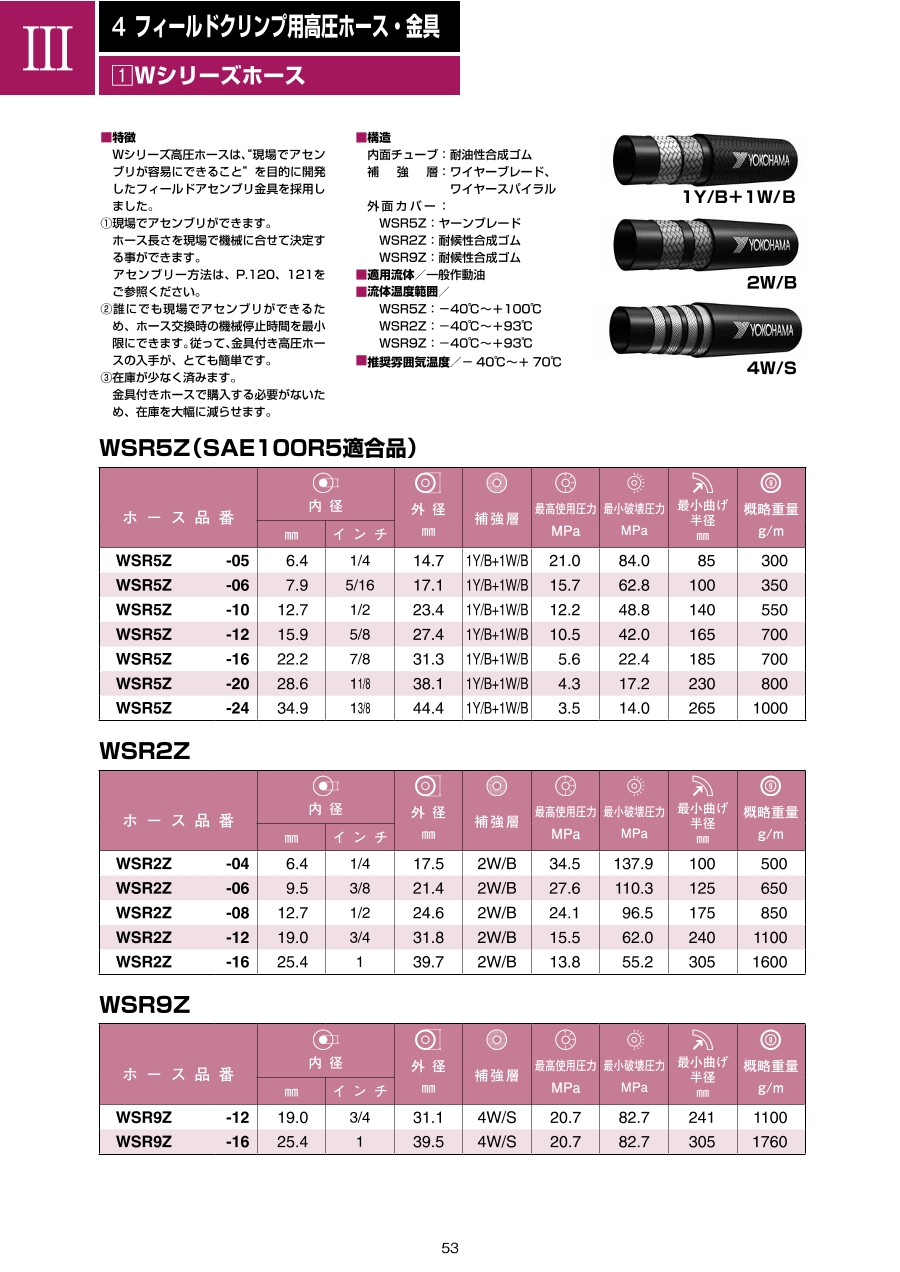

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
