アルミ製XJ（SCS14A/EPDM）/バタフライバルブ
- 数量スライド割引
- 通常単価(税別)
- 96,404円～268,222円
- 税込単価
- 106,044円～295,044円
B型（複作動）バタフライバルブ用低速開閉型アクチェータ高出力トルク、セルフロッ...
詳細情報を確認する未確定：候補が20型番あります。
商品情報

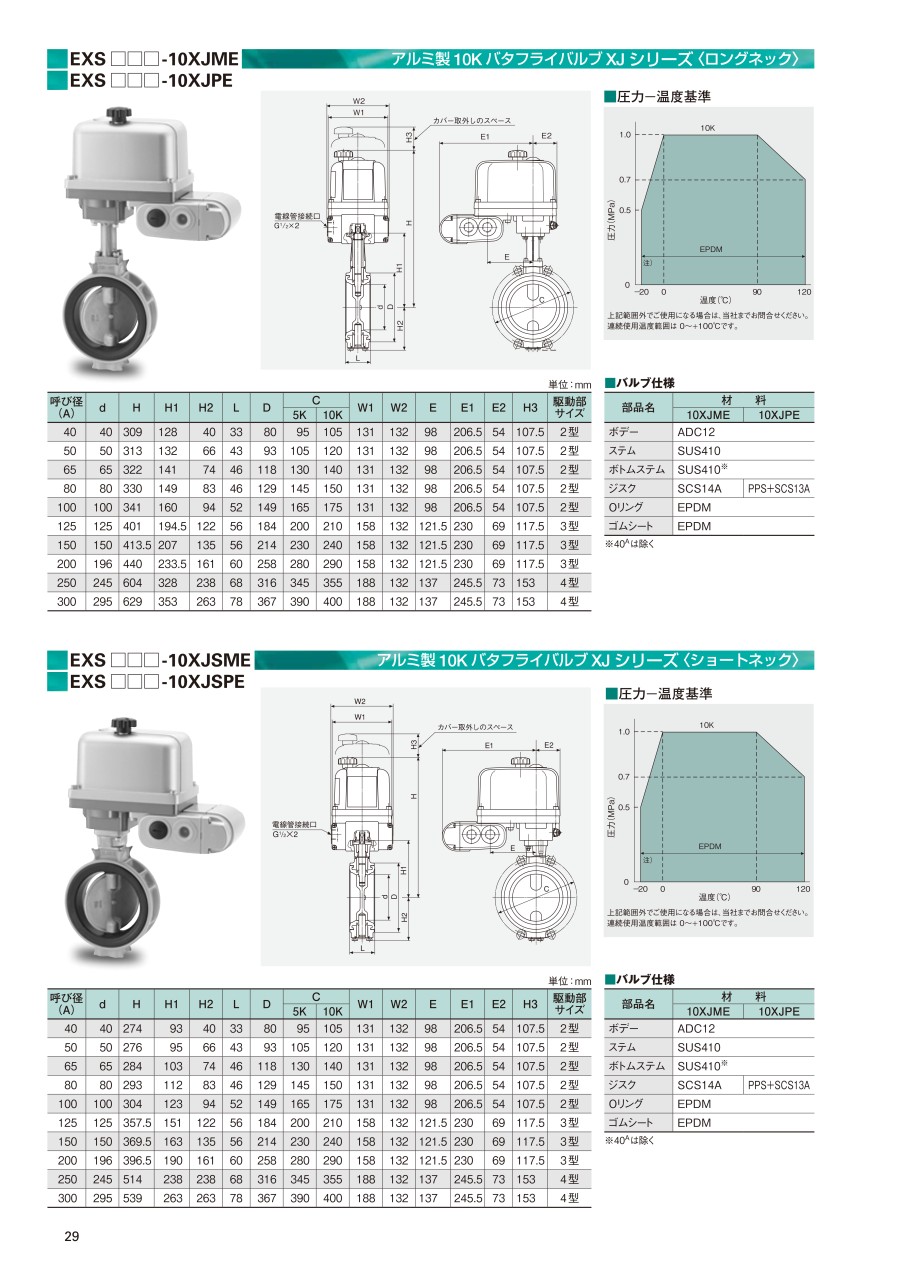

外形図
製品仕様
| 製品記号 | EXS□00-10XJME | EXS□00-10XJSME |
|---|---|---|
| アクチェータ | EXS型：AC100／200V ON-OFF | EXS型：AC100／200V ON-OFF |
| ボデー | ADC12 | ADC12 |
| スタンド | SCS13A | - |
| ステム | SUS403／SUS410：40A-200A SUS410：250A・300A | SUS403／SUS410：40A-200A SUS410：250A・300A |
| ジスク | SCS14A | SCS14A |
| シート | EPDM：はめ込み形 | EPDM：はめ込み形 |
| Oリング | EPDM | EPDM |
| 接続形状 | ウエハ：JIS 5K／10K | ウエハ：JIS 5K／10K |
| 最高許容圧力 | 圧力-温度基準：バタ17 | 圧力-温度基準：バタ17 |
| 温度範囲 | 連続使用：-20℃～+100℃ | 連続使用：-20℃～+100℃ |
| 日水協認証番号 | E-292：50A-300A（特注） | E-292：50A-300A（特注） |
| 備考 | ロングネックタイプ | ショートネックタイプ |
| 製品記号 | EXS□00-16DJUE | EXS□00-20DJUE |
|---|---|---|
| アクチェータ | EXS型：AC100／200V ON-OFF | EXS型：AC100／200V ON-OFF |
| ボデー | FCD450-10 | FCD450-10 |
| ステム | SUS403／SUS410：50A-200A SUS410：250A・300A SUS420J2：350A | SUS410：50A・65A SUS420J2：80A-300A |
| ジスク | ・SCS13A：（記）EXS□00-16DJUE ・SCS14A：（記）EXS□00-16DJME | ・SCS13A：（記）EXS□00-20DJUE ・SCS14A：（記）EXS□00-20DJME |
| シート | EPDM：焼付け一体形（50A-300A） EPDM：はめ込み形（350A） | EPDM：焼付け一体形 |
| Oリング | EPDM | EPDM |
| 接続形状 | ウエハ：JIS 16K | ウエハ：JIS 20K |
| 最高許容圧力 | 圧力-温度基準：バタ18 | 圧力-温度基準：バタ18 |
| 温度範囲 | 連続使用：-20℃～+100℃ | 連続使用：-20℃～+100℃ |
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
96,404円 ( 106,044円 ) | 30日目 |
96,404円 ( 106,044円 ) | 2日目 |
97,114円 ( 106,825円 ) | 2日目 |
98,531円 ( 108,384円 ) | 2日目 |
169,403円 ( 186,343円 ) | 2日目 |
257,634円 ( 283,397円 ) | 30日目 |
268,222円 ( 295,044円 ) | 2日目 |
200,433円 ( 220,476円 ) | 2日目 |
159,992円 ( 175,991円 ) | 2日目 |
159,992円 ( 175,991円 ) | 2日目 |
161,168円 ( 177,285円 ) | 2日目 |
114,253円 ( 125,678円 ) | 2日目 |
169,403円 ( 186,343円 ) | 3日目 |
257,634円 ( 283,397円 ) | 2日目 |
268,222円 ( 295,044円 ) | 2日目 |
190,623円 ( 209,685円 ) | 2日目 |
176,395円 ( 194,035円 ) | 2日目 |
177,699円 ( 195,469円 ) | 2日目 |
161,102円 ( 177,212円 ) | 2日目 |
166,926円 ( 183,619円 ) | 2日目 |
詳細情報
基本情報
B型（複作動）
バタフライバルブ用低速開閉型アクチェータ高出力トルク、セルフロック機能装備。
【特長】
・｢内接式遊星歯車減速機｣を採用
・無段階調整リミットカム無電圧接点スイッチを標準設定
・インターロックスイッチ付
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
