小口径手動2方ボールバルブ
- 通常単価(税別)
- 36,121円～37,174円
- 税込単価
- 39,733円～40,891円
BV型ボールバルブは2方・3方向の流路切換へ対応できるバルブとして設計。バルブ...
詳細情報を確認する
未確定：候補が2型番あります。
商品情報

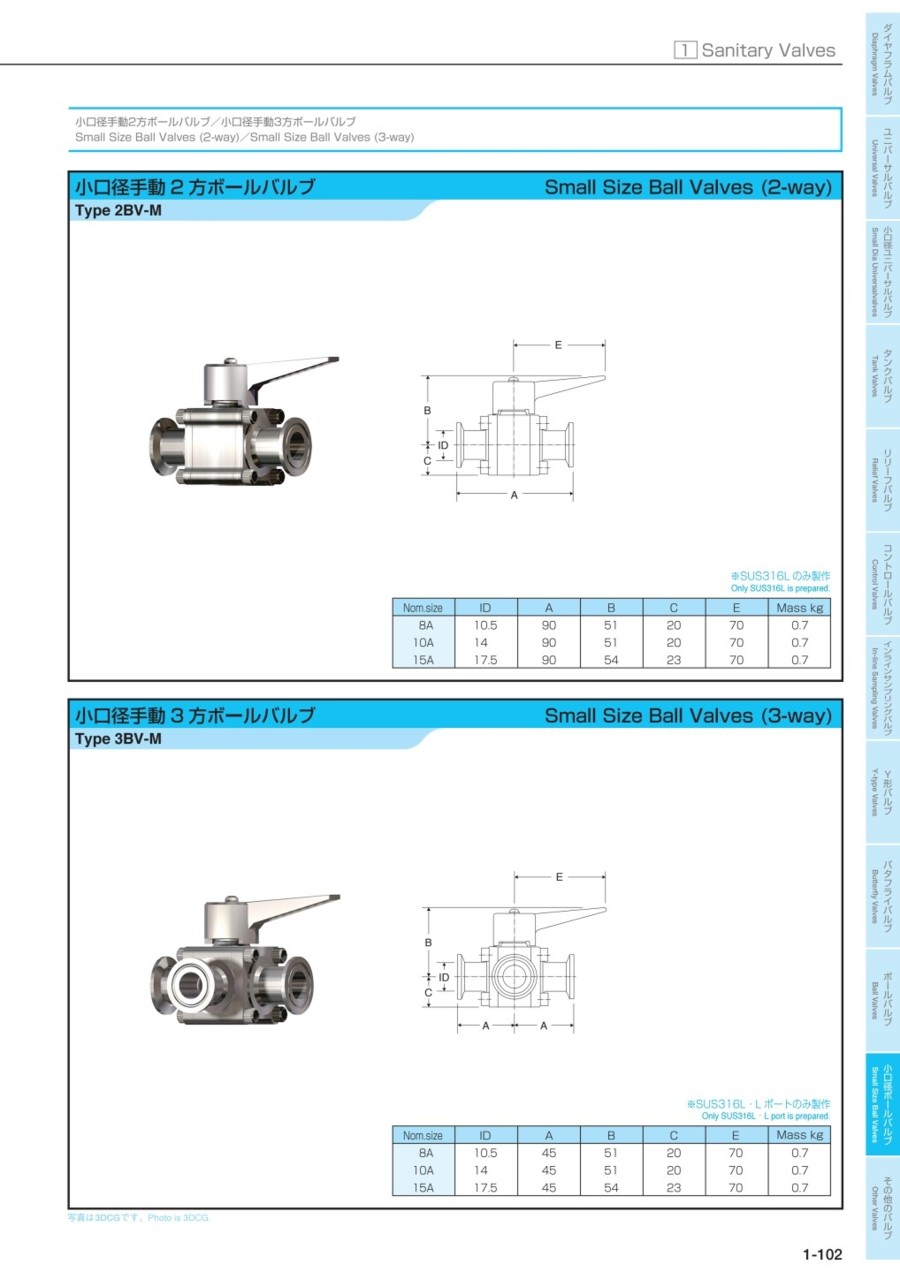

外形図
製品仕様
| 接液部材質 | SUS316L（SCS16） | |
|---|---|---|
| シート材質 | PTFE | |
| 表面仕上 | 内面：#400バフ研磨 外面：ヘアーライン仕上 | |
| 使用温度範囲 | 0～+95℃ | |
| 最高使用圧力 | 0.7MPa | |
| 配管継手 | ISO規格準拠ヘルール | |
| 自動弁 | 操作空気圧力 | 0.4MPa（max0.7MPa） |
| エアーシリンダ | アルミ合金 | |
| 作動方式 | 単作動／複作動 | |
流れ方向
構造
（1）バルブボディ
（2）ノズル
（3）ボールディスク
（4）ステム
（5）ボールシート
（6）シートパッキン
（7）ベアリング
（8）ハンドル
（9）六角穴付ボルト
（10）六角ナット
（11）平座金
（12）バネ座金
（13）十字穴付ナベ小ネジ
（14）平座金
規格表
商品特長詳細
2方・3方同一面間寸法・・・互換性あり
手動ハンドルはSUS製
継手はへルール（ISO規格準拠）標準
自動弁は、小型アクチュエータを採用したコンパクト設計
製造の自動化による低コストが実現可能
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
36,121円 ( 39,733円 ) | 在庫品1日目当日出荷可能 |
37,174円 ( 40,891円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
BV型ボールバルブは2方・3方向の流路切換へ対応できるバルブとして設計。バルブボディとノズルは3分割の為、分解・点検が容易。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
