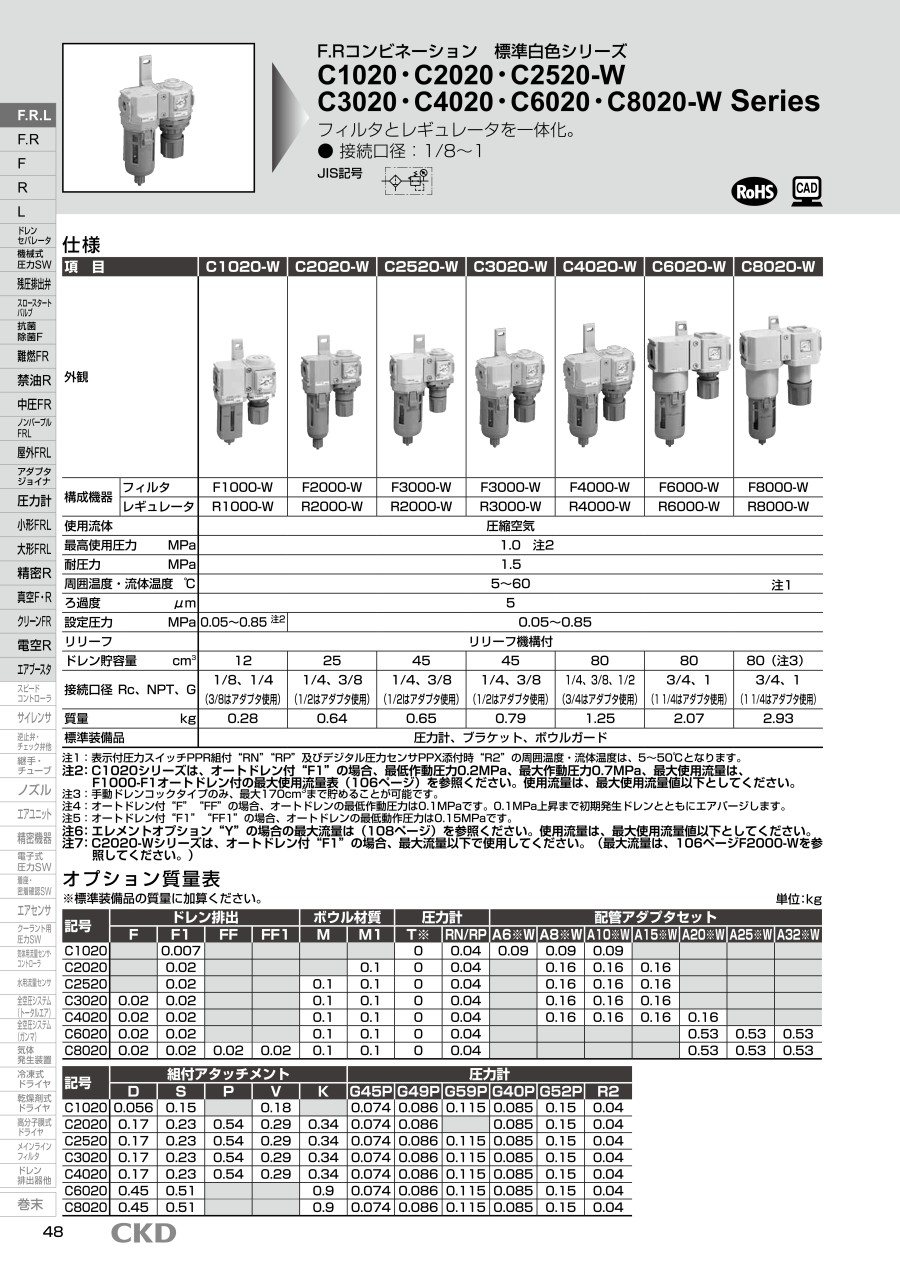

F.Rコンビネーション（モジュラータイプ 標準）C※020シリーズ

F.Rコンビネーション 標準白色シリーズの仕様

C1020-W

C2020-W

C2520-W

C3020-W

C4020-W

C6020-W

C8020-W

注1：表示付圧力スイッチPPD組付“R1”及びデジタル圧力センサPPX添付時“R2”の周囲温度・流体温度は、5～50℃となります。
注2：C1020シリーズは、オートドレン付“F1”の場合、最低作動圧力0.2MPa、最大作動圧力0.7MPa、最大使用流量は、下記の「F1000-W-F1オートドレン付 最大使用流量」を参照ください。使用流量は、最大使用流量値以下としてください。
注3：手動ドレンコックタイプのみ、最大170cm³まで貯めることが可能です。
注4：オートドレン付“F”“FF”の場合、オートドレンの最低作動圧力は0.1MPaです。0.1MPa上昇まで初期発生ドレンとともにエアパージします。
注5：オートドレン付“F1”“FF1”の場合、オートドレンの最低動作圧力は0.15MPaです。
注6：C2020-Wシリーズは、オートドレン付“F1”の場合、最大流量以下で使用してください。最大流量は、下記の「F2000-W-F1オートドレン付 最大使用流量」を参照してください。

F1000-W-F1オートドレン付 最大使用流量（m3/min（ANR））

F2000-W-F1オートドレン付 最大使用流量（m3/min（ANR））

F.Rコンビネーション 標準白色シリーズの特長

• コンパクト・モジュール化：F.R.L各機器の主要寸法（横幅・奥行き）をコンパクトに統一したモジュール設計。組付時の寸法が、単純計算で正確に求められる。
• 高寿命エレメント：エレメントには、表面が粗く、内部にいく程細かくなるという、独特の化学繊維構造（PAT.PEND）を採用。目づまりを大幅に解消し、エレメント寿命を大幅に高めた。サビの心配がない。
• 省スペースを図る埋め込み形圧力計：従来の出張り形の圧力計では、前面にムダなスペースができ又、作業者に当るなど危険な為、ボディに圧力計を埋め込み、スッキリしたデザインにすると同時に安全性を確保した。
• 軽量化（従来比1/2）：マテリアル・ハイブリッド化（ボディ：アルミダイキャスト、カバー：樹脂）により強度を兼ね備え、従来に比べウエイト50%ダウンを実現した。
