メカニカル部品技術窓口
マッフルクリーナ MFC2シリーズ
閲覧中の商品と併せてご検討ください
－閉じる
MFC2-20-Bの仕様・寸法情報
種類
エキゾーストフィルタ
接続方式
管接続形
特性
なし
使用流体
油分含有エア
処理空気流量(l/min)
1600
接続種類
Rc(R)
配管ねじの呼び
3/4
エキゾーストフィルタ 消音効果
20dB以上
関連部品
ブラケット付
-
-
商品情報
外形図
取付ブラケット
規格表
取付ブラケット
製品仕様
| 型番 | MFC2-10 | MFC2-20 | MFC2-25 | MFC2-40 | MFC2-50 |
|---|---|---|---|---|---|
| 接続口径 Rc | 3/8 | 3/4 | 1 | 1 1/2 | 2 |
| 有効断面積mm2 | 35 | 105 | 160 | 350 | 585 |
| 最大処理流量 l/min（ANR） | 450 | 1,600 | 3,000 | 6,400 | 10,500 |
| 消音効果 dB | 32 | 28 | 32 | 23 | 22 |
| 使用温度範囲 | +5～+60℃ | ||||
| 質量 kg | 0.28 | 0.56 | 0.75 | 1.3 | 1.8 |
| オイルミスト回収効率 | 99.9% | ||||
消音効果は圧力0.5MPaで最大処理流量を流したときのオリフィスから発生した音と、それにマッフルクリーナを取付けたときの音の差です。（音源より1mの位置）
使用例
マッフルクリーナは、アクチュエータ・バルブ・圧縮空気中などに含まれる油分の除去と排気の消音と、1台2役をこなします。
上図のように集中排気させることにより、よりいっそう、クリーンな作業環境をつくります。
選定サポート情報
注文例
性能・試験情報
流量特性図：MFC2-20の場合1600l/min（ANR）で使用した場合、背圧は0.05MPaとなります。
詳細情報
基本情報
マッフルクリーナは、排気の消音とオイルミストの分離を完全にし、より一層快適な作業環境をつくります。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

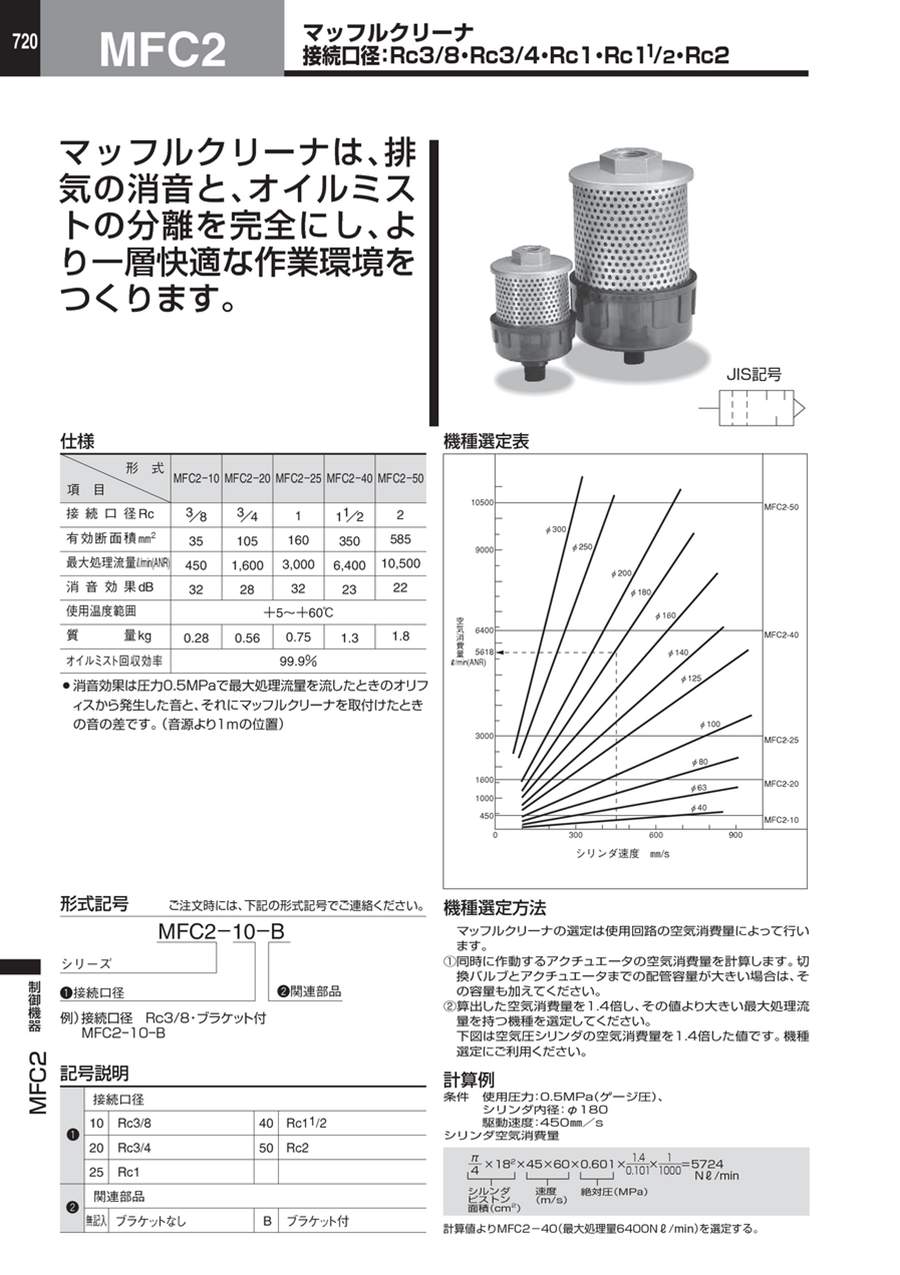

カタログ
