ＣＫＤ

高性能オイルミストフィルタ（モジュラータイプ標準） MX※000シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

オイルミストフィルタ（モジュラータイプ標準） M※000シリーズ

通常価格(税別)： 6,570円 (税込価格：7,227円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

オイルミストフィルタM1000/3000/4000-W-FP1シリーズ

通常価格(税別)： 7,039円 (税込価格：7,743円)

通常出荷日：6 日目～

【特長】・モジュラー設計・高性能、油分除去能力10倍・長寿命・低圧損・二次側油...

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
標準
特性
なし
使用流体
油分含有エア / 圧縮空気
ろ過度
0.01μm
ドレンコック
マニュアル
ボウルガード
あり
使用圧力 (MPa)
0.1～1.0

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が31型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MX1000-W

MX3000-W

MX4000-W

MX6000-W

MX8000-W

製品仕様

項目	MX1000-W	MX3000-W	MX4000-W	MX6000-W	MX8000-W
使用流体	圧縮空気
使用圧力 MPa	0.1～1.0 注2
耐圧力 MPa	1.5
周囲温度・流体温度 ℃	5～60
ろ過度 μm	0.01（公称値）
二次側油分濃度 mg/m³	0.001以下注3
最大処理流量 L/min（ANR）注1	75	180	370	670	1480
ドレン貯容量 cm³	3	45	80	80	80
接続口径 Rc、NPT、G	1/8、1/4 （3/8はアダプタ使用）	1/4、3/8 （1/2はアダプタ使用）	1/4、3/8、1/2 （3/4はアダプタ使用）	3/4、1 （1 1/4はアダプタ使用）	3/4、1 （1 1/4はアダプタ使用）
質量 kg	0.096	0.28	0.52	0.95	1.35
マントル（エレメント）交換	1年（6000時間）又は圧力降下0.1MPa
標準装備品	ボウルガード

注1:一次側圧力0.7MPa、圧力降下0.01MPa時です。最大処理流量以内で使用してください。
一時的に最大処理流量以上や、脈動の大きな場所へ設置すると、マントルの破損や油分・ドレン等が二次側へ飛散し、末端での不具合原因となります。
注2:オートドレン付"F1"の場合、最低作動圧は0.15MPaです。
注3:二次側油分濃度は、一次側油分濃度30mg/m³、入口空気温度21℃、油飽和前の条件です。
注4:一次側には、早期な目詰りを防止する為、オイルミストフィルタ（Sタイプ）をプレフィルタとして設置してください。

内部構造

部品リスト

No.	部品名	材質
No.	部品名	MX1000-W	MX3000-W	MX4000-W	MX6000-W	MX8000-W
1	プレートカバー	ABS樹脂
2	ボディ	ポリアミド樹脂	アルミ合金ダイカスト
3	Oリング注1	特殊ニトリルゴム
4	マントル組立	-
5	ボウル組立	ポリカーボネイト樹脂、ポリアセタール樹脂、ウレタン樹脂
6	ボウルガード	ポリアミド樹脂	ポリアミド樹脂、鋼

注1: MX1000-WのOリングは、特殊形状となります。

型番リスト

表示件数

型番

処理空気流量

(l/min)

接続種類

配管ねじの呼び

流れ方向

ドレン貯容量

(cm3)

ボウル材質

ブラケット

ドレン種類

表示単位

配管アダプタセット（添付）

差圧検出

ボウル材質詳細

最小発注数量

75	[Rc(R)] Rc	1/8	右方向	3	ポリカーボネート	添付なし	手動ドレンコック付き	MPa表示、Rcねじ	添付なし	差圧検出ボート無し	-	-	1個
75	[Rc(R)] Rc	1/8	右方向	3	樹脂	添付なし	手動ドレンコック付き	MPa表示、Rcねじ	添付なし	差圧検出ボート無し	ナイロンボウル	-	1個
75	[Rc(R)] Rc	1/4	右方向	3	ポリカーボネート	添付なし	手動ドレンコック付き	MPa表示、Rcねじ	添付なし	差圧検出ボート無し	-	-	1個
75	[Rc(R)] Rc	1/4	右方向	3	樹脂	添付なし	手動ドレンコック付き	MPa表示、Rcねじ	添付なし	差圧検出ボート無し	ナイロンボウル	-	1個
-	[Rc(R)] Rc	1/8 / 1/4	右方向	3	樹脂	-	-	-	-	-	-	ポリカーボネートボウル	1個
-	[Rc(R)] Rc	1/8 / 1/4	左方向	3	樹脂	-	-	-	-	-	-	ポリカーボネートボウル	1個
-	[Rc(R)] Rc	1/8 / 1/4	右方向	3	樹脂	-	-	-	-	-	-	Z：ナイロンボウル	1個
-	[Rc(R)] Rc	1/8 / 1/4	左方向	3	樹脂	-	-	-	-	-	-	Z：ナイロンボウル	1個
-	G	1/8 / 1/4	右方向	3	樹脂	-	-	-	-	-	-	ポリカーボネートボウル	1個
-	G	1/8 / 1/4	左方向	3	樹脂	-	-	-	-	-	-	ポリカーボネートボウル	1個
-	G	1/8 / 1/4	右方向	3	樹脂	-	-	-	-	-	-	Z：ナイロンボウル	1個
-	G	1/8 / 1/4	左方向	3	樹脂	-	-	-	-	-	-	Z：ナイロンボウル	1個
-	NPT	1/8 / 1/4	右方向	3	樹脂	-	-	-	-	-	-	ポリカーボネートボウル	1個
-	NPT	1/8 / 1/4	左方向	3	樹脂	-	-	-	-	-	-	ポリカーボネートボウル	1個
-	NPT	1/8 / 1/4	右方向	3	樹脂	-	-	-	-	-	-	Z：ナイロンボウル	1個
-	NPT	1/8 / 1/4	左方向	3	樹脂	-	-	-	-	-	-	Z：ナイロンボウル	1個
370	[Rc(R)] Rc	1/4	右方向	80	ポリカーボネート	C形ブラケット	手動ドレンコック付き	MPa表示、Rcねじ	添付なし	差圧検出ボート無し	-	-	1個
370	[Rc(R)] Rc	1/2	右方向	80	ポリカーボネート	C形ブラケット	手動ドレンコック付き	MPa表示、Rcねじ	添付なし	差圧検出ボート無し	-	-	1個
370	[Rc(R)] Rc	1/2	左方向	80	メタル	添付なし	手動ドレンコック付き	MPa表示、Rcねじ	添付なし	差圧検出ボート無し	-	-	1個
-	[Rc(R)] Rc	1/4 / 3/8 / 1/2	右方向	80	樹脂 / メタル	-	-	-	-	-	-	ポリカーボネートボウル	1個
-	[Rc(R)] Rc	1/4 / 3/8 / 1/2	右方向	80	樹脂 / メタル	-	-	-	-	-	-	M1：メタルボウル、手動ドレンコック付 / M：メタルボウル、手動ドレンコックなし / Z：ナイロンボウル	1個
-	[Rc(R)] Rc	1/4 / 3/8 / 1/2	左方向	80	樹脂 / メタル	-	-	-	-	-	-	M1：メタルボウル、手動ドレンコック付 / M：メタルボウル、手動ドレンコックなし / Z：ナイロンボウル	1個
-	[Rc(R)] Rc	1/4 / 3/8 / 1/2	左方向	80	樹脂 / メタル	-	-	-	-	-	-	ポリカーボネートボウル	1個
-	G	1/4 / 3/8 / 1/2	右方向	80	樹脂 / メタル	-	-	-	-	-	-	ポリカーボネートボウル	1個
-	G	1/4 / 3/8 / 1/2	右方向	80	樹脂 / メタル	-	-	-	-	-	-	M1：メタルボウル、手動ドレンコック付 / M：メタルボウル、手動ドレンコックなし / Z：ナイロンボウル	1個
-	G	1/4 / 3/8 / 1/2	左方向	80	樹脂 / メタル	-	-	-	-	-	-	M1：メタルボウル、手動ドレンコック付 / M：メタルボウル、手動ドレンコックなし / Z：ナイロンボウル	1個
-	G	1/4 / 3/8 / 1/2	左方向	80	樹脂 / メタル	-	-	-	-	-	-	ポリカーボネートボウル	1個
-	NPT	1/4 / 3/8 / 1/2	右方向	80	樹脂 / メタル	-	-	-	-	-	-	ポリカーボネートボウル	1個
-	NPT	1/4 / 3/8 / 1/2	右方向	80	樹脂 / メタル	-	-	-	-	-	-	M1：メタルボウル、手動ドレンコック付 / M：メタルボウル、手動ドレンコックなし / Z：ナイロンボウル	1個
-	NPT	1/4 / 3/8 / 1/2	左方向	80	樹脂 / メタル	-	-	-	-	-	-	M1：メタルボウル、手動ドレンコック付 / M：メタルボウル、手動ドレンコックなし / Z：ナイロンボウル	1個
-	NPT	1/4 / 3/8 / 1/2	左方向	80	樹脂 / メタル	-	-	-	-	-	-	ポリカーボネートボウル	1個

通常単価(税別) (税込単価)	通常出荷日

8,587円 ( 9,446円 )	8日目
8,787円 ( 9,666円 )	6日目
8,587円 ( 9,446円 )	8日目
8,787円 ( 9,666円 )	11日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
10,624円 ( 11,686円 )	8日目
10,624円 ( 11,686円 )	8日目
11,342円 ( 12,476円 )	8日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

【特長】
・モジュラー設計
・高性能、油分除去能力10倍
・長寿命・低圧損
・二次側油分濃度0.001mg/m3
・光学式位置決め装置、レーザー加工機等の光学装置に最適

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

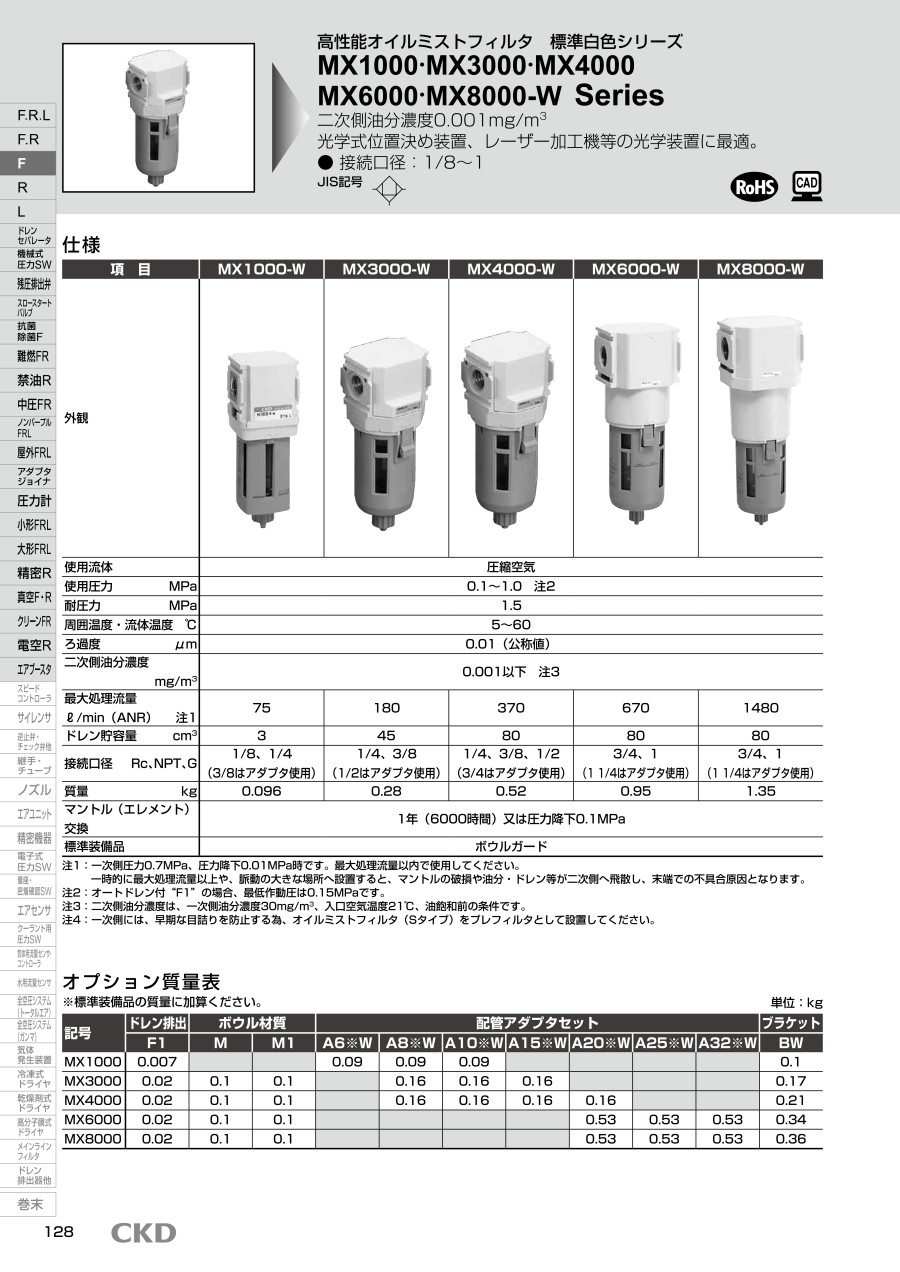

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
