オイルミストフィルタ （モジュラータイプ 標準） M※000シリーズ

外形図

M1000-W

M2000-W

M3000-W

M4000-W

M8000-W

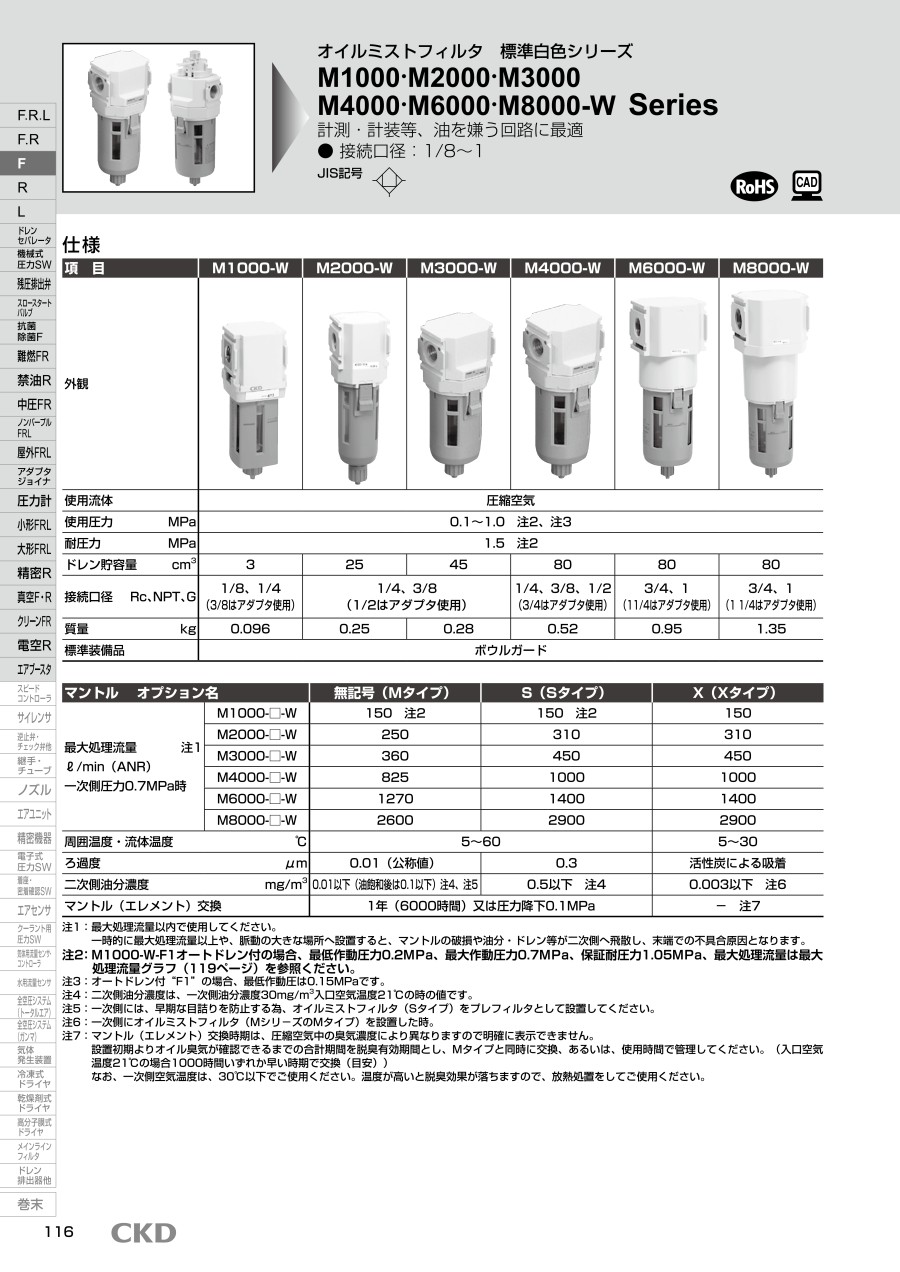

製品仕様

注1: 最大処理流量以内で使用してください。
      一時的に最大処理流量以上や、脈動の大きな場所へ設置すると、マントルの破損や油分・ドレン等が二次側へ飛散し、末端での不具合原因となります。
注2: M1000-W-F1オートドレン付の場合、最低作動圧力0.2MPa、最大作動圧力0.7MPa、保証耐圧力1.05MPa、最大処理流量は最大処理流量グラフ
      （デジタルカタログ108ページ）を参照ください。
注3: オートドレン付"F1"の場合、最低作動圧は0.15MPaです。
注4: 活性炭粒子が二次側へ流れる場合がありますので、エアフィルタ（Fシリ-ズ）又は、オイルミストフィルタ（Mシリ-ズのMタイプ又は、Sタイプ）を二次側へ設置してください。
注5: 二次側油分濃度は、一次側油分濃度30mg/m³入口空気温度21℃の時の値です。
注6: 一次側には、早期な目詰りを防止する為、オイルミストフィルタ（Sタイプ）をプレフィルタとして設置してください。
注7: 一次側にオイルミストフィルタ（Mシリ-ズのMタイプ）を設置した時。
注8: マントル（エレメント）交換時期は、圧縮空気中の臭気濃度により異なりますので明確に表示できません。
      設置初期よりオイル臭気が確認できるまでの合計期間を脱臭有効期間とし、Mタイプと同時に交換、あるいは、使用時間で管理してください。
      （入口空気温度21℃の場合1000時間いずれか早い時期で交換（目安））
      なお、一次側空気温度は、30℃以下でご使用ください。温度が高いと脱臭効果が落ちますので、放熱処置をしてご使用ください。

内部構造

部品リスト

注1:M1000-WのOリングは、特殊形状となります。
