ＣＫＤ

エアフィルタ（マイクロエレッサ・マイクロノート形セパレートタイプ） 1219・1238シリーズ

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：22日目

【特長】・スタンダードタイプの油分除去用のエアフィルタです。

よく一緒に見られています

ＣＫＤ

エアフィルタ（セパレートタイプ）A1019シリーズ

通常価格(税別)： 2,935円 (税込価格：3,229円)

通常出荷日：8 日目～

よく一緒に見られています

ＣＫＤ

オイルミストフィルタ（モジュラータイプ中圧） MM※000シリーズ

通常価格(税別)： 11,910円 (税込価格：13,101円)

通常出荷日：6 日目～

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

1219

1238

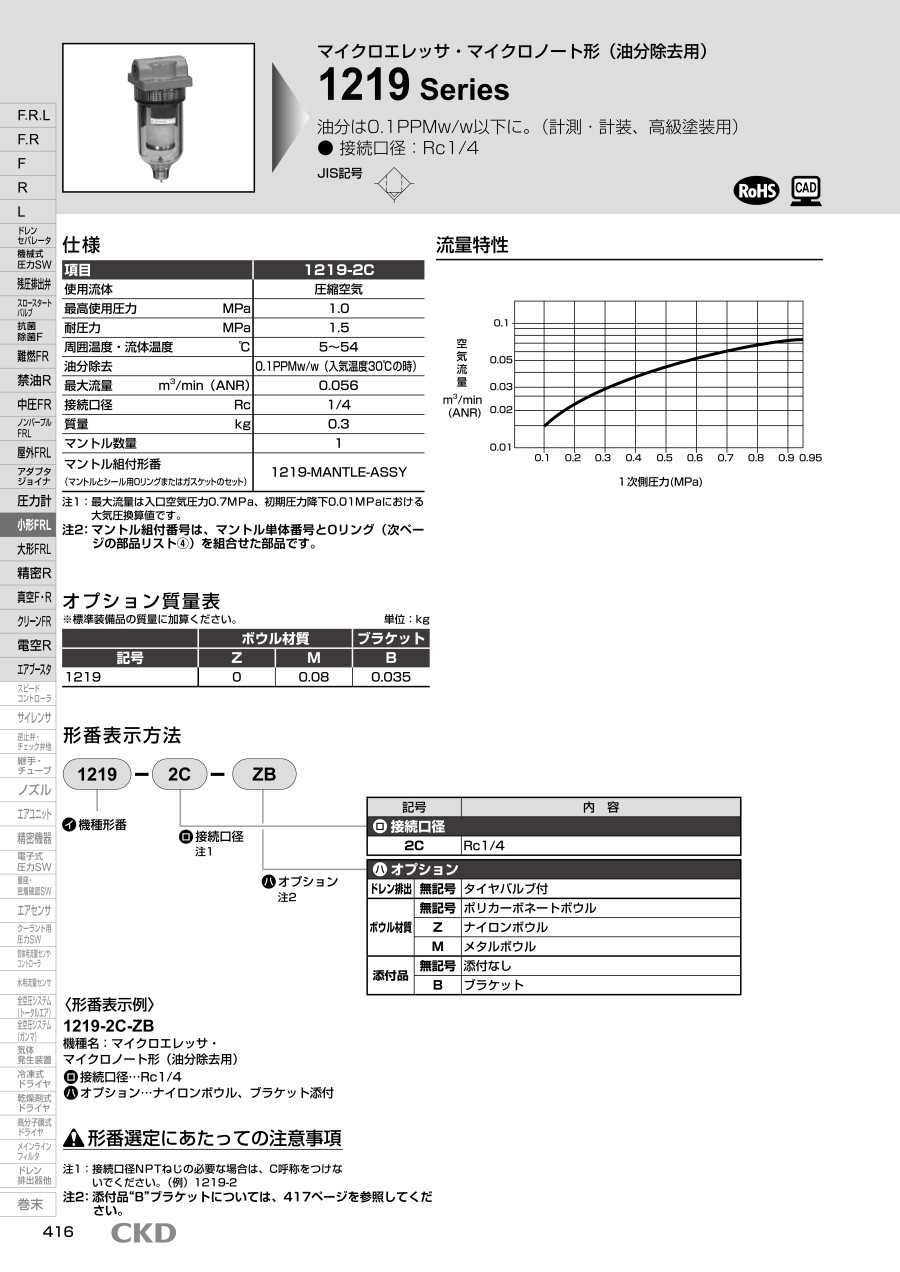

製品仕様

1219

項目	1219-2C
使用流体	圧縮空気
最高使用圧力 MPa	1.0
耐圧力 MPa	1.5
周囲温度・流体温度 ℃	5～54
油分除去	0.1PPMw/w（入気温度30℃の時）
最大流量 m³/min（ANR）	0.056
接続口径 Rc	1/4
質量 kg	0.3
マントル数量	1
マントル組付形番（マントルとシール用Oリングまたはガスケットのセット）	1219-MANTLE-ASSY

注1:最大流量は入口空気圧力0.7MPa、初期圧力降下0.01MPaにおける大気圧換算値です。
注2:マントル組付番号は、マントル単体番号とOリング（1219の部品リスト（4））を組合せた部品です。

1238

項目	1238-6C-F1
使用流体	圧縮空気
最高使用圧力 MPa	1.0
耐圧力 MPa	1.5
周囲温度・流体温度 ℃	5～54
油分除去	0.1PPMw/w（入気温度30℃の時）
最大流量 m³/min（ANR）	1.27
接続口径 Rc	3/4
質量 kg	2.5
マントル数量	1
マントル組付形番（マントルとシール用Oリングまたはガスケットのセット）	1238-MANTLE-ASSY

注1:最大流量は入口空気圧力0.7MPa、初期圧力降下0.01MPaにおける大気圧換算値です。
注2:マントル組付番号は、マントル単体番号とOリング又は、ガスケット（1238の部品リスト（6））を組合せた部品です。
注3:手動コック付N.C.オートドレン（オプション"F1"）の最低作動圧力は0.15MPaです。

内部構造

1219

1238

部品リスト

1219

1238

No.	部品名	材質
1	カバー	亜鉛合金ダイカスト・黄銅
2	Oリング	特殊ニトリルゴム
3	ボウル	ポリカーボネート樹脂・黄銅
4	Oリング	ニトリルゴム
5	マントル	-

No.	部品名	材質
No.	部品名	1238
1	カバー	亜鉛合金ダイカスト
2	クランプリング	亜鉛合金ダイカスト
3	Oリング	特殊ニトリルゴム
4	ボウル	ポリカーボネート樹脂
5	ボウルガード	鋼
6	Oリングまたはガスケット	ニトリルゴム
7	マントル	-

規格表

1238

注1:手動コックタイプのドレン排水口は、ナイロンチューブ内径φ5.7～6.0を直接取付けることができます。
注2:メタルボウルでオートドレンの場合、ドレン排出口接続口径はRc1/4です。

性質性能情報・試験情報

流量特性

1219

1238

型番リスト

表示件数

型番

接続種類	配管ねじの呼び	ドレンコック	サイズ	ブラケット	ドレン排出	ボウル材質	最小発注数量

NPT	1/4	-	添付なし	タイヤバルブ付	ポリカーボネートボウル	1個
NPT	1/4	-	添付なし	タイヤバルブ付	M：メタルボウル / Z：ナイロンボウル	1個
NPT	1/4	-	B：ブラケットあり	タイヤバルブ付	M：メタルボウル / Z：ナイロンボウル	1個
NPT	1/4	-	B：ブラケットあり	タイヤバルブ付	ポリカーボネートボウル	1個
[Rc(R)] Rc	1/4	-	添付なし	タイヤバルブ付	ポリカーボネートボウル	1個
[Rc(R)] Rc	1/4	-	添付なし	タイヤバルブ付	M：メタルボウル / Z：ナイロンボウル	1個
[Rc(R)] Rc	1/4	-	B：ブラケットあり	タイヤバルブ付	M：メタルボウル / Z：ナイロンボウル	1個
[Rc(R)] Rc	1/4	-	B：ブラケットあり	タイヤバルブ付	ポリカーボネートボウル	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	22日目
- ( - )	22日目
- ( - )	22日目
- ( - )	22日目
- ( - )	22日目
- ( - )	22日目
- ( - )	22日目
- ( - )	22日目

詳細情報

基本情報

基本情報

【特長】・スタンダードタイプの油分除去用のエアフィルタです。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
