制御機器小形電磁弁030シリーズ【1～10個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,476円～10,471円
- 税込単価
- 4,924円～11,518円
小形軽量化と流量増強、しかも電流低減という課題を、先進の技術で解決した気鋭のシ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
製品仕様
基本形式と弁機能
| 項目 | 基本形式 | ||
|---|---|---|---|
| 直接配管・T、F、F01形マニホールド | 030E1 | 030-4E1 | |
| ポジション数 | 2ポジション | ||
| ポート数 | 2・3ポート | 5ポート | |
| 弁機能 | 常時閉（NC） | シングルソレノイド | |
| 項目 | 基本形式 | ||
|---|---|---|---|
| 直接配管・T、F、F01形マニホールド | 030E1 | 030-4E1 | |
| 使用流体 | 空気 | ||
| 作動方式 | 直動形 | 内部パイロット形 | |
| 流量特性 | 音速コンダクタンスC dm3/（s・bar）注1 | 1（P）⇒2（A）0.12 2（A）⇒3（R）0.16 | 1（P）⇒4（A）、2（B）0.12 4（A）⇒5（R1）、2（B）⇒3（R2）0.16 |
| 有効断面積〔Cv値〕 mm2 | 1（P）⇒2（A）0.6〔0.03〕 2（A）⇒3（R）0.8〔0.04〕 | 1（P）⇒4（A）、2（B）0.6〔0.03〕 4（A）⇒5（R1）、2（B）⇒3（R2）0.8〔0.04〕 | |
| 配管接続口径注2 | M5×0.8 | ||
| 給油 | 不要 | ||
| 使用圧力範囲 MPa | 0～0.7 | 0.15～0.7 | |
| 保証耐圧力 MPa | 1.05 | ||
| 応答時間 ON時／OFF時 ms | DC12V、DC24V | 10／25以下 | |
| AC100V、AC200V | 15／40以下 | ||
| 最高作動頻度 Hz | 5 | ||
| 使用温度範囲（雰囲気および使用流体） ℃ | +5～+50 | ||
| 耐衝撃 m/s2 | 117.7 | ||
| 取付方向 | 自由 | ||
注1：音速コンダクタンスの値は計算値であり実測値ではない
電気仕様
| 項目 | 定格電圧 | ||||||
|---|---|---|---|---|---|---|---|
| DC12V | DC24V | AC100V | AC200V | ||||
| 方式 | サージ対策用フライホイルダイオード内蔵 | シェーディング方式 | |||||
| 使用電圧範囲 V | 10.8～13.2 （12±10%） | 21.6～26.4 （24±10%） | 90～132 ［100（-10～+32）%］ | 180～264 ［200（-10～+32）%］ | |||
| 電流値 （定格電圧印加時） | 周波数 Hz | — | — | 50 | 60 | 50 | 60 |
| 起動 mA （r.m.s.） | — | — | 36 | 32 | 18 | 16 | |
| 励磁 mA （r.m.s.） | 130（1.6W） 〔LEDインジケータ付は140（1.7W）〕 | 65（1.6W） 〔LEDインジケータ付は75（1.8W）〕 | 24 | 20 | 12 | 10 | |
| 許容回路漏れ電流値 mA | 8 | 4 | 4 | 2 | |||
| 絶縁抵抗 MΩ | 100以上 | ||||||
| 結線方式とリード線長さ | 標準 | グロメット式：300mm | |||||
| オプション | プラグコネクタ式：300mm オーダーメイドについてはデジタルカタログ786ページをご覧ください。 | ||||||
| リード線の色 | 茶色（+） 黒色（-） | 赤色（+） 黒色（-） | 黄色 | 白色 | |||
| LEDインジケータの色 | 赤色 | 黄色 | 緑色 | ||||
| サージ対策（標準装備） | フライホイルダイオード | バリスタ | |||||

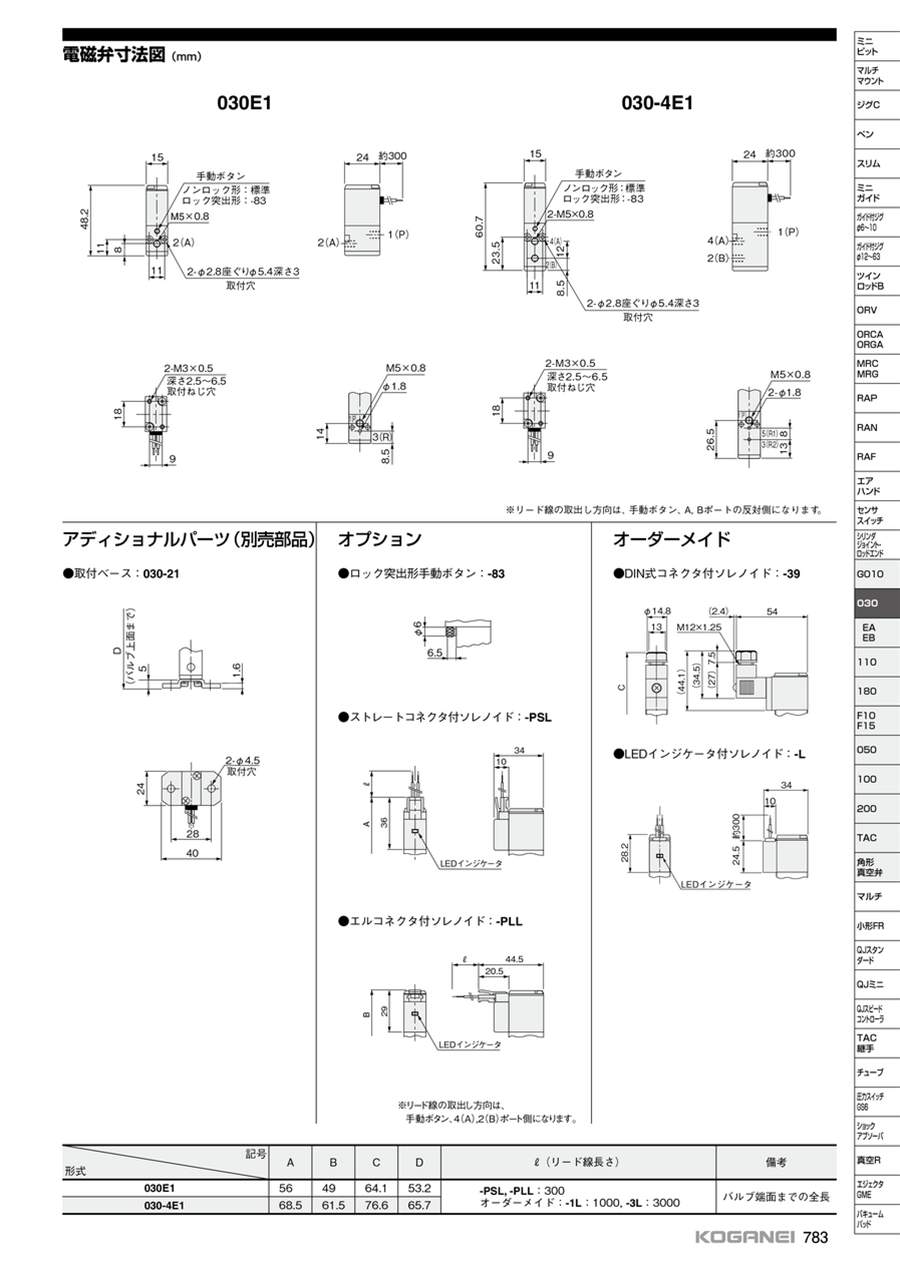

3ポート常時閉（NC）
030E1（非通電時）
コラム、ソレノイドカバー、モールドソレノイド、ブランジャ、ブランジャスプリング、ブランジャピン、手動ボタン、本体、フラッパ、シェーディングコイル（ACソレノイドのみ）
030E1（通電時）
5ポート2ポジション常時閉（NC）
030-4E1（非通電時）
コラム、ソレノイドカバー、モールドソレノイド、ブランジャ、ブランジャスプリング、ブランジャピン、手動ボタン、本体、フラッパ、ダイヤフラム、シェーディングコイル（ACソレノイドのみ）
030-4E1 （通電時）
商品特長詳細
高度な電磁弁システムが、自在に構成できる
- 省スペースとコスト・パフォーマンス重視の030シリーズは信頼性の高い基本機能をベースに、豊富なオプションとオーダーメイド、それにアディショナルパーツを生かした高度な電磁弁システムが、自在に構成できる。
- パワフルで低電流（例：AC100V起動時36mA）で定評のあるソレノイドは、AC用はバリスタ、DC用はフライホイルダイオードをそれぞれ標準装備。信頼の耐サージ設計。
- 29L/min（ANR）供給圧力0.5MPa時の流量を実現。単体・直接配管から多連マニホールドまで、すべてをカバーする柔軟な拡張性と合理性も、大きな特長。
- 着脱が容易で確実なプラグコネクタ（オプション）。
- ストレート、エルの 2 タイプが用意され、いずれも動作確認の容易な LEDインジケータが付いている。
- DIN式コネクタや、1,000mm、3,000mmのリード線も、オーダーメイドで装備できる。
- 整備・調整に配慮したノンロック式手動ボタンを標準装備。指先操作用の突出形ロック式手動ボタン（オプション）も用意されている。
- 取付バルブは単体用と共通ですから、システムアップや連数変更などの変化にも、経済的に即応できる。
- 2・3ポートだけで10連までなら、コンパクトなT形。2・3・5ポート混合で10連までならF形、そして11連以上なら、配管ポートがRc1/8仕様のF01形と、合理的でキメ細かい選択が可能。
性能・試験情報
シリンダ速度の求め方
シリンダ1ストロークに要する時間を求める時には最高速度部分の時間t2にシリンダ遅れ時間（電磁弁に通電してからシリンダが動き始めるまでの遅れ時間）t1に加える。またクッションがある場合は、さらにクッション部分の時間t3を加える。一般にtaは0.2秒程度みておく。
最大駆動速度
遅れ時間
注：バルブの構造上遅れ時間はシリンダ及び配管の容積により変化
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,616円 ( 9,478円 ) | 3日目 |
10,471円 ( 11,518円 ) | 在庫品1日目当日出荷可能 |
9,646円 ( 10,611円 ) | 在庫品1日目当日出荷可能 |
8,559円 ( 9,415円 ) | 11日目 |
8,489円 ( 9,338円 ) | 3日目 |
8,940円 ( 9,834円 ) | 在庫品1日目当日出荷可能 |
8,812円 ( 9,693円 ) | 在庫品1日目当日出荷可能 |
7,577円 ( 8,335円 ) | 3日目 |
8,097円 ( 8,907円 ) | 3日目 |
9,057円 ( 9,963円 ) | 在庫品1日目当日出荷可能 |
9,444円 ( 10,388円 ) | 3日目 |
7,918円 ( 8,710円 ) | 3日目 |
8,277円 ( 9,105円 ) | 3日目 |
9,213円 ( 10,134円 ) | 16日目 |
8,399円 ( 9,239円 ) | 在庫品1日目当日出荷可能 |
6,283円 ( 6,911円 ) | 3日目 |
5,583円 ( 6,141円 ) | 3日目 |
6,144円 ( 6,758円 ) | 3日目 |
5,018円 ( 5,520円 ) | 3日目 |
5,364円 ( 5,900円 ) | 在庫品1日目当日出荷可能 |
5,165円 ( 5,682円 ) | 3日目 |
5,087円 ( 5,596円 ) | 在庫品1日目当日出荷可能 |
5,212円 ( 5,733円 ) | 3日目 |
5,334円 ( 5,867円 ) | 8日目 |
4,882円 ( 5,370円 ) | 3日目 |
4,676円 ( 5,144円 ) | 3日目 |
5,162円 ( 5,678円 ) | 在庫品1日目当日出荷可能 |
5,616円 ( 6,178円 ) | 9日目 |
5,583円 ( 6,141円 ) | 3日目 |
6,170円 ( 6,787円 ) | 3日目 |
6,489円 ( 7,138円 ) | 3日目 |
4,981円 ( 5,479円 ) | 在庫品1日目当日出荷可能 |
5,172円 ( 5,689円 ) | 在庫品1日目当日出荷可能 |
5,561円 ( 6,117円 ) | 在庫品1日目当日出荷可能 |
4,882円 ( 5,370円 ) | 3日目 |
5,583円 ( 6,141円 ) | 在庫品1日目当日出荷可能 |
4,855円 ( 5,341円 ) | 3日目 |
5,317円 ( 5,849円 ) | 在庫品1日目当日出荷可能 |
6,066円 ( 6,673円 ) | 3日目 |
4,676円 ( 5,144円 ) | 3日目 |
4,800円 ( 5,280円 ) | 在庫品1日目当日出荷可能 |
4,476円 ( 4,924円 ) | 9日目 |
詳細情報
基本情報
小形軽量化と流量増強、しかも電流低減という課題を、先進の技術で解決した気鋭のシリーズの空圧用電磁弁。
【特長】
・シリンダ径6～20mmの複動、単動シリンダなど、あらゆる小形アクチュエータの駆動制御に適応
・多様なオプションや、Rc1/8仕様が加わって最大20連まで可能なマニホールドなどを使用
・高度な要求に応える拡張性も魅力
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
