リードスイッチ式有接点 機械式小型圧力スイッチ P4100-W

リードスイッチ式有接点 機械式小型圧力スイッチ P4100-W
通常単価(税別)
-
税込単価
-

【特長】・セレックスFRLとのモジュール接続にも対応しています

詳細情報を確認する
  • 種類
    圧力スイッチ
  • 出力方式
    接点
  • 本体材質
    アルミ合金ダイカスト
  • センサ・モニタ構造
    一体形
  • 出力点数
    1
  • 入力点数
    1
  • 流体の特性
    非腐食性
  • 流体の種類
    空気
  • 圧力の種類
    標準
  • 表示部
    目盛
  • 操作部
    目盛
  • 保護等級
    IP20
  • 接続機器
    2000-W、3000-W、4000-Wシリーズモジュール接続用
  • 使用温度範囲 (℃)
    5～60

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が26型番あります。
数量：

商品情報

外形図

モジュラータイプセレックスFRL リードスイッチ式有接点 機械式小型圧力スイッチ P4100-Wシリーズ 外形図

質量190g

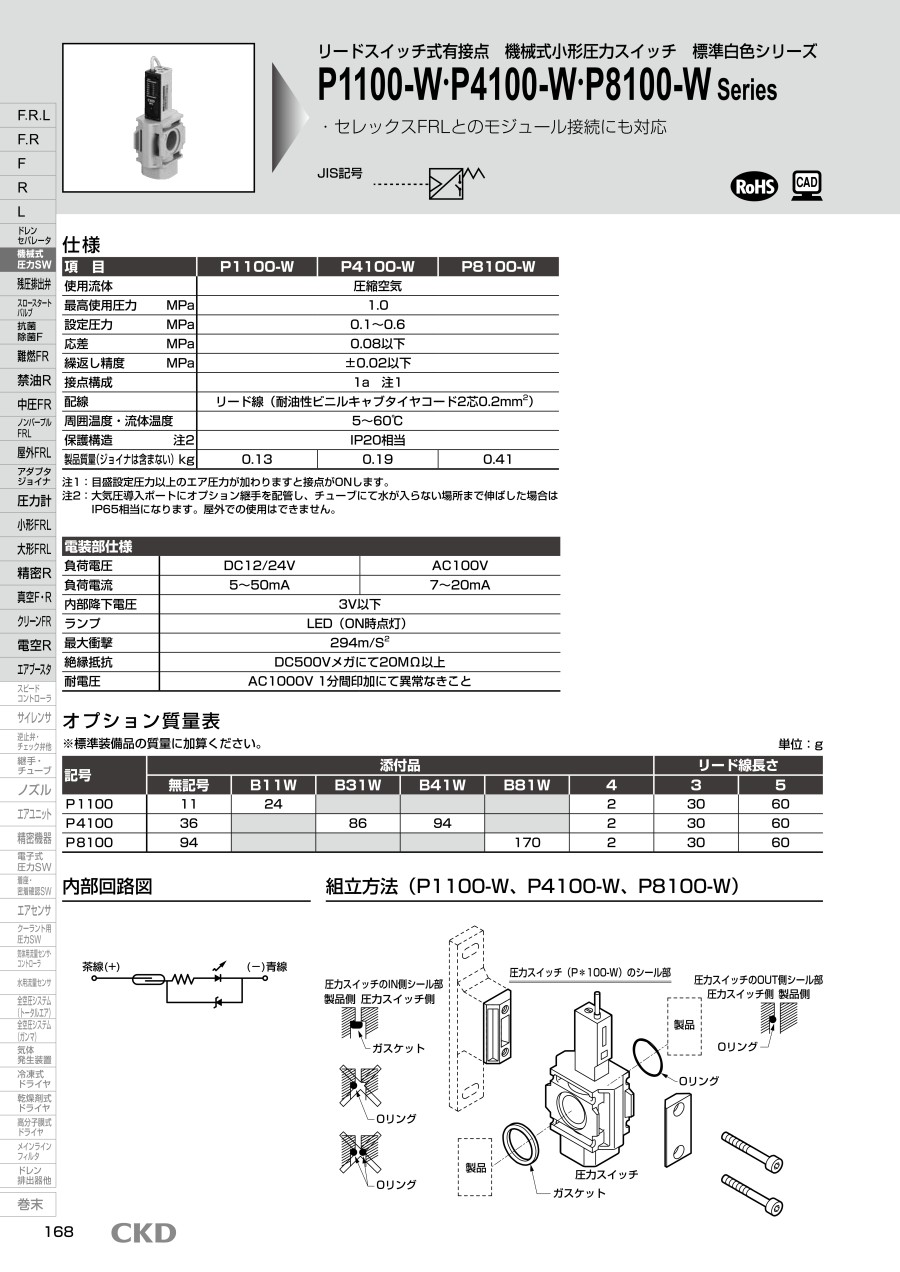

製品仕様

項目P4100-W
使用流体圧縮空気
最高使用圧力 MPa1.0
設定圧力 MPa0.1～0.6
応差 MPa0.08以下
繰返し精度 MPa±0.02以下
接点構成1a 注1
配線リード線（耐油性ビニールキャブタイヤコード2芯0.2mm2）
周囲温度・流体温度5～60℃
保護構造 注2IP20相当
製品質量（ジョイナは含まない） kg0.19

注1:目盛設定圧力以上のエア圧力が加わりますと接点がONします。
注2: 大気圧導入ポートにオプション継手を配管し、チューブにて水が入らない場所まで伸ばした場合はIP65相当になります。屋外での使用はできません。

電装部仕様

負荷電圧DC12/24VAC100V
負荷電流5～50mA7～20mA
内部降下電圧3V以下
ランプLED（ON時点灯）
最大衝撃294m/S2
絶縁抵抗DC500Vメガにて20MΩ以上
耐電圧AC1000V 1分間印加にて異常なきこと

使用例

組立方法

モジュラータイプセレックスFRL リードスイッチ式有接点 機械式小型圧力スイッチ P4100-Wシリーズ 組立方法図

型番リスト

表示件数
  • 1
    • 型番
    P4100-8R-W
    P4100-10R-W
    P4100-[8,10,15]-W-4
    P4100-[8,10,15]-W-4-[3,5]
    P4100-[8,10,15]-W
    P4100-[8,10,15]-W-[3,5]
    P4100-[8,10,15]-W-[B31W,B41W]4
    P4100-[8,10,15]-W-[B31W,B41W]4-[3,5]
    P4100-[8,10,15]-W-[B31W,B41W]
    P4100-[8,10,15]-W-[B31W,B41W]-[3,5]
    P4100-[8,10,15]L-W-4
    P4100-[8,10,15]L-W-4-[3,5]
    P4100-[8,10,15]L-W
    P4100-[8,10,15]L-W-[3,5]
    P4100-[8,10,15]L-W-[B31W,B41W]4
    P4100-[8,10,15]L-W-[B31W,B41W]4-[3,5]
    P4100-[8,10,15]L-W-[B31W,B41W]
    P4100-[8,10,15]L-W-[B31W,B41W]-[3,5]
    P4100-[8,10,15]R-W-4
    P4100-[8,10,15]R-W-4-[3,5]
    P4100-[8,10,15]R-W
    P4100-[8,10,15]R-W-[3,5]
    P4100-[8,10,15]R-W-[B31W,B41W]4
    P4100-[8,10,15]R-W-[B31W,B41W]4-[3,5]
    P4100-[8,10,15]R-W-[B31W,B41W]
    P4100-[8,10,15]R-W-[B31W,B41W]-[3,5]

    配管口の種類

    配管ねじの呼び

    配管ねじの種類

    配管接続方向

    仕様

    オプション

    リード線

    分岐方向

    添付品

    リード線長さ

    仕様

    分岐方向

    大気導入ポート用継手添付（M3エルボ）

    添付品

    		最小発注数量
    めねじ
    1/4
    Rc(R)
    2方向
    白色タイプ
    なし
    1m
    左、下
    ジョイナセットとガスケット
    -
    -
    -
    -
    -
    1個
    めねじ
    3/8
    Rc(R)
    2方向
    白色タイプ
    なし
    1m
    左、下
    ジョイナセットとガスケット
    -
    -
    -
    -
    -
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    -
    -
    -
    -
    -
    1m
    白色タイプ
    左右、下
    あり
    ジョイナセットとガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    -
    -
    -
    -
    -
    3m / 5m
    白色タイプ
    左右、下
    あり
    ジョイナセットとガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    -
    -
    -
    -
    -
    1m
    白色タイプ
    左右、下
    なし
    ジョイナセットとガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    -
    -
    -
    -
    -
    3m / 5m
    白色タイプ
    左右、下
    なし
    ジョイナセットとガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    -
    -
    -
    -
    -
    1m
    白色タイプ
    左右、下
    あり
    T形ブラケット(B310)とガスケット / T形ブラケット(B410)とガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    -
    -
    -
    -
    -
    3m / 5m
    白色タイプ
    左右、下
    あり
    T形ブラケット(B310)とガスケット / T形ブラケット(B410)とガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    -
    -
    -
    -
    -
    1m
    白色タイプ
    左右、下
    なし
    T形ブラケット(B310)とガスケット / T形ブラケット(B410)とガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    -
    -
    -
    -
    -
    3m / 5m
    白色タイプ
    左右、下
    なし
    T形ブラケット(B310)とガスケット / T形ブラケット(B410)とガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    1m
    白色タイプ
    右、下
    あり
    ジョイナセットとガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    3m / 5m
    白色タイプ
    右、下
    あり
    ジョイナセットとガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    1m
    白色タイプ
    右、下
    なし
    ジョイナセットとガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    3m / 5m
    白色タイプ
    右、下
    なし
    ジョイナセットとガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    1m
    白色タイプ
    右、下
    あり
    T形ブラケット(B310)とガスケット / T形ブラケット(B410)とガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    3m / 5m
    白色タイプ
    右、下
    あり
    T形ブラケット(B310)とガスケット / T形ブラケット(B410)とガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    1m
    白色タイプ
    右、下
    なし
    T形ブラケット(B310)とガスケット / T形ブラケット(B410)とガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    3m / 5m
    白色タイプ
    右、下
    なし
    T形ブラケット(B310)とガスケット / T形ブラケット(B410)とガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    1m
    白色タイプ
    左、下
    あり
    ジョイナセットとガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    3m / 5m
    白色タイプ
    左、下
    あり
    ジョイナセットとガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    1m
    白色タイプ
    左、下
    なし
    ジョイナセットとガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    3m / 5m
    白色タイプ
    左、下
    なし
    ジョイナセットとガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    1m
    白色タイプ
    左、下
    あり
    T形ブラケット(B310)とガスケット / T形ブラケット(B410)とガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    3m / 5m
    白色タイプ
    左、下
    あり
    T形ブラケット(B310)とガスケット / T形ブラケット(B410)とガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    1m
    白色タイプ
    左、下
    なし
    T形ブラケット(B310)とガスケット / T形ブラケット(B410)とガスケット
    1個
    めねじ
    1/4 / 3/8 / 1/2
    Rc(R)
    2方向
    -
    -
    -
    -
    -
    3m / 5m
    白色タイプ
    左、下
    なし
    T形ブラケット(B310)とガスケット / T形ブラケット(B410)とガスケット
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,699円
    ( 7,369円 )
    7日目
    6,699円
    ( 7,369円 )
    9日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・セレックスFRLとのモジュール接続にも対応しています

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
