ＣＫＤ

圧縮空気用流量センサ フルーレックス 表示分離型 PFDシリーズ

圧縮空気用流量センサ フルーレックス 表示分離型 PFDシリーズ
  • 種類
    流量センサ
  • 本体材質
    アルミニウム合金
  • センサ・モニタ構造
    分離形・コネクタ接続
  • 出力点数
    3
  • 入力点数
    2
  • 流体の特性
    非腐食性
  • 流体の種類
    空気 / 窒素ガス
  • 圧力の種類
    標準
  • 耐圧力 (MPa)
    1.5
  • 電源電圧の種類
    DC
  • 電源電圧 (V)
    24
  • ヒステリシス (%FS)
    ±3
  • 流れ方向
    左→右方向
  • 表示部
    デジタル
  • 操作部
    デジタル
  • 保護等級
    IP64
  • 使用温度範囲 (℃)
    0～50
  • 使用湿度範囲
    85％R.H.以下（但し、結露のなきこと）

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が45型番あります。
数量：

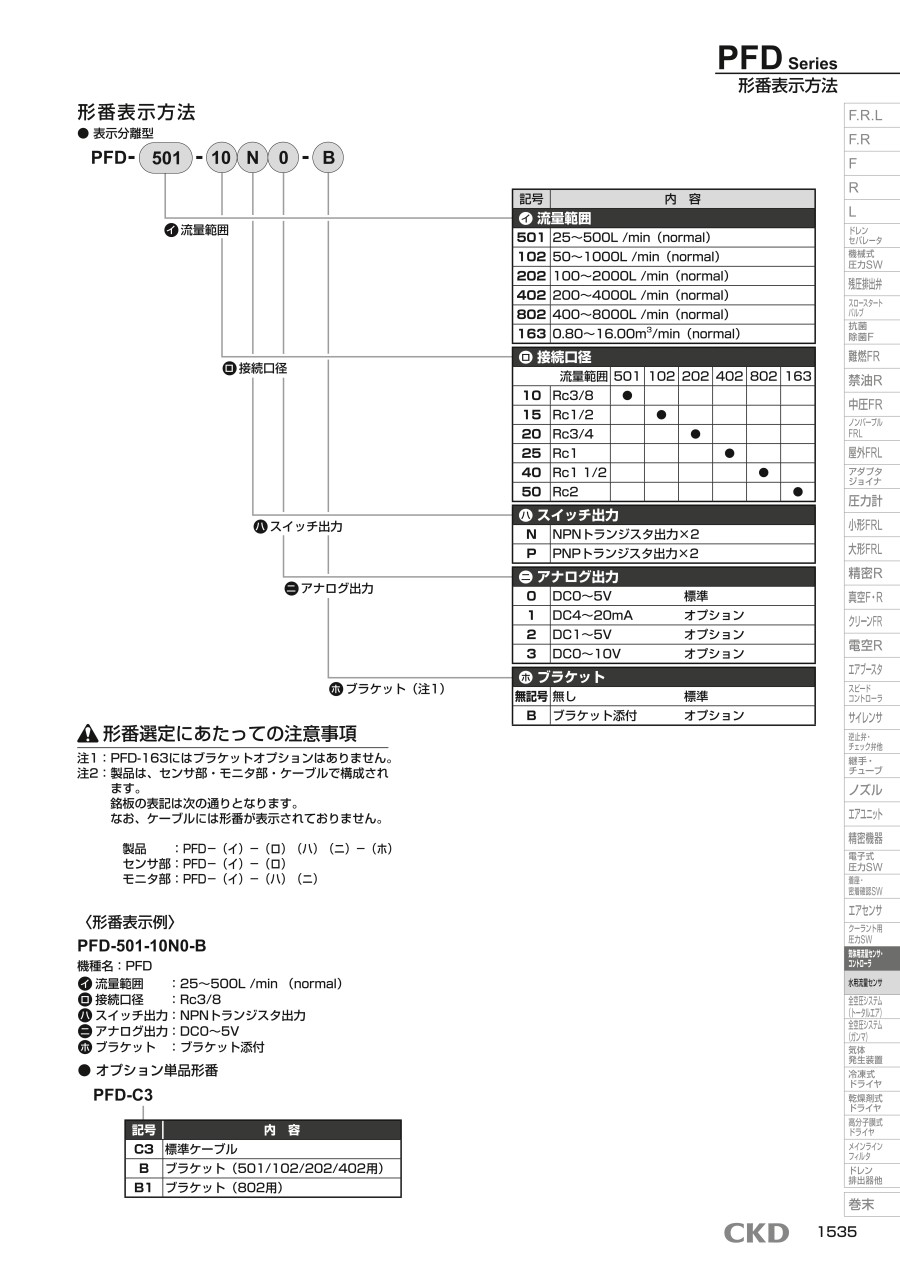

型番リスト

表示件数
  • 1
    • 型番
    PFD-102-[10,15,20,25,40,50][N,P]0
    PFD-102-[10,15,20,25,40,50][N,P]0-B
    PFD-102-[10,15,20,25,40,50][N,P]1
    PFD-102-[10,15,20,25,40,50][N,P]1-B
    PFD-102-[10,15,20,25,40,50][N,P]2
    PFD-102-[10,15,20,25,40,50][N,P]2-B
    PFD-102-[10,15,20,25,40,50][N,P]3
    PFD-102-[10,15,20,25,40,50][N,P]3-B
    PFD-163-[10,15,20,25,40,50][N,P]0
    PFD-163-[10,15,20,25,40,50][N,P]1
    PFD-163-[10,15,20,25,40,50][N,P]2
    PFD-163-[10,15,20,25,40,50][N,P]3
    PFD-202-20N3-B
    PFD-202-[10,15,20,25,40,50][N,P]0
    PFD-202-[10,15,20,25,40,50][N,P]0-B
    PFD-202-[10,15,20,25,40,50][N,P]1
    PFD-202-[10,15,20,25,40,50][N,P]1-B
    PFD-202-[10,15,20,25,40,50][N,P]2
    PFD-202-[10,15,20,25,40,50][N,P]2-B
    PFD-202-[10,15,20,25,40,50][N,P]3
    PFD-202-[10,15,20,25,40,50][N,P]3-B
    PFD-402-[10,15,20,25,40,50][N,P]0
    PFD-402-[10,15,20,25,40,50][N,P]0-B
    PFD-402-[10,15,20,25,40,50][N,P]1
    PFD-402-[10,15,20,25,40,50][N,P]1-B
    PFD-402-[10,15,20,25,40,50][N,P]2
    PFD-402-[10,15,20,25,40,50][N,P]2-B
    PFD-402-[10,15,20,25,40,50][N,P]3
    PFD-402-[10,15,20,25,40,50][N,P]3-B
    PFD-501-[10,15,20,25,40,50][N,P]0
    PFD-501-[10,15,20,25,40,50][N,P]0-B
    PFD-501-[10,15,20,25,40,50][N,P]1
    PFD-501-[10,15,20,25,40,50][N,P]1-B
    PFD-501-[10,15,20,25,40,50][N,P]2
    PFD-501-[10,15,20,25,40,50][N,P]2-B
    PFD-501-[10,15,20,25,40,50][N,P]3
    PFD-501-[10,15,20,25,40,50][N,P]3-B
    PFD-802-[10,15,20,25,40,50][N,P]0
    PFD-802-[10,15,20,25,40,50][N,P]0-B
    PFD-802-[10,15,20,25,40,50][N,P]1
    PFD-802-[10,15,20,25,40,50][N,P]1-B
    PFD-802-[10,15,20,25,40,50][N,P]2
    PFD-802-[10,15,20,25,40,50][N,P]2-B
    PFD-802-[10,15,20,25,40,50][N,P]3
    PFD-802-[10,15,20,25,40,50][N,P]3-B

    出力方式

    流量範囲（最大値）

    (L/min)

    配管口の種類

    配管ねじの呼び

    配管ねじの種類

    アナログ出力仕様

    アナログ電圧出力

    (V)

    ブラケット

    スイッチ出力

    流量範囲詳細

    (L/min)

    		最小発注数量
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 1000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-5V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 1000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-5V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 1000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電流
    -
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 1000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電流
    -
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 1000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC1-5V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 1000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC1-5V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 1000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-10V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 1000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-10V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [5000以上] 16000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-5V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [5000以上] 16000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電流
    -
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [5000以上] 16000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC1-5V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [5000以上] 16000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-10V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / アナログ / パルス
    [500～5000未満] 2000
    めねじ
    3/4
    Rc(R)
    電圧
    DC0-10V
    ブラケット添付
    NPNトランジスタ出力×2
    100～2000
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 2000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-5V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 2000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-5V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 2000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電流
    -
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 2000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電流
    -
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 2000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC1-5V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 2000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC1-5V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 2000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-10V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 2000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-10V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 4000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-5V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 4000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-5V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 4000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電流
    -
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 4000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電流
    -
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 4000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC1-5V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 4000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC1-5V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 4000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-10V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 4000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-10V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 500
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-5V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 500
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-5V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 500
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電流
    -
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 500
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電流
    -
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 500
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC1-5V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 500
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC1-5V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 500
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-10V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [500～5000未満] 500
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-10V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [5000以上] 8000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-5V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [5000以上] 8000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-5V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [5000以上] 8000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電流
    -
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [5000以上] 8000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電流
    -
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [5000以上] 8000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC1-5V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [5000以上] 8000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC1-5V
    ブラケット添付
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [5000以上] 8000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-10V
    なし(標準)
    -
    -
    1個
    NPNオープンコレクタ / PNPオープンコレクタ
    [5000以上] 8000
    めねじ
    1/8 / 3/8 / 1/2 / 3/4 / 1 / 2
    Rc(R)
    電圧
    DC0-10V
    ブラケット添付
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    149,327円
    ( 164,260円 )
    9日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・総合精度±4%F.Sで流量を検出
    ・圧力変動、温度変動による補正不要
    ・基準状態（0℃、101.3kPa）に換算して、流量表示
    ・積算表示、積算値パルス出力可能
    ・流量レンジ、各種電気出力など多彩な機能、バリエーション

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
