ＣＫＤ

複合機能付ユニットシリンダ UCA2シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

【在庫品多数】一般形タイトシリンダCMK2シリーズ

4.3

通常価格(税別)： 3,688円 (税込価格：4,057円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

一般形マイクロシリンダCMA2シリーズ

通常価格(税別)： 5,337円 (税込価格：5,871円)

通常出荷日：在庫品1日目

ツインロッド&両ロッド構造で、ショックアブソーバを内蔵。【特長】・使い...

詳細情報を確認する

種類
ガイド付シリンダ
シリンダ作動方式
複動
ロッド作動方式
両ロッド
本体形状
ツインロッド
付加機能
高剛性・高精度ガイド / ロッド回り止め機能付
環境・用途
標準
周囲温度 (℃)
-10～60

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が9型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

複合機能付ユニットシリンダUCA2シリーズの仕様

複合機能付ユニットシリンダUCA2シリーズイメージ

バリエーション	形番 JIS記号	チューブ内径（mm）	標準ストローク（mm）								最小ストローク	最大ストローク	固定方法		オプション
			標準ストローク（mm）										ボディ固定	プレート固定	ノンパープル
			25	50	75	100	125	150	175	200			X	Y	P6
すべり軸受タイプスイッチ付	UCA2 UCA2-L （スイッチ付）	φ10（内径10mm）	●	●	●	●	-	-	-	-	25	100	●	●	●
すべり軸受タイプスイッチ付	UCA2 UCA2-L （スイッチ付）	φ16（内径16mm）・φ25（内径25mm）・φ32（内径32mm）	●	●	●	●	●	●	●	●	25	200	●	●	●
ころがり軸受タイプスイッチ付	UCA2-B UCA2-BL （スイッチ付）	φ10（内径10mm）	●	●	●	●	-	-	-	-	25	100	●	●	●
ころがり軸受タイプスイッチ付	UCA2-B UCA2-BL （スイッチ付）	φ16（内径16mm）・φ25（内径25mm）・φ32（内径32mm）	●	●	●	●	●	●	●	●	25	200	●	●	●

※ ●：標準

型番リスト

表示件数

型番

UCA2-BL-Y-16-100

UCA2-BL-Y-16-100-T2V-D

UCA2-L-X-16-25

UCA2-L-X-16-25-T0H-D

UCA2-L-X-16-25-T5V-D-P2

UCA2-L-Y-16-100

UCA2-L-Y-16-100-T5H5-D

UCA2-L-Y-25-175

UCA2-L-Y-25-175-T3H3-D-P2

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

スイッチ有無

軸受方式

仕様

配管ねじ種類

オプション

スイッチ

スイッチ数

リード線長さ

(m)

最小発注数量

100	16	0.15～1.0	あり	ころがり軸受け	プレート固定タイプ	Rcねじ	-	-	-	-	1個
100	16	0.15～1.0	あり	ころがり軸受け	プレート固定タイプ	Rcねじ	-	T2V	2個付	1（標準）	1個
25	16	0.15～1.0	あり	すべり軸受け	ボディ固定タイプ	Rcねじ	-	-	-	-	1個
25	16	0.15～1.0	あり	すべり軸受け	ボディ固定タイプ	Rcねじ	-	T0H	2個付	1（標準）	1個
25	16	0.15～1.0	あり	すべり軸受け	ボディ固定タイプ	Rcねじ	両側調整ストッパ	T5V	2個付	1（標準）	1個
100	16	0.15～1.0	あり	すべり軸受け	プレート固定タイプ	Rcねじ	-	-	-	-	1個
100	16	0.15～1.0	あり	すべり軸受け	プレート固定タイプ	Rcねじ	-	T5H	2個付	5（オプション）	1個
175	25	0.1～1.0	あり	すべり軸受け	プレート固定タイプ	Rcねじ	-	-	-	-	1個
175	25	0.1～1.0	あり	すべり軸受け	プレート固定タイプ	Rcねじ	両側調整ストッパ	T3H	2個付	3（オプション）	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
53,457円 ( 58,803円 )	8日目
- ( - )	6日目
27,214円 ( 29,935円 )	17日目
27,020円 ( 29,722円 )	7日目
- ( - )	6日目
28,705円 ( 31,576円 )	7日目
- ( - )	6日目
47,812円 ( 52,593円 )	7日目

詳細情報

基本情報

基本情報

ツインロッド&両ロッド構造で、ショックアブソーバを内蔵。
【特長】
・使い方は、用途に応じて、ボディ固定とエンドプレート固定の2通りから選択
・ツインロッドタイプのため、軌道の直進性に優れ、ころがり軸受（ベアリング）タイプは、さらに高精度化・長寿命化を実現
・スリムな設計の小形タイプながら並列ダブルピストンによる高推力
・ソフトストップ機能付で衝撃の少ない搬送が可能
・オプションとして標準ストローク間のストローク調整が可能
【用途】
・高推力を求められながら、衝撃や騒音の少ない搬送に最適です

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

■CKD商品選定ページはこちら

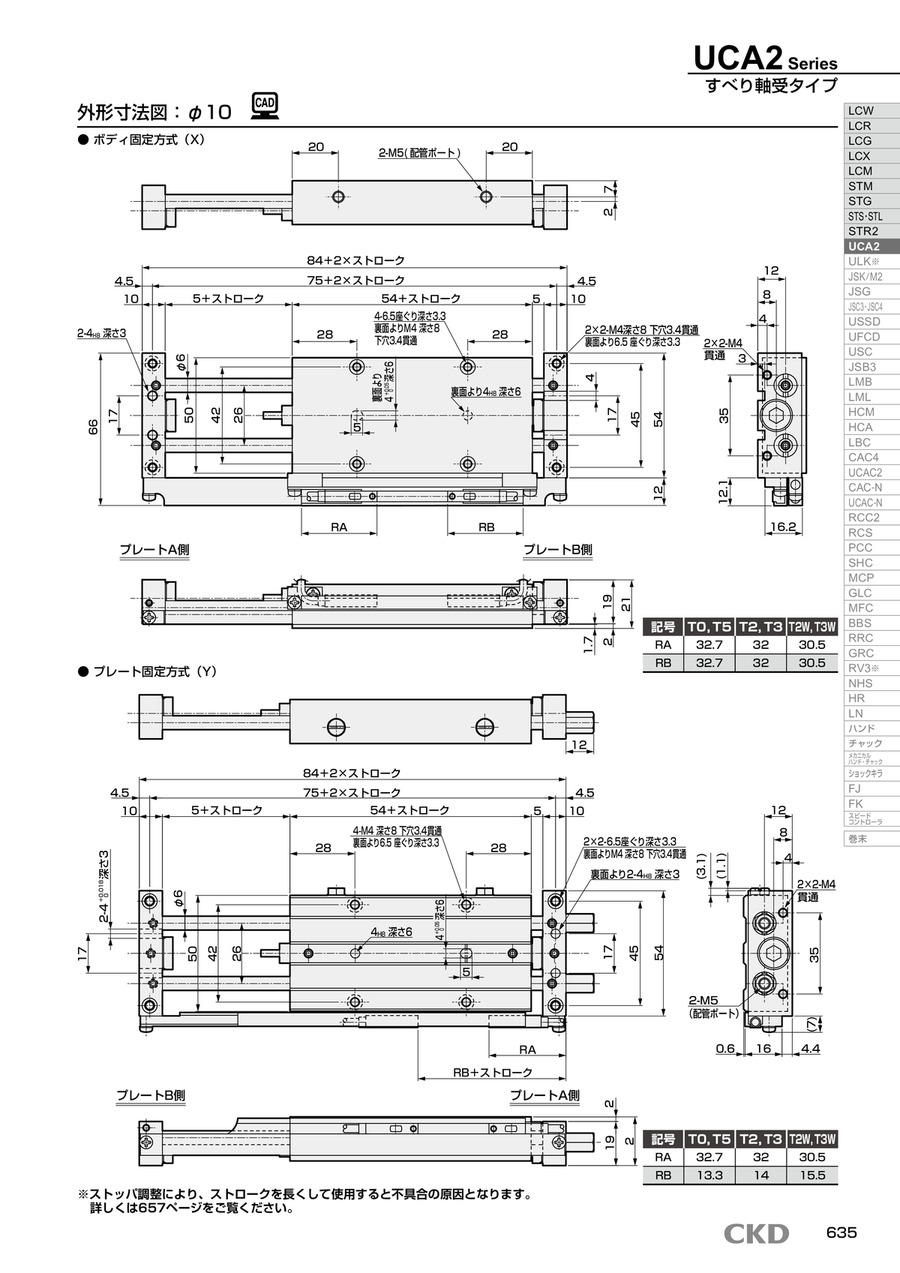

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
複合機能付スーパーツインロッドシリンダ STR2シリーズ
ツインロッドで2倍の推力と不回転精度UPを実現しました。ピック＆プレース用に最適です。
ＣＫＤ
複合機能付ガイド付シリンダ STSシリーズ
ショートストロークタイプです。内径・バリエーション共に豊富なラインナップがございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

複合機能付ユニットシリンダ UCA2シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qストッパの調整方法を教えてください。

詳細は、「空圧シリンダ総合Ⅱ」カタログのP657をご参照ください。
