ＣＫＤ

高精度ガイド付スーパーロッドレスシリンダSRM3シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

スーパーロッドレスシリンダ SRL3シリーズ

通常価格(税別)： 22,700円 (税込価格：24,970円)

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

高精度ガイド付スーパーロッドレスシリンダSRG3シリーズ

通常価格(税別)： 73,261円 (税込価格：80,587円)

通常出荷日：9 日目～

スーパーロッドレスシリンダの内径サイズΦ25～63に二軸の高精度リニアガイドを...

詳細情報を確認する

種類
ロッドレスシリンダ
ロッドレスシリンダジョイント形式
メカジョイント式
ガイド方式
リニアガイド
テーブル材質
アルミニウム合金
特性
なし
最高使用圧力 (MPa)
0.7
テーブル表面処理
アルマイト
使用速度 (mm/s)
50～1500

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が58型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

SRM3-25[B,L,N,R]-1000

SRM3-25[B,L,N,R]-1000-C[0,1]

SRM3-25[B,L,N,R]-200

SRM3-25[B,L,N,R]-200-C[0,1]

SRM3-25[B,L,N,R]-300

SRM3-25[B,L,N,R]-300-C[0,1]

SRM3-25[B,L,N,R]-400

SRM3-25[B,L,N,R]-400-C[0,1]

SRM3-25[B,L,N,R]-500

SRM3-25[B,L,N,R]-500-C[0,1]

SRM3-25[B,L,N,R]-600

SRM3-25[B,L,N,R]-600-C[0,1]

SRM3-25[B,L,N,R]-700

SRM3-25[B,L,N,R]-700-C[0,1]

SRM3-25[B,L,N,R]-800

SRM3-25[B,L,N,R]-800-C[0,1]

SRM3-25[B,L,N,R]-900

SRM3-25[B,L,N,R]-900-C[0,1]

SRM3-25B-500-C1

SRM3-25N-800-C1

SRM3-40[B,L,N,R]-1000

SRM3-40[B,L,N,R]-1000-C[0,1]

SRM3-40[B,L,N,R]-1100

SRM3-40[B,L,N,R]-1100-C[0,1]

SRM3-40[B,L,N,R]-1200

SRM3-40[B,L,N,R]-1200-C[0,1]

SRM3-40[B,L,N,R]-1300

SRM3-40[B,L,N,R]-1300-C[0,1]

SRM3-40[B,L,N,R]-1400

SRM3-40[B,L,N,R]-1400-C[0,1]

SRM3-40[B,L,N,R]-1500

SRM3-40[B,L,N,R]-1500-C[0,1]

SRM3-40[B,L,N,R]-1600

SRM3-40[B,L,N,R]-1600-C[0,1]

SRM3-40[B,L,N,R]-1700

SRM3-40[B,L,N,R]-1700-C[0,1]

SRM3-40[B,L,N,R]-1800

SRM3-40[B,L,N,R]-1800-C[0,1]

SRM3-40[B,L,N,R]-200

SRM3-40[B,L,N,R]-200-C[0,1]

SRM3-40[B,L,N,R]-300

SRM3-40[B,L,N,R]-300-C[0,1]

SRM3-40[B,L,N,R]-400

SRM3-40[B,L,N,R]-400-C[0,1]

SRM3-40[B,L,N,R]-500

SRM3-40[B,L,N,R]-500-C[0,1]

SRM3-40[B,L,N,R]-600

SRM3-40[B,L,N,R]-600-C[0,1]

SRM3-40[B,L,N,R]-700

SRM3-40[B,L,N,R]-700-C[0,1]

SRM3-40[B,L,N,R]-800

SRM3-40[B,L,N,R]-800-C[0,1]

SRM3-40[B,L,N,R]-900

SRM3-40[B,L,N,R]-900-C[0,1]

SRM3-40B-1500-C0

SRM3-40B-1800-T0H-4

SRM3-40B-500-T0H3-D

SRM3-63B-1600-T0H5-D-A

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

走行荷重許容値（垂直）

(kg)

最低使用圧力

(MPa)

静的許容モーメント MA

(N・m)

静的許容モーメント MB

(N・m)

静的許容モーメント MC

(N・m)

接続口径

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

仕様

スイッチ

オプション

スイッチ用磁石

リード線長さ

(m)

スイッチ数

クッション

ポート位置

クッション

スイッチなしの場合は必ずC0またはC1を選択してください。

最小発注数量

25	1000	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
25	1000	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
25	101～250	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
25	101～250	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
25	251～500	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
25	251～500	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
25	251～500	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
25	251～500	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
25	251～500	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
25	251～500	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
25	501～1000	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
25	501～1000	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
25	501～1000	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
25	501～1000	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
25	501～1000	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
25	501～1000	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
25	501～1000	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
25	501～1000	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8		118	112	57mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
25	251～500	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8	500	118	112	57mm	標準形	なし	なし	無接点スイッチ用磁石内蔵	なし	なし	両側クッション付	ポート：F位置（標準）、クッションニードル：F位置（標準）	-	-	1個
25	501～1000	10.1～20.0	100.1～150.0	100.1～150.0	50.1～75.0	10.2	0.15	16	18	16	Rc1/8	800	118	112	57mm	標準形	なし	なし	無接点スイッチ用磁石内蔵	なし	なし	クッションなし	ポート：F位置（標準）、クッションニードル：F位置（標準）	-	-	1個
40	1000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	1000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	1100	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	1100	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	101～250	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	101～250	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	251～500	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	251～500	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	251～500	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	251～500	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	251～500	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	251～500	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	501～1000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	501～1000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	501～1000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	501～1000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	501～1000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	501～1000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	501～1000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	スイッチ付	1個
40	501～1000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4		166	156	75mm	標準形	-	-	-	-	-	-	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	C0：有接点スイッチ用磁石内蔵 / C1：無接点スイッチ用磁石内蔵	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4	1500	166	156	75mm	標準形	なし	なし	有接点スイッチ用磁石内蔵	なし	なし	両側クッション付	ポート：F位置（標準）、クッションニードル：F位置（標準）	-	-	1個
40	1001～2000	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4	1800	166	156	75mm	標準形	T0H	なし	-	1	4個付	両側クッション付	ポート：F位置（標準）、クッションニードル：F位置（標準）	-	-	1個
40	251～500	40.1～60.0	150.1～200.0	150.1～	50.1～75.0	40.8	0.15	50	60	50	Rc1/4	500	166	156	75mm	標準形	T0H	なし	-	3	2個付	両側クッション付	ポート：F位置（標準）、クッションニードル：F位置（標準）	-	-	1個
63	1001～2000	100.1～150.0	200.1～300.0	150.1～	75.1～100.0	132.7	0.1	200	260	200	Rc3/8	1600	250	224	100mm	標準形	T0H	全ストローク調整両側、ショックキラー付	-	5	2個付	両側クッション付	ポート：F位置（標準）、クッションニードル：F位置（標準）	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
- ( - )	17日目
126,378円 ( 139,016円 )	17日目
136,384円 ( 150,022円 )	17日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
221,666円 ( 243,833円 )	24日目
237,736円 ( 261,510円 )	24日目
166,265円 ( 182,892円 )	34日目
349,949円 ( 384,944円 )	25日目

詳細情報

基本情報

基本情報

スーパーロッドレスシリンダの内径サイズΦ25～63に二軸の高精度リニアガイドを一体的に取り付けた高精度ガイド付ロッドレスシリンダです。部品などの高精度搬送に最適です。
【特長】
・全ストローク調整ユニットを確実に固定：全ストローク調整ショックキラー付きユニットは専用板ナットで確実に固定されており、カバーとの間のスペーサが不要で、ストローク端での位置ずれを防止します

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

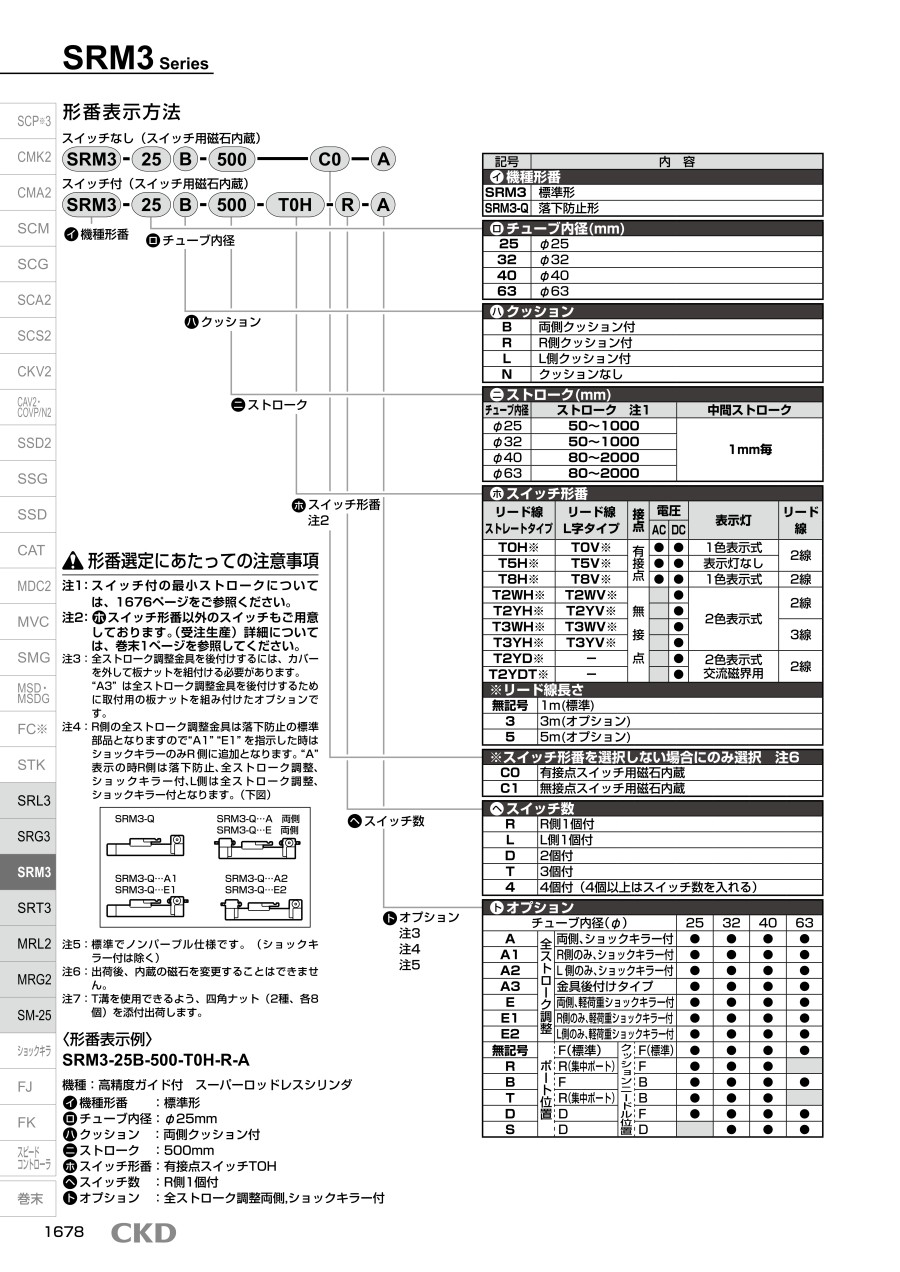

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
