ＣＫＤ

高精度ガイド付スーパーロッドレスシリンダSRG3シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

マグネット式スーパーロッドレスシリンダMRL2シリーズ

通常価格(税別)： 15,720円 (税込価格：17,292円)

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

スーパーロッドレスシリンダ SRL3シリーズ

通常価格(税別)： 22,700円 (税込価格：24,970円)

通常出荷日：6 日目～

スーパーロッドレスシリンダの内径サイズΦ16、Φ25に一軸の高精度リニアガイド...

詳細情報を確認する

種類
ロッドレスシリンダ
ロッドレスシリンダジョイント形式
メカジョイント式
ガイド方式
リニアガイド
テーブル材質
アルミニウム合金
特性
なし
最高使用圧力 (MPa)
0.7
テーブル表面処理
アルマイト
使用速度 (mm/s)
50～1000

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

フートブラケット付SRG3-LB-※※-※※※

フートブラケット付SRG3-LB1-※※-※※※

製品仕様

項目	SRG3（標準形）
チューブ内径	φ12	φ16	φ20	φ25
作動方式	複動形
使用流体	圧縮空気
最高使用圧力 MPa	0.7
最低使用圧力 MPa	0.2			0.1
耐圧力 MPa	1.05
周囲温度 ℃	5～60
接続口径	M5		Rc1/8
ストローク許容差 mm	0～+2.0
使用ピストン速度 mm/s	50～1000
繰返し停止精度 mm	±0.05（ショックキラー付の場合）
クッション	エアクッション
給油	不要〔給油時はタービン油1種ISO VG32を使用してください。なお、給油開始後は、継続して給油してください。〕

内部構造

部品リスト

品番	部品名称	材質	備考	品番	部品名称	材質	備考
1	六角穴付ボルト	合金鋼	黒染	7	六角穴付ボルト	合金鋼	亜鉛クロメート
2	高精度ガイド	ステンレス鋼	-	8	接続プレート	アルミニウム合金	アルマイト
3	六角穴付ボルト	合金鋼	黒染	9	キー	鋼	黒染
4	ガイドホルダ	アルミニウム合金	アルマイト	10	六角穴付ボルト	合金鋼	黒染
5	板ナット（B）	鋼	黒染	11	六角穴付ボルト	合金鋼	亜鉛クロメート
6	ストッパプレート	鋼	亜鉛クロメート	12	テーブル	アルミニウム合金	アルマイト

規格表

フートブラケット付SRG3-LB-※※-※※※

フートブラケット付SRG3-LB1-※※-※※※

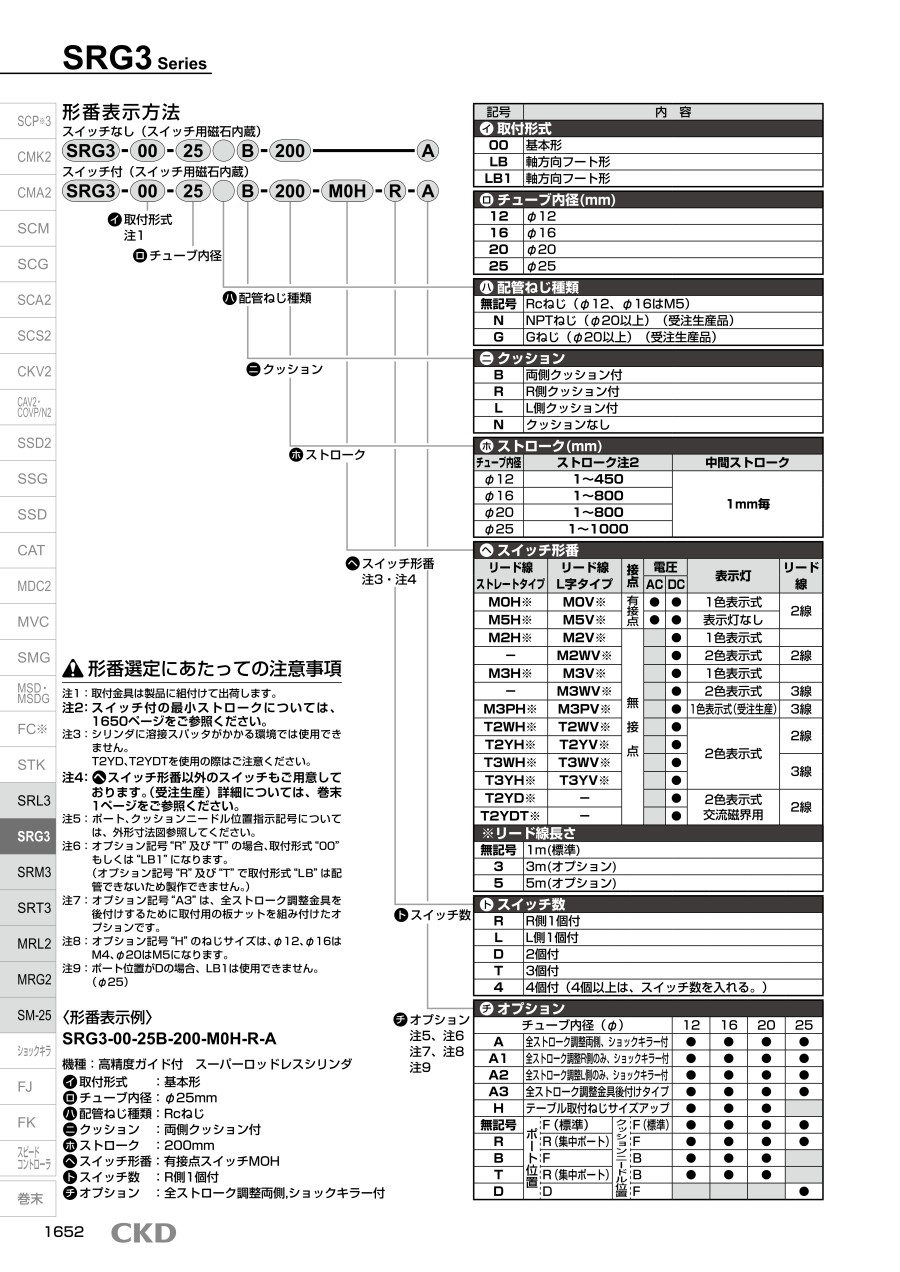

型番リスト

表示件数

型番

SRG3-00-16[B,L,N,R]-200

SRG3-00-16[B,L,N,R]-300

SRG3-00-16[B,L,N,R]-400

SRG3-00-16[B,L,N,R]-500

SRG3-00-16[B,L,N,R]-600

SRG3-00-16[B,L,N,R]-700

SRG3-00-16[B,L,N,R]-800

SRG3-00-16B-600

SRG3-00-25[B,L,N,R]-1000

SRG3-00-25[B,L,N,R]-200

SRG3-00-25[B,L,N,R]-300

SRG3-00-25[B,L,N,R]-400

SRG3-00-25[B,L,N,R]-500

SRG3-00-25[B,L,N,R]-600

SRG3-00-25[B,L,N,R]-700

SRG3-00-25[B,L,N,R]-800

SRG3-00-25[B,L,N,R]-900

SRG3-00-25N-500-M3H-D-A

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

走行荷重許容値（垂直）

(kg)

最低使用圧力

(MPa)

静的許容モーメント MA

(N・m)

静的許容モーメント MB

(N・m)

静的許容モーメント MC

(N・m)

接続口径

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

ブラケット

スイッチ

オプション

リード線長さ

(m)

スイッチ数

クッション

配管ねじ種類

取付形式

ポート位置

クッション

配管ねじ種類

最小発注数量

16	101～250	1.1～5.0	50.1～100.0	50.1～75.0	40.1～50.0	4.1	0.2	2.5	1	5.5	M5		88	54.5	45mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
16	251～500	1.1～5.0	50.1～100.0	50.1～75.0	40.1～50.0	4.1	0.2	2.5	1	5.5	M5		88	54.5	45mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
16	251～500	1.1～5.0	50.1～100.0	50.1～75.0	40.1～50.0	4.1	0.2	2.5	1	5.5	M5		88	54.5	45mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
16	251～500	1.1～5.0	50.1～100.0	50.1～75.0	40.1～50.0	4.1	0.2	2.5	1	5.5	M5		88	54.5	45mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
16	501～1000	1.1～5.0	50.1～100.0	50.1～75.0	40.1～50.0	4.1	0.2	2.5	1	5.5	M5		88	54.5	45mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
16	501～1000	1.1～5.0	50.1～100.0	50.1～75.0	40.1～50.0	4.1	0.2	2.5	1	5.5	M5		88	54.5	45mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
16	501～1000	1.1～5.0	50.1～100.0	50.1～75.0	40.1～50.0	4.1	0.2	2.5	1	5.5	M5		88	54.5	45mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
16	501～1000	1.1～5.0	50.1～100.0	50.1～75.0	40.1～50.0	4.1	0.2	2.5	1	5.5	M5	600	88	54.5	45mm	なし	なし	なし	なし	なし	両側クッション付	Rcねじ	基本形	ポート：F位置（標準）、クッションニードル：F位置（標準）	-	-	1個
25	1000	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	9.2	0.1	6.5	2.5	17	Rc1/8		122	80	63.5mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
25	101～250	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	9.2	0.1	6.5	2.5	17	Rc1/8		122	80	63.5mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
25	251～500	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	9.2	0.1	6.5	2.5	17	Rc1/8		122	80	63.5mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
25	251～500	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	9.2	0.1	6.5	2.5	17	Rc1/8		122	80	63.5mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
25	251～500	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	9.2	0.1	6.5	2.5	17	Rc1/8		122	80	63.5mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
25	501～1000	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	9.2	0.1	6.5	2.5	17	Rc1/8		122	80	63.5mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
25	501～1000	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	9.2	0.1	6.5	2.5	17	Rc1/8		122	80	63.5mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
25	501～1000	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	9.2	0.1	6.5	2.5	17	Rc1/8		122	80	63.5mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
25	501～1000	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	9.2	0.1	6.5	2.5	17	Rc1/8		122	80	63.5mm	なし	-	-	-	-	-	-	基本形	-	L側クッション付 / R側クッション付 / なし / 両側クッション付	Rcねじ	1個
25	251～500	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	9.2	0.1	6.5	2.5	17	Rc1/8	500	122	80	63.5mm	なし	M3H	全ストローク調整両側、ショックキラー付	1	2個付	クッションなし	Rcねじ	基本形	ポート：F位置（標準）、クッションニードル：F位置（標準）	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
73,261円 ( 80,587円 )	19日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
119,358円 ( 131,294円 )	19日目

詳細情報

基本情報

基本情報

スーパーロッドレスシリンダの内径サイズΦ16、Φ25に一軸の高精度リニアガイドを一体的に取り付けた高精度ガイド付ロッドレスシリンダです。小物部品の高精度搬送に最適です。
【特長】
・コンパクトに高精度を実現：スーパーロッドレスシリンダ（SRL3）の側面に、一軸の高精度ガイドを取り付け一体化したことで、ガイド付ロッドレスシリンダとしての小型化を実現。装置の小型化を実現します
・SRL3と同様の薄型設計が可能：偏平ロッドレスシリンダ構造により、テーブルの位置が極めて低く、装置の薄型設計が可能となります。また、SRL3を基本としているので、ストロークの長さの取り合い寸法に互換性があり、設計変更も容易に行えます
・集中ポート：シリンダの設置場所に応じて、集中ポート（一方向配管）、標準ポート（両側配管）が自由に選択可能。装置をコンパクトにできます

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
