コガネイ

エアハンドフラット形 AFDPGシリーズ

カタログ |

通常単価(税別): 64,696円～83,298円特別価格

税込単価: 71,166円～91,628円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～3日目一部当日出荷可能

同期形、非同期形、ロング形豊富なバリエーションのハンド。【特長】・Φ6～18（シリンダ径6～18mm）...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

標準形・ロング形の外観

非同期形

項目	形式
項目	AFDPG-6	AFDPG-8	AFDPG-12	AFDPG-14	AFDPG-18	AFDPG-25
使用シリンダ径 mm	φ6×2	φ8×2	φ12×2	φ14×2	φ18×2	φ25×2
作動形式	複動形
使用流体	空気
使用圧力範囲 MPa	0.2～0.7		0.15～0.7
保証耐圧力 MPa	1.05
使用温度範囲 ℃	0～+60（凍結なきこと）
最高作動頻度 cycle/min	120			100		80
給油	不要
実効把持力^注1 N	12	17	44	58	105	210
開閉ストローク^注2 mm	12	16	22	30	40	50
ストローク調節幅^注3 mm	開閉・最大6	開閉・最大8		開閉・最大15		開閉・最大25
繰り返し精度 mm	±0.07					±0.04
配管接続口径	M3×0.5		M5×0.8
質量^注4 g	52	86（1）	200（3）	390（5）	690（10）	1,520（12）

標準形

注1：グリップポイント長さ30mm、使用圧力0.5MPaの場合の値。
注2：開閉ストロークは3mm以上を確保して使用する。
注3：ストローク調整機構付（-JA-JB-JC）の適用範囲。-JCタイプのストローク調節幅は開側、閉側各々での調節幅となる。
注4：（）内の数値はストローク調節機構の加算質量。-JC1の場合は（）内の数値を2倍に。

項目	形式
項目	AFDPGL-6	AFDPGL-8	AFDPGL-12	AFDPGL-14	AFDPGL-18	AFDPGL-25
使用シリンダ径 mm	φ6×2	φ8×2	φ12×2	φ14×2	φ18×2	φ25×2
作動形式	複動形
使用流体	空気
使用圧力範囲 MPa	0.2～0.7		0.15～0.7
保証耐圧力 MPa	1.05
使用温度範囲 ℃	0～+60（凍結なきこと）
最高作動頻度 cycle/min	120			100		60
給油	不要
実効把持力^注1 N	12	17	44	58	105	210
開閉ストローク^注2 mm	20	34	50	60	80	100
ストローク調節幅^注3 mm	開閉・最大6	開閉・最大8	開閉・最大11	開閉・最大15		開閉・最大25
繰り返し精度 mm	±0.05	±0.04		±0.07		±0.04
配管接続口径	M3×0.5		M5×0.8
質量^注4 g	60	135（1）	330（3）	570（5）	1,020（10）	2,320（12）

ロング形

項目	基本形式
項目	AFDPGH-8-JA	AFDPGH-8-JB	AFDPGH-12-JA	AFDPGH-12-JB
使用シリンダ径 mm	φ8		φ12
作動形式	複動形
使用流体	空気
使用圧力範囲 MPa	0.2～0.7		0.15～0.7
保証耐圧力 MPa	1.05
使用温度範囲 ℃	0～+60（凍結なきこと）
最高作動頻度 cycle/min	120
給油	不要
実効把持力（F）^注1 N	17		44
開閉ストローク^注2 mm	16		22
ストローク調節幅 mm	開・最大5	閉・最大5	開・最大8	閉・最大8
繰り返し精度 mm	±0.01
配管接続口径	M3×0.5		M5×0.8
質量 g	128		251

非同期形

注1：グリップポイント長さ30mm、使用圧力0.5MPaの場合の値。
注2：開閉ストロークは3mm以上を確保して使用する。

内部構造複動形φ12（直径12mm）

内部構造（複動形開方向調節機構付φ12（直径12mm））

作動原理

内部構造（複動形開方向調節機構付φ12（直径12mm））

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

開寸法 L1

(mm)

閉寸法 L2

(mm)

把持力 (閉側 0.5MPa時)

(N)

把持力 (開側 0.5MPa時)

(N)

ストローク調節機構

使用圧力範囲

(MPa)

使用シリンダ径

(mm)

仕様

スイッチ型番

リード線長さ

スイッチ数

最小発注数量

17	1	17	17	開方向調節	0.2～0.7	8	標準形	なし	なし	なし	1個
32	2	58	58	開方向調節	0.15～0.7	14	標準形	なし	なし	なし	1個
32	2	58	58	閉方向調節	0.15～0.7	14	標準形	なし	なし	なし	1個
42	2	105	105	閉方向調節	0.15～0.7	18	標準形	なし	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

64,696円 ( 71,166円 )	3日目
83,298円41,649円 ( 45,814円 )	在庫品1日目当日出荷可能
75,725円 ( 83,298円 )	3日目
82,853円45,569円 ( 50,126円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

同期形、非同期形、ロング形豊富なバリエーションのハンド。
【特長】
・Φ6～18（シリンダ径6～18mm）
・リニアガイド採用で高精度・高剛性・高寿命
・埋め込み形センサスイッチ
・ダブルピストン方式により高把持力を実現
・高さを抑えた薄形設計
・配管接続口を2面に設置
・幅広い開閉ストローク
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

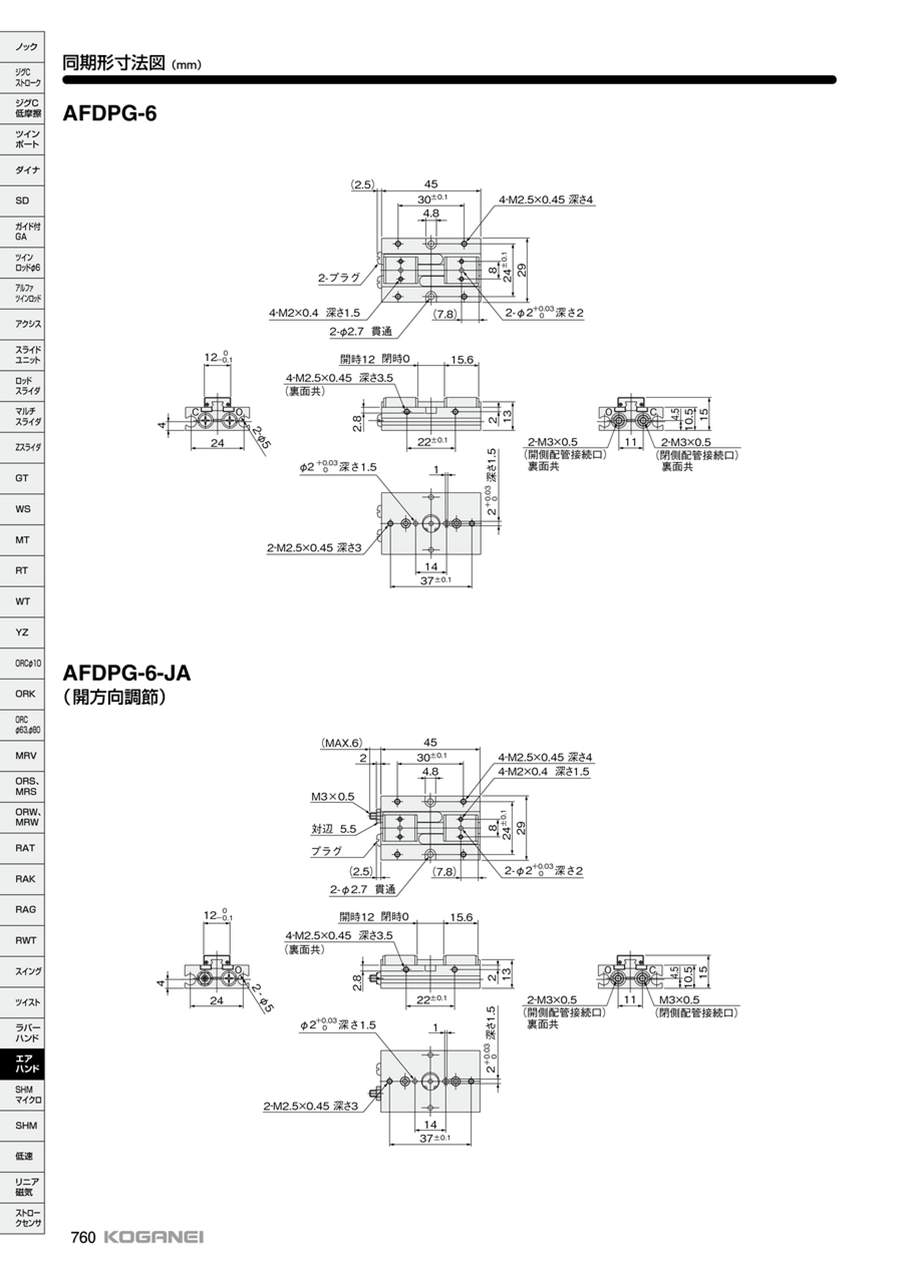

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手付スピードコントローラスタンダードタイプ SC□-M・SS□-Mシリーズ
シリンダに装着するクイック継手付スピードコントローラミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアハンドフラット形 AFDPGシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q動作させるために、本体以外何を用意すれば良いか。

スピードコントローラ、チューブ、エアバルブ、継手等です。
