平行ハンドベアリングHEPシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 71,958円～197,413円

税込単価: 79,154円～217,154円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

薄形平行ハンド HLA・HLBシリーズ

通常価格(税別)： 17,901円 (税込価格：19,691円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

ゴムカバー付パワフルチャック CKLG2シリーズ

通常価格(税別)： 40,484円 (税込価格：44,532円)

通常出荷日：17 日目

薄型、軽量、ワイドストローク、高精度タイプなど豊富な品揃えでハンドリングをサポ...

詳細情報を確認する

把持方法
挟むパラレルタイプ / 開くパラレルタイプ
フィンガの数
2本
種類
本体
本体形状
角形
環境・用途
標準
付加機能
なし
ストローク調節機構
なし

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。

未確定：候補が259型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

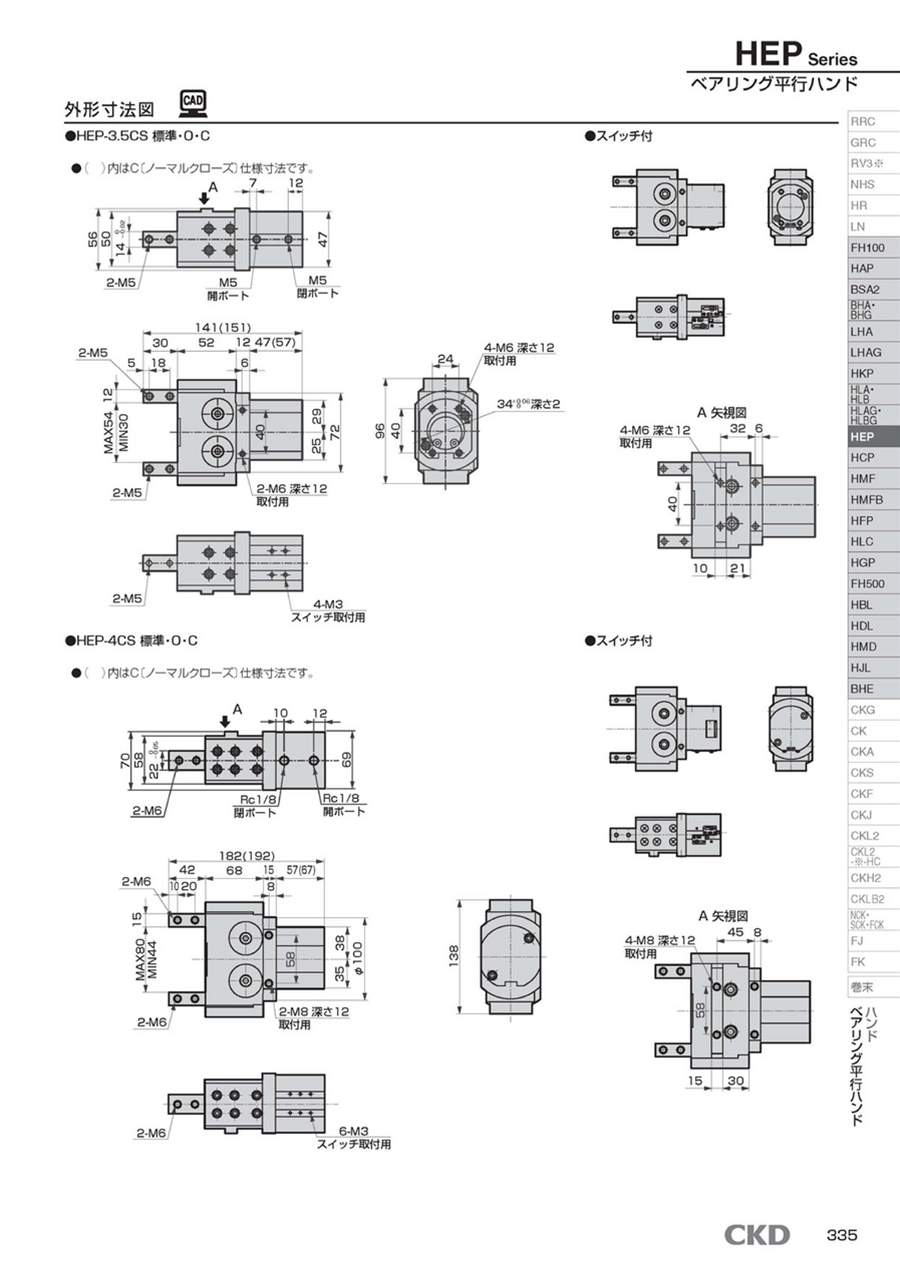

外形図

（）内はC〔ノーマルクローズ〕仕様寸法です。

（）内はC〔ノーマルクローズ〕仕様寸法です。

（）内はC〔ノーマルクローズ〕仕様寸法です。

製品仕様

項目	HEP
サイズ	3.5CS	4CS	5CS	6CS	7CS
シリンダ内径 mm	φ32	φ50	φ63	φ80	φ100
作動方式	複動形・単動形
使用流体	圧縮空気
最高使用圧力 MPa	0.7		0.5
最低使用圧力 MPa	0.3
周囲温度 ℃	5～60
接続口径	M5	Rc1/8		Rc1/4
動作ストローク mm	24	36	40	50	60
ロッド径 mm	φ14	φ20	φ24	φ28	φ30
往復の内容積 cm³	17.5	65.0	115.6	236	450
繰り返し精度 mm	±0.03
製品質量 kg	1.2	3.2	4.7	7.8	11.7
給油	不要（給油時タービン油1種 ISO VG32を使用）

スイッチ仕様

項目	無接点2線式	無接点3線式
項目	T2H、T2V	T3H、T3V
用途	プログラマブルコントローラ専用	プログラマブルコントローラ・リレー用
出力方式	-	NPN出力
電源電圧	-	DC10～28V
負荷電圧・電流	DC10～30V、5～20mA（注1）	DC30V以下、100mA以下
ランプ	発光ダイオード（ON時点灯）
漏れ電流	1mA以下	10μA以下
最大衝撃	980m/s²
リード線	標準1m（耐油性ビニールキャブタイヤコード2芯0.2mm²）	標準1m（耐油性ビニールキャブタイヤコード2芯0.2mm²）

注1:上記の負荷電流の最大値:20mAは、25℃でのものです。スイッチ使用周囲温度が25℃より高い場合は、20mAより低くなります。（60℃にて5～10mA）

内部構造

※標準（複動）タイプには（7）のスプリングは入っていません。

部品リスト

No.	部品名称	材質	備考	No.	部品名称	材質	備考
1	ベアリング	鋼	-	11	ピニオンギヤ	鋼	-
2	ガイドロッド	合金鋼	-	12	ボディ	アルミニウム合金	-
3	ロッドパッキン	ニトリルゴム	-	13	ピストンA	ステンレス鋼	-
4	シリンダガスケット	ニトリルゴム	-	14	ピストンB	ステンレス鋼（4～7CS）アセタール樹脂（3.5CS）	-
5	ピストンパッキン	ニトリルゴム	-	15	シリンダ	アルミニウム合金	-
6	磁石	-	-	16	シリンダカバー	アルミニウム合金	-
7	スプリング	鋼	Oタイプのみ	17	スプリング	ステンレス鋼	-
8	マスタージョウ	鋼	-	18	ピストン	ステンレス鋼	-
9	センターカバー	鋼	-	19	シリンダ	アルミニウム合金	-
10	サイドカバー	アルミニウム合金	-	-	-	-	-
