三方爪ロングストロークチャックCKシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 67,504円60,753円
- 税込単価
- 74,254円66,828円
ストロークを重視したハンドリング用チャックです。【特長】・爪の動作ストロークが...
詳細情報を確認するご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
閲覧中の商品と併せてご検討ください
－閉じる
CK-1CSの仕様・寸法情報
把持方法
挟むチャックタイプ / 開くチャックタイプ
フィンガの数
3本
開寸法 L1(mm)
13
閉寸法 L2(mm)
3
種類
本体
作動方式
複動形
本体形状
円筒形
環境・用途
標準
付加機能
高精度
ストローク調節機構
なし
使用圧力範囲(MPa)
0.3～0.7
大きさ
1CS
小爪
小爪無し
スイッチ
なし
スイッチ型番
-
リード線長さ
-
スイッチ数
-
-
-
商品情報
外形図
- （ ）内はC〔ノーマルクローズ〕仕様寸法です。
- （ ）内はC〔ノーマルクローズ〕仕様寸法です。

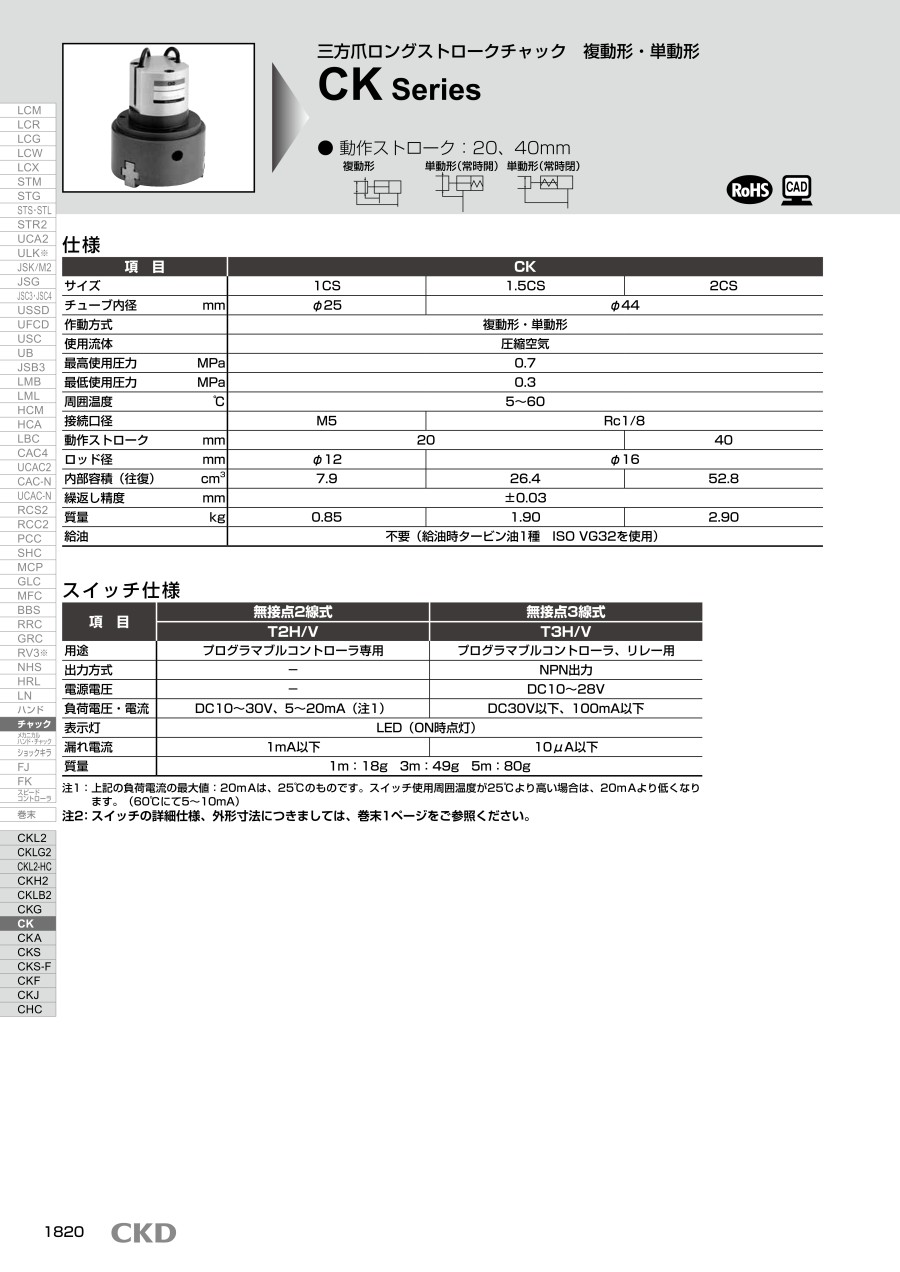

製品仕様
| 項目 | CK | ||
|---|---|---|---|
| サイズ | 1CS | 1.5CS | 2CS |
| チューブ内径 mm | φ25 | φ44 | |
| 作動方式 | 複動形・単動形 | ||
| 使用流体 | 圧縮空気 | ||
| 最高使用圧力 MPa | 0.7 | ||
| 最低使用圧力 MPa | 0.3 | ||
| 周囲温度 ℃ | 5～60 | ||
| 接続口径 | M5 | Rc1/8 | |
| 動作ストローク mm | 20 | 40 | |
| ロッド径 mm | φ12 | φ16 | |
| 内部容積（往復） cm3 | 7.9 | 26.4 | 52.8 |
| 繰返し精度 mm | ±0.03 | ||
| 質量 kg | 0.85 | 1.90 | 2.90 |
| 給油 | 不要（給油時タービン油1種 ISO VG32を使用） | ||
スイッチ仕様
| 項目 | 無接点2線式 | 無接点3線式 |
|---|---|---|
| T2H/V | T3H/V | |
| 用途 | プログラマブルコントローラ専用 | プログラマブルコントローラ、リレー用 |
| 出力方式 | - | NPN出力 |
| 電源電圧 | - | DC10～28V |
| 負荷電圧・電流 | DC10～30V、5～20mA（注1） | DC30V以下、100mA以下 |
| 表示灯 | LED（ON時点灯） | |
| 漏れ電流 | 1mA以下 | 10μA以下 |
| 質量 | 1m:18g 3m:49g 5m:80g | |
注1:上記の負荷電流の最大値:20mAは、25℃のものです。スイッチ使用周囲温度が25℃より高い場合は、20mAより低くなります。（60℃にて5～10mA）
注2:その他のスイッチ仕様につきましては、デジタルカタログ巻末1ページをご参照ください。
内部構造
分解不可
部品リスト
| No. | 部品名称 | 材質 | 備考 | No. | 部品名称 | 材質 | 備考 |
|---|---|---|---|---|---|---|---|
| 1 | チャックボディ | アルミニウム合金 | - | 9 | シリンダガスケット | ニトリルゴム | - |
| 2 | ピストン | 鋼 | - | 10 | ロッドパッキン | ニトリルゴム | - |
| 3 | シリンダ | アルミニウム合金 | - | 11 | ピストン | 鋼 | - |
| 4 | ピニオンギヤ軸 | 鋼 | - | 12 | シリンダ | アルミニウム合金 | - |
| 5 | ラック | 鋼 | - | 13 | スプリング | ステンレス鋼 | - |
| 6 | マスタージョウ | 鋼 | - | 14 | ピストン | 鋼 | - |
| 7 | ピニオンギヤ | 鋼 | - | 15 | スプリング | ステンレス鋼 | - |
| 8 | ピストンパッキン | ニトリルゴム | - | 16 | 磁石 | MC | ニッケルメッキ |
詳細情報
基本情報
ストロークを重視したハンドリング用チャックです。
【特長】
・爪の動作ストロークが長く、調整が不要。
・ボディはあつかいやすい軽量コンパクト設計で、しかも強力な把持力を発揮。
・2ヶ所の無接点スイッチの取付が可能。
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。三方爪ロングストロークチャックCKシリーズの型番CK-1CSのページです。
型番CK-1CSに関する仕様情報を記載しております。
