ＣＫＤ

セレックスロータリRRCシリーズ

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

小形セレックスロータリベーンタイプRV3シリーズ

通常価格(税別)： 10,723円 (税込価格：11,795円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

テーブル形ロータリアクチュエータGRC・GRC-K・GRC-Fシリーズ

通常価格(税別)： 30,829円 (税込価格：33,912円)

通常出荷日：3 日目～

ラック・ピニオンタイプで小形のロータリアクチュエータです。【仕様】・トルクは0...

詳細情報を確認する

種類
ロータリーアクチュエータ両側軸出力
本体形状
ブロック形
作動方式
ダブルラック
剛性・精度
標準
バルブ
なし
使用圧力範囲 (MPa)
0.1～1.0

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
許容運動エネルギーの詳細は、商品TOP2（カタログP.1250）をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が74型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

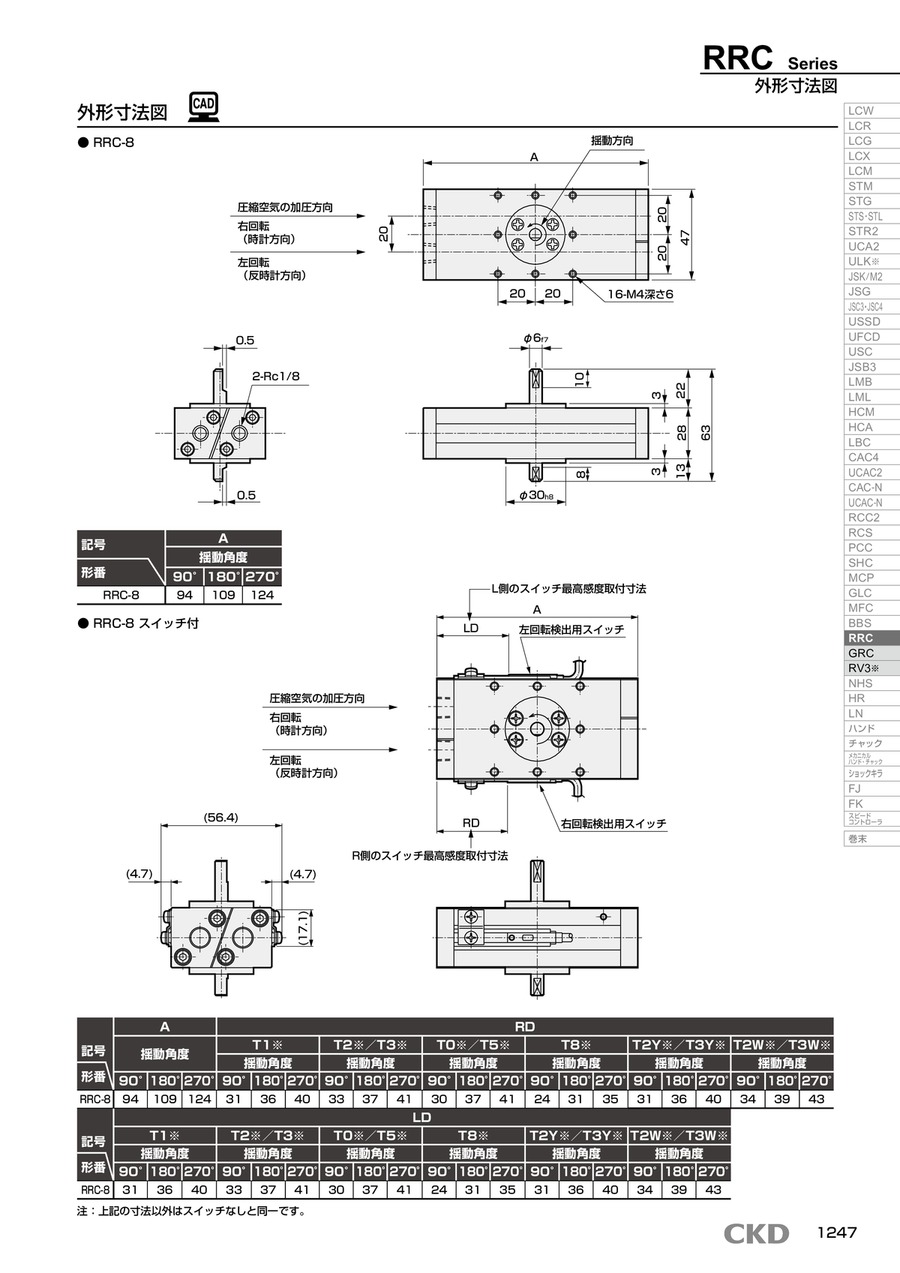

外形図

RRC-8

RRC-8スイッチ付

RRC-32・63

※キーは添付して出荷しております。

RRC-32・63スイッチ付

※キーは添付して出荷しております。

製品仕様

項目		RRC
サイズ		8	32	63
実効トルク^注1 N・m		0.7	3.1	5.6
作動方式		ラック&ピニオン形
使用流体		圧縮空気
最高使用圧力 MPa		1.0
最低使用圧力^注2 MPa		0.1
耐圧力 MPa		1.6
周囲温度 ℃		-10～60（但し、凍結なきこと）
接続口径		Rc1/8
揺動角度許容差度		90（+1～+8）、180（+1～+8）、270（+1～+8）
クッション		ゴムクッション	エアクッション
有効クッション長さ mm		-	4.8	5.8
許容吸収エネルギー J		0.05	0.21	0.41
内部容積 cm³	90°	3	12	22
	180°	6	24	44
	270°	9	36	66
給油		不要（給油時はタービン油 ISOVG32を使用）

注1:実効トルク値は、使用圧力0.5MPa時のものです。
注2:RRC-8を最大揺動角度で使用するときは、使用圧力0.3MPa以上にしてください。

内部構造

部品リスト

品番	部品名称	材質	備考	品番	部品名称	材質	備考
1	キャップ（2）	アルミニウム合金	-	15	六角穴付きボルト	合金鋼	-
2	キャップガスケット	ニトリルゴム	-	16	ベアリング	-	-
3	ボディ	アルミニウム合金	-	17	カバー	アルミニウム合金	-
4	ピストン	ステンレス鋼	-	18	シャフト	鋼	-
5	磁石	プラスチック	-	19	キー	鋼	-
6	ピストンパッキン	ニトリルゴム	-	20	クッションゴム	ウレタンゴム	RRC-8のみ
7	ウエアリング	アセタール樹脂	-	21	DUブシュ	-	RRC-8のみ
8	クッションパッキン	ニトリルゴム	RRC-8をのぞく	22	スイッチ	-	-
9	ニードル	銅合金	RRC-8をのぞく	23	止め板	ステンレス鋼	-
10	ニードルガスケット	ニトリルゴム	RRC-8をのぞく	24	座金組付十字穴付なべ小ねじ	鋼	-
11	キャップ（1）	アルミニウム合金	-	25	固定ナット	ステンレス鋼	-
12	Uナット	鋼	RRC-8をのぞく	26	スイッチレール	アルミニウム合金	-
13	六角穴付止めねじ	合金鋼	-	27	六角穴付止めねじ	鋼	-
14	十字穴付皿小ねじ	鋼	-	-	-	-	-

規格表

RRC-8

RRC-8スイッチ付

注:上記の寸法以外はスイッチなしと同一です。

RRC-32・63

RRC-32・63スイッチ付

注:上記の寸法以外はスイッチなしと同一です。

型番リスト

表示件数

型番

RRC-8-[90,180,270]

RRC-8-[90,180,270]-A

RRC-8-[90,180,270]-AP6

RRC-8-[90,180,270]-P6

RRC-8-[90,180,270]-[D,L,R]

RRC-8-[90,180,270]-[D,L,R]-A

RRC-8-[90,180,270]-[D,L,R]-AP6

RRC-8-[90,180,270]-[D,L,R]-P6

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-A

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-AP6

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-P6

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-[D,L,R]

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-[D,L,R]-A

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-[D,L,R]-AP6

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-[D,L,R]-P6

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-A

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-AP6

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-P6

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-[D,L,R]

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-[D,L,R]-A

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-[D,L,R]-AP6

RRC-8-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-[D,L,R]-P6

RRC-32-180-T0V-D-A

RRC-32-270-T2H3-D-A

RRC-32-[90,180,270]

RRC-32-[90,180,270]-A

RRC-32-[90,180,270]-AP6

RRC-32-[90,180,270]-P6

RRC-32-[90,180,270]-[D,L,R]

RRC-32-[90,180,270]-[D,L,R]-A

RRC-32-[90,180,270]-[D,L,R]-AP6

RRC-32-[90,180,270]-[D,L,R]-P6

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-A

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-AP6

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-P6

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-[D,L,R]

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-[D,L,R]-A

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-[D,L,R]-AP6

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-[D,L,R]-P6

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-A

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-AP6

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-P6

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-[D,L,R]

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-[D,L,R]-A

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-[D,L,R]-AP6

RRC-32-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V][3,5]-[D,L,R]-P6

RRC-63-[90,180,270]

RRC-63-[90,180,270]-A

RRC-63-[90,180,270]-AP6

RRC-63-[90,180,270]-P6

RRC-63-[90,180,270]-[D,L,R]

RRC-63-[90,180,270]-[D,L,R]-A

RRC-63-[90,180,270]-[D,L,R]-AP6

RRC-63-[90,180,270]-[D,L,R]-P6

RRC-63-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]

RRC-63-[90,180,270]-[T0H,T0V,T1H,T1V,T2H,T2V,T3H,T3V,T5H,T5V,T8H,T8V]-A

揺動角度 A

トルク

(N・m)

特性

トルク2

(N・m)

オプション

リード線長さ

スイッチ数

サイズ

スイッチ形番

スイッチ

スイッチ数

リード線長さ

角度調整

最小発注数量

90° / 180° / 270°	1未満	なし	0.7	-	-	-	-	-	なし	なし	1m	なし	1個
90° / 180° / 270°	1未満	なし	0.7	-	-	-	-	-	なし	なし	1m	あり	1個
90° / 180° / 270°	1未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	0.7	-	-	-	-	-	なし	なし	1m	あり	1個
90° / 180° / 270°	1未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	0.7	-	-	-	-	-	なし	なし	1m	なし	1個
90° / 180° / 270°	1未満	なし	0.7	-	-	-	-	-	なし	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	なし	1個
90° / 180° / 270°	1未満	なし	0.7	-	-	-	-	-	なし	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	あり	1個
90° / 180° / 270°	1未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	0.7	-	-	-	-	-	なし	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	あり	1個
90° / 180° / 270°	1未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	0.7	-	-	-	-	-	なし	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	なし	1個
90° / 180° / 270°	1未満	なし	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	1m	なし	1個
90° / 180° / 270°	1未満	なし	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	1m	あり	1個
90° / 180° / 270°	1未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	1m	あり	1個
90° / 180° / 270°	1未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	1m	なし	1個
90° / 180° / 270°	1未満	なし	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	なし	1個
90° / 180° / 270°	1未満	なし	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	あり	1個
90° / 180° / 270°	1未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	あり	1個
90° / 180° / 270°	1未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	なし	1個
90° / 180° / 270°	1未満	なし	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	3m / 5m	なし	1個
90° / 180° / 270°	1未満	なし	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	3m / 5m	あり	1個
90° / 180° / 270°	1未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	3m / 5m	あり	1個
90° / 180° / 270°	1未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	3m / 5m	なし	1個
90° / 180° / 270°	1未満	なし	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	3m / 5m	なし	1個
90° / 180° / 270°	1未満	なし	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	3m / 5m	あり	1個
90° / 180° / 270°	1未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	3m / 5m	あり	1個
90° / 180° / 270°	1未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	0.7	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	3m / 5m	なし	1個
180°	3～6未満	なし	3.1	角度調整付	1m	2個付	32	T0V	-	-	-	-	1個
270°	3～6未満	なし	3.1	角度調整付	3m	2個付	32	T2H	-	-	-	-	1個
90° / 180° / 270°	3～6未満	なし	3.1	-	-	-	-	-	なし	なし	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	3.1	-	-	-	-	-	なし	なし	1m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	3.1	-	-	-	-	-	なし	なし	1m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	3.1	-	-	-	-	-	なし	なし	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	3.1	-	-	-	-	-	なし	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	3.1	-	-	-	-	-	なし	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	3.1	-	-	-	-	-	なし	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	3.1	-	-	-	-	-	なし	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	1m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	1m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	3m / 5m	なし	1個
90° / 180° / 270°	3～6未満	なし	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	3m / 5m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	3m / 5m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	3m / 5m	なし	1個
90° / 180° / 270°	3～6未満	なし	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	3m / 5m	なし	1個
90° / 180° / 270°	3～6未満	なし	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	3m / 5m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	3m / 5m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	3.1	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	右回転検出1個付 / 左回転検出1個付 / 2個付	3m / 5m	なし	1個
90° / 180° / 270°	3～6未満	なし	5.6	-	-	-	-	-	なし	なし	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	5.6	-	-	-	-	-	なし	なし	1m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	5.6	-	-	-	-	-	なし	なし	1m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	5.6	-	-	-	-	-	なし	なし	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	5.6	-	-	-	-	-	なし	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	5.6	-	-	-	-	-	なし	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	5.6	-	-	-	-	-	なし	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	あり	1個
90° / 180° / 270°	3～6未満	銅系・ふっ素樹脂系材料不使用(一部メッキ対応)	5.6	-	-	-	-	-	なし	右回転検出1個付 / 左回転検出1個付 / 2個付	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	5.6	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	1m	なし	1個
90° / 180° / 270°	3～6未満	なし	5.6	-	-	-	-	-	T0H / T0V / T1H / T1V / T2H / T2V / T3H / T3V / T5H / T5V / T8H / T8V	なし	1m	あり	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
35,147円 ( 38,662円 )	10日目
39,876円 ( 43,864円 )	10日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目

基本情報

基本情報

ラック・ピニオンタイプで小形のロータリアクチュエータです。
【仕様】
・トルクは0.7N・m、3.1N・m、5.6N・m

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
許容運動エネルギーの詳細は、商品TOP2（カタログP.1250）をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

セレックスロータリRRCシリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

耐久試験用の冶具

満足度：4.02019/09/13

ばねの耐久試験冶具が必要になり、この製品を使用して耐久試験冶具を作成しました。納期は少し時間がかかりますが、回転運動が...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品セレックスロータリRRCシリーズ	ロータリテーブル HRQシリーズ	ロータリアクチュエータベーンタイプ RAGシリーズ	ロータリアクチュエータベーンタイプ RANシリーズ	ミニロータリアクチュエータ CRJシリーズ	ロータリシリンダ MRQシリーズ
メーカー	ＣＫＤ	AirTAC（エアタック）	コガネイ	コガネイ	SMC	SMC
通常価格	-	13,180円 -	35,690円 -	10,875円 -	8,647円 -	2,417円 -
通常出荷日	10日目〜	在庫品1日目	8日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
種類	ロータリーアクチュエータ両側軸出力	ロータリーテーブル2点停止	ロータリーアクチュエータ片側軸出力	ロータリーアクチュエータ片側軸出力	ロータリーアクチュエータ片側軸出力	-
本体形状	ブロック形	ブロック形	ブロック形	円筒形	ブロック形	-
作動方式	ダブルラック	ダブルピストンラック＆ピニオン式複動形	シングルベーン	シングルベーン	シングルラック	-
剛性・精度	標準	高剛性・高精度	高剛性・高精度	標準	標準	-
バルブ	なし	なし	なし	なし	なし	-
