コガネイ

ツイストシリンダ RHDAシリーズ

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 15,262円～50,086円特別価格

税込単価: 16,788円～55,095円特別価格

Φ16～40（シリンダ径16～40mm）の揺動アクチュエータ。【特長】・1アク...

作動方式
移動旋回
ロッド先端形状
めねじ
回転角度 θ
90°
最大圧力 (MPa)
0.7
使用温度範囲 (℃)
0::60

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が478型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

基本形
中負荷タイプ（RHDA）

アジャストプレート付
中負荷タイプ（RHDA）

製品仕様

項目	タイプ
	中負荷タイプ（RHDA）
	シリンダ径mm
	16	25	40
作動形式	複動形
回転角度	約90°
回転ストローク mm	10	15	20
回転方向	左・右
全ストローク mm	20・30	30・50
許容モーメント N・m	5.3	14.8	52.5
理論締付力 N	84.3	202	516.8
使用流体	空気
配管接続口径	M5×0.8	Rc1/8
取付形式	基本形・本体取付形
使用圧力範囲 MPa	0.2～0.7
保証耐圧力 MPa	1.03
使用温度範囲 ℃	0～+60
給油	不要
クッション	固定式（ゴムバンド）

シリンダ径とストローク

シリンダ径	ストローク
16	20、30
25	30、50
40	30、50

質量

シリンダ径×ストローク	中負荷タイプ（RHDA）本体質量	加算質量
		本体取付金具	配管アダプタ	アジャストプレート	センサスイッチ
		本体取付金具	配管アダプタ	アジャストプレート	1個付	2個付
16×20	0.129	0.048	0.008	0.021	0.03	0.06
16×30	0.150	0.048	0.008	0.021	0.03	0.06
25×30	0.355	0.075	0.030	0.040	0.03	0.06
25×50	0.443	0.075	0.030	0.040	0.03	0.06
40×30	0.950	0.143	0.095	0.090	0.03	0.06
40×50	1.128	0.143	0.095	0.090	0.03	0.06

単位：kg

規格表

シリンダ径	A1			A2			B	C			D	H	I	J	M
シリンダ径	20st	30st	50st	20st	30st	50st	B	20st	30st	50st	D	H	I	J	M
16	108.5	128.5	-	113.5	133.5	-	16.5	97	117	-	11.5	8	22	8.0	25.4
25	-	143.5	183.5	-	150.5	190.5	20.5	-	130	170	13.5	10	30	9.5	34.6
40	-	163.0	203.0	-	174.5	214.5	27.5	-	147	187	16.0	12	41	9.5	47.3

シリンダ径	N	O	P	Q	R	S	T	TT	U	V		W	Y	AA	AB	AC	AD	AE
16	19.0	M5×0.8深さ4	22	M3×0.5深さ5	M3×0.5深さ6	12	11	11	8	6	-0.013 -0.035	5	4-M3深さ5.5	8	35	30	10	M3×0.5
25	28.8	Rc1/8深さ7	32	M5×0.8深さ8	M4×0.7深さ6	16	15	15	12	10	-0.013 -0.035	8	4-M5深さ7.5	10	40	35	12	M5×0.8
40	44.6	Rc1/8深さ7	50	M8×1.25深さ10	M5×0.8深さ7	26	26	26	20	16	-0.016 -0.043	12	4-M6深さ9.5	16	45	35	16	M6×1

商品特長詳細

1箇所集中配管の省スペース設計

2つの配管ボートをシリンダヘッドに配置した集中配管で、シリンダ周辺部のデッドスペースを追放。

取り付けは、ロッドカバーをダイレクトに固定するノーズマウントのほか、オプションの本体取り付け金具でフートマウントも可能。

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

...

型番

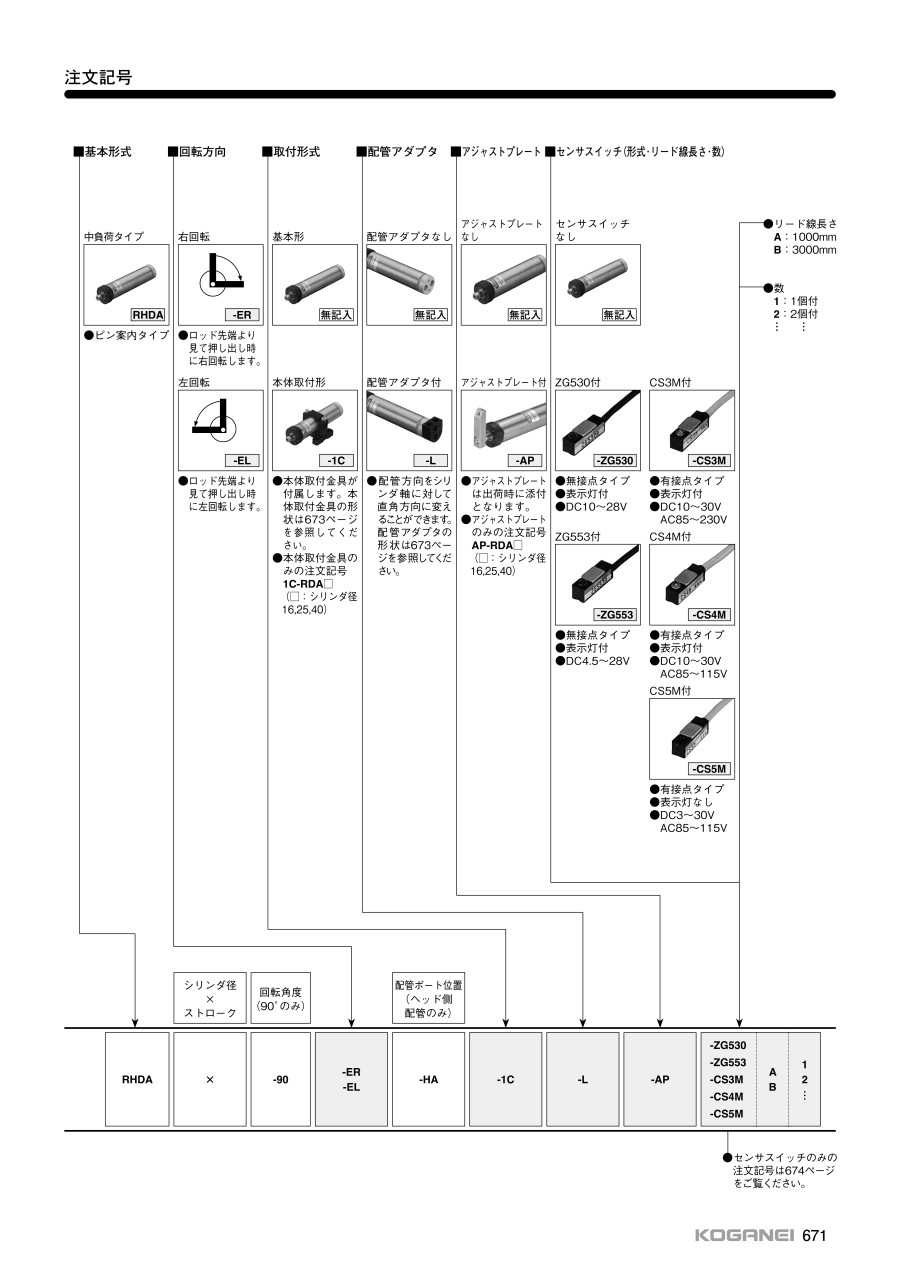

RHDA16X20-90-EL-HA

RHDA16X20-90-EL-HA-1C

RHDA16X20-90-EL-HA-1C-AP

RHDA16X20-90-EL-HA-1C-AP-CS3MA1

RHDA16X20-90-EL-HA-1C-AP-CS3MA2

RHDA16X20-90-EL-HA-1C-AP-CS4MA1

RHDA16X20-90-EL-HA-1C-AP-CS4MA2

RHDA16X20-90-EL-HA-1C-AP-CS4MB2

RHDA16X20-90-EL-HA-1C-AP-ZG530A1

RHDA16X20-90-EL-HA-1C-AP-ZG530A2

RHDA16X20-90-EL-HA-1C-AP-ZG530B1

RHDA16X20-90-EL-HA-1C-AP-ZG530B2

RHDA16X20-90-EL-HA-1C-AP-ZG553A1

RHDA16X20-90-EL-HA-1C-AP-ZG553A2

RHDA16X20-90-EL-HA-1C-CS3MA2

RHDA16X20-90-EL-HA-1C-CS3MB1

RHDA16X20-90-EL-HA-1C-CS3MB2

RHDA16X20-90-EL-HA-1C-L

RHDA16X20-90-EL-HA-1C-L-AP

RHDA16X20-90-EL-HA-1C-L-AP-CS3MA1

RHDA16X20-90-EL-HA-1C-L-AP-CS3MA2

RHDA16X20-90-EL-HA-1C-L-AP-CS5MA1

RHDA16X20-90-EL-HA-1C-L-AP-ZG530A2

RHDA16X20-90-EL-HA-1C-L-AP-ZG530B1

RHDA16X20-90-EL-HA-1C-L-AP-ZG530B2

RHDA16X20-90-EL-HA-1C-L-AP-ZG553A2

RHDA16X20-90-EL-HA-1C-L-AP-ZG553B1

RHDA16X20-90-EL-HA-1C-L-AP-ZG553B2

RHDA16X20-90-EL-HA-1C-L-CS3MB1

RHDA16X20-90-EL-HA-1C-L-CS3MB2

RHDA16X20-90-EL-HA-1C-L-CS4MA2

RHDA16X20-90-EL-HA-1C-L-ZG530A1

RHDA16X20-90-EL-HA-1C-L-ZG530A2

RHDA16X20-90-EL-HA-1C-L-ZG530B1

RHDA16X20-90-EL-HA-1C-L-ZG530B2

RHDA16X20-90-EL-HA-1C-L-ZG530B3

RHDA16X20-90-EL-HA-1C-L-ZG553A2

RHDA16X20-90-EL-HA-1C-ZG530A1

RHDA16X20-90-EL-HA-1C-ZG530A2

RHDA16X20-90-EL-HA-1C-ZG530B1

RHDA16X20-90-EL-HA-1C-ZG530B2

RHDA16X20-90-EL-HA-1C-ZG530B3

RHDA16X20-90-EL-HA-1C-ZG553A1

RHDA16X20-90-EL-HA-1C-ZG553A2

RHDA16X20-90-EL-HA-1C-ZG553B2

RHDA16X20-90-EL-HA-AP

RHDA16X20-90-EL-HA-AP-CS3MA2

RHDA16X20-90-EL-HA-AP-CS3MB2

RHDA16X20-90-EL-HA-AP-CS3MB3

RHDA16X20-90-EL-HA-AP-ZG530A1

RHDA16X20-90-EL-HA-AP-ZG530A2

RHDA16X20-90-EL-HA-AP-ZG530B1

RHDA16X20-90-EL-HA-AP-ZG530B2

RHDA16X20-90-EL-HA-AP-ZG553A2

RHDA16X20-90-EL-HA-AP-ZG553B1

RHDA16X20-90-EL-HA-CS3MA1

RHDA16X20-90-EL-HA-CS3MA2

RHDA16X20-90-EL-HA-CS3MB1

RHDA16X20-90-EL-HA-CS3MB2

RHDA16X20-90-EL-HA-CS4MA2

シリンダ径

(φ)

ストローク S

(mm)

支持形式

クランプ力

(kN)

付加機能

回転方向

センサスイッチ

リード線長さ

(mm)

センサスイッチの数

配管アダプタ

最小発注数量

16	20	標準	0.084	なし	左	なし	-	-	なし	1個
16	20	軸方向フート	0.084	なし	左	なし	-	-	なし	1個
16	20	軸方向フート	0.084	アーム付	左	なし	-	-	なし	1個
16	20	軸方向フート	0.084	アーム付	左	CS3M	1000	1個付	なし	1個
16	20	軸方向フート	0.084	アーム付	左	CS3M	1000	2個付	なし	1個
16	20	軸方向フート	0.084	アーム付	左	CS4M	1000	1個付	なし	1個
16	20	軸方向フート	0.084	アーム付	左	CS4M	1000	2個付	なし	1個
16	20	軸方向フート	0.084	アーム付	左	CS4M	3000	2個付	なし	1個
16	20	軸方向フート	0.084	アーム付	左	ZG530	1000	1個付	なし	1個
16	20	軸方向フート	0.084	アーム付	左	ZG530	1000	2個付	なし	1個
16	20	軸方向フート	0.084	アーム付	左	ZG530	3000	1個付	なし	1個
16	20	軸方向フート	0.084	アーム付	左	ZG530	3000	2個付	なし	1個
16	20	軸方向フート	0.084	アーム付	左	ZG553	1000	1個付	なし	1個
16	20	軸方向フート	0.084	アーム付	左	ZG553	1000	2個付	なし	1個
16	20	軸方向フート	0.084	なし	左	CS3M	1000	2個付	なし	1個
16	20	軸方向フート	0.084	なし	左	CS3M	3000	1個付	なし	1個
16	20	軸方向フート	0.084	なし	左	CS3M	3000	2個付	なし	1個
16	20	軸方向フート	0.084	なし	左	なし	-	-	あり	1個
16	20	軸方向フート	0.084	アーム付	左	なし	-	-	あり	1個
16	20	軸方向フート	0.084	アーム付	左	CS3M	1000	1個付	あり	1個
16	20	軸方向フート	0.084	アーム付	左	CS3M	1000	2個付	あり	1個
16	20	軸方向フート	0.084	アーム付	左	CS5M	1000	1個付	あり	1個
16	20	軸方向フート	0.084	アーム付	左	ZG530	1000	2個付	あり	1個
16	20	軸方向フート	0.084	アーム付	左	ZG530	3000	1個付	あり	1個
16	20	軸方向フート	0.084	アーム付	左	ZG530	3000	2個付	あり	1個
16	20	軸方向フート	0.084	アーム付	左	ZG553	1000	2個付	あり	1個
16	20	軸方向フート	0.084	アーム付	左	ZG553	3000	1個付	あり	1個
16	20	軸方向フート	0.084	アーム付	左	ZG553	3000	2個付	あり	1個
16	20	軸方向フート	0.084	なし	左	CS3M	3000	1個付	あり	1個
16	20	軸方向フート	0.084	なし	左	CS3M	3000	2個付	あり	1個
16	20	軸方向フート	0.084	なし	左	CS4M	1000	2個付	あり	1個
16	20	軸方向フート	0.084	なし	左	ZG530	1000	1個付	あり	1個
16	20	軸方向フート	0.084	なし	左	ZG530	1000	2個付	あり	1個
16	20	軸方向フート	0.084	なし	左	ZG530	3000	1個付	あり	1個
16	20	軸方向フート	0.084	なし	左	ZG530	3000	2個付	あり	1個
16	20	軸方向フート	0.084	なし	左	ZG530	3000	3個付	あり	1個
16	20	軸方向フート	0.084	なし	左	ZG553	1000	2個付	あり	1個
16	20	軸方向フート	0.084	なし	左	ZG530	1000	1個付	なし	1個
16	20	軸方向フート	0.084	なし	左	ZG530	1000	2個付	なし	1個
16	20	軸方向フート	0.084	なし	左	ZG530	3000	1個付	なし	1個
16	20	軸方向フート	0.084	なし	左	ZG530	3000	2個付	なし	1個
16	20	軸方向フート	0.084	なし	左	ZG530	3000	3個付	なし	1個
16	20	軸方向フート	0.084	なし	左	ZG553	1000	1個付	なし	1個
16	20	軸方向フート	0.084	なし	左	ZG553	1000	2個付	なし	1個
16	20	軸方向フート	0.084	なし	左	ZG553	3000	2個付	なし	1個
16	20	標準	0.084	アーム付	左	なし	-	-	なし	1個
16	20	標準	0.084	アーム付	左	CS3M	1000	2個付	なし	1個
16	20	標準	0.084	アーム付	左	CS3M	3000	2個付	なし	1個
16	20	標準	0.084	アーム付	左	CS3M	3000	3個付	なし	1個
16	20	標準	0.084	アーム付	左	ZG530	1000	1個付	なし	1個
16	20	標準	0.084	アーム付	左	ZG530	1000	2個付	なし	1個
16	20	標準	0.084	アーム付	左	ZG530	3000	1個付	なし	1個
16	20	標準	0.084	アーム付	左	ZG530	3000	2個付	なし	1個
16	20	標準	0.084	アーム付	左	ZG553	1000	2個付	なし	1個
16	20	標準	0.084	アーム付	左	ZG553	3000	1個付	なし	1個
16	20	標準	0.084	なし	左	CS3M	1000	1個付	なし	1個
16	20	標準	0.084	なし	左	CS3M	1000	2個付	なし	1個
16	20	標準	0.084	なし	左	CS3M	3000	1個付	なし	1個
16	20	標準	0.084	なし	左	CS3M	3000	2個付	なし	1個
16	20	標準	0.084	なし	左	CS4M	1000	2個付	なし	1個

通常単価(税別) (税込単価)	通常出荷日

15,914円 ( 17,505円 )	9日目
17,100円 ( 18,810円 )	9日目
18,739円17,239円 ( 18,963円 )	9日目
21,134円19,443円 ( 21,387円 )	9日目
23,522円21,640円 ( 23,804円 )	9日目
21,134円19,443円 ( 21,387円 )	9日目
23,523円21,641円 ( 23,805円 )	9日目
24,160円22,227円 ( 24,450円 )	9日目
21,446円19,730円 ( 21,703円 )	9日目
24,162円22,229円 ( 24,452円 )	9日目
21,782円20,039円 ( 22,043円 )	9日目
24,824円22,341円 ( 24,575円 )	9日目
21,571円19,845円 ( 21,830円 )	9日目
24,407円22,454円 ( 24,699円 )	9日目
23,722円21,349円 ( 23,484円 )	9日目
19,816円18,230円 ( 20,053円 )	9日目
22,526円20,723円 ( 22,795円 )	9日目
19,095円 ( 21,005円 )	9日目
18,923円 ( 20,815円 )	9日目
21,647円19,915円 ( 21,907円 )	9日目
24,035円22,112円 ( 24,323円 )	9日目
21,535円19,812円 ( 21,793円 )	9日目
24,663円22,689円 ( 24,958円 )	9日目
22,295円20,511円 ( 22,562円 )	9日目
25,327円22,794円 ( 25,073円 )	9日目
24,910円22,419円 ( 24,661円 )	9日目
22,395円20,603円 ( 22,663円 )	9日目
25,553円22,997円 ( 25,297円 )	9日目
20,566円18,920円 ( 20,812円 )	9日目
23,039円21,195円 ( 23,315円 )	9日目
22,395円20,603円 ( 22,663円 )	9日目
20,318円18,692円 ( 20,561円 )	9日目
23,039円21,195円 ( 23,315円 )	9日目
20,655円19,002円 ( 20,902円 )	9日目
23,698円21,802円 ( 23,982円 )	9日目
26,729円24,056円 ( 26,462円 )	9日目
23,275円21,413円 ( 23,554円 )	9日目
19,816円18,230円 ( 20,053円 )	9日目
22,527円20,724円 ( 22,796円 )	9日目
20,143円18,531円 ( 20,384円 )	9日目
23,186円21,331円 ( 23,464円 )	9日目
26,228円23,605円 ( 25,966円 )	9日目
19,936円18,341円 ( 20,175円 )	9日目
23,051円21,206円 ( 23,327円 )	9日目
23,399円21,527円 ( 23,680円 )	9日目
17,538円 ( 19,292円 )	9日目
22,331円20,544円 ( 22,598円 )	9日目
22,964円21,126円 ( 23,239円 )	9日目
25,670円23,103円 ( 25,413円 )	9日目
19,025円 ( 20,928円 )	9日目
22,964円21,126円 ( 23,239円 )	9日目
20,580円18,933円 ( 20,826円 )	9日目
23,912円21,520円 ( 23,672円 )	9日目
25,163円22,646円 ( 24,911円 )	9日目
20,696円19,040円 ( 20,944円 )	9日目
17,012円 ( 18,713円 )	9日目
20,696円19,040円 ( 20,944円 )	9日目
18,619円17,129円 ( 18,842円 )	9日目
19,825円 ( 21,808円 )	9日目
22,410円20,169円 ( 22,186円 )	9日目

...

基本情報

基本情報

Φ16～40（シリンダ径16～40mm）の揺動アクチュエータ。
【特長】
・1アクションで、ロッドが直進と同時に90°回転
・スペース効率を重視したスリムボディと1ヵ所集中配管
・シリンダ径は、Φ16、25、40（直径16、25、40mm）の3タイプ
・多彩なマウント方式で、設計作業をバックアップ
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手付スピードコントローラスタンダードタイプ SC□-M・SS□-Mシリーズ
シリンダに装着するクイック継手付スピードコントローラミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ツイストシリンダ RHDAシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q動作させるために、本体以外何を用意すれば良いか。

スピードコントローラ、チューブ、エアバルブ、継手等です。
