空気圧シリンダ 10A-6シリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 14,208円～155,236円特別価格
- 税込単価
- 15,629円～170,760円特別価格
充実のフルモデルチェンジ。【特長】・新形クッションバルブの採用・クッション部に...
詳細情報を確認するご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
未確定：候補が5,174型番あります。
商品情報
製品仕様
シリンダ仕様/スタンダード
| 構造 | 複動形片ロッド | 複動形両ロッド | |||
|---|---|---|---|---|---|
| 種類 | 標準形 | バルセット | 標準形 | バルセット | |
| シリーズ | 10A-6 | 10A-6V | 10A-6D | 10A-6VD | |
| シリンダ内径（mm） | Φ32・Φ40・Φ50・Φ63 Φ80・Φ100・Φ125 | Φ40・Φ50・Φ63・Φ80 Φ100 | Φ32・Φ40・Φ50・Φ63 Φ80・Φ100・Φ125 | Φ40・Φ50・Φ63・Φ80 Φ100 | |
| 使用流体 | 空気 | ||||
| 給油 | 不要（給油でも可） | ||||
| 使用圧力範囲 | 0.05～1MPa | 0.17～0.7MPa | 0.1～1MPa | 0.17～0.7MPa | |
| 耐圧力 | 1.5MPa | 1.05MPa | 1.5MPa | 1.05MPa | |
| 注1）使用速度範囲 | Φ32：30～800mm/s Φ40～Φ125：30～700mm/s | Φ32：50～800mm/s Φ40～Φ125：50～700mm/s | |||
| 使用温度範囲 | -10～+70℃ （但し、凍結なきこと） | +5～+50℃ | -10～+70℃ （但し、凍結なきこと） | +5～+50℃ | |
| クッション機構 | 両側クッション付（抜け止機構付） | ||||
| クッションストローク （クッションリングの平行部長さ） | Φ32・Φ40：16mm Φ50・Φ63：20mm Φ80・Φ100・Φ125：25mm | ||||
| ねじ公差 | JIS 6g/6H | ||||
| ストローク長さの許容差 | 250mm以下：（0～+1.0） 251～1,000mm：（0～+1.5） 1,001mm以上：（0～+2.0） | ||||
| 支持形式 | SD・LA・LB・FA・FB CA・CC・CB・TC | SD・LA・LB・FA・TC | |||
| 関連 部品 | 防塵カバー | ナイロンターポリン | |||
| 先端金具 | 1山球面軸受付（S先）・1山（T先）・2山（Y先）ピン付・Fジョイント（F先） | ||||
| その他 | CB用ブラケット・TC用ブラケット | TC用ブラケット | |||
注）1. 中間位置にスイッチを設定する時は、負荷リレーなど応答速度の関係上、シリンダ速度を300mm/s以内としてください。
注意：旧10A-5シリーズの金具単品は、10A-6シリーズに取付けできませんので、ご注意ください。
シリンダ仕様/回転レス
| 構造 | 複動形片ロッド | 複動形両ロッド | |||
|---|---|---|---|---|---|
| 種類 | 標準形 | バルセット | 標準形 | バルセット | |
| シリーズ | 10A-6G | 10A-6VG | 10A-6GD | 10A-6VGD | |
| シリンダ内径（mm） | Φ40・Φ50・Φ63・Φ80・Φ100 | ||||
| 使用流体 | 空気 | ||||
| 給油 | 不要（給油でも可） | ||||
| 使用圧力範囲 | 0.1～1MPa | 0.17～0.7MPa | 0.15～1MPa | 0.17～0.7MPa | |
| 耐圧力 | 1.5MPa | 1.05MPa | 1.5MPa | 1.05MPa | |
| 注1）使用速度範囲 | 50～500mm/s | ||||
| 使用温度範囲 | -10～+70℃ （但し、凍結なきこと） | +5～+50℃ | -10～+70℃ （但し、凍結なきこと） | +5～+50℃ | |
| クッション機構 | 両側クッション付（抜け止機構付） | ||||
| クッションストローク （クッションリングの平行部長さ） | Φ40：16mm Φ50・Φ63：20mm Φ80・Φ100：25mm | ||||
| 注2）回転角度許容差 | Φ40：±1゜ Φ50・Φ63：±0.8゜ Φ80・Φ100：±0.5゜ | ||||
| 許容トルク | Φ40：1N・m Φ50・Φ63：3.4N・m Φ80・Φ100：10N・m | ||||
| ねじ公差 | JIS6g/6H | ||||
| ストローク長さの許容差 | 250mm以下：（0～+1.0） 251～500mm：（0～+1.5） | ||||
| 支持形式 | SD・LA・LB・FA・FB CA・CC・CB・TC | SD・LA・LB・FA・TC | |||
| 関連 部品 | 防塵カバー | ナイロンターポリン | |||
| 先端金具 | 1山（T先）・2山（Y先）ピン付 | ||||
| その他 | CB用ブラケット・TC用ブラケット | TC用ブラケット | |||
注）1. 中間位置にスイッチを設定する時は、負荷リレーなど応答速度の関係上、シリンダ速度を300mm/s以内としてください。
2. 回転角度計容差とは、ストローク端でのピストンロッド回転方向のすきまを表しています。
3. 他のガイドと併用する場合は、丸ロッドをご使用ください。
バルセット用バルブ仕様
| 定格電圧 | AC100V | AC200V | DC24V | |||
|---|---|---|---|---|---|---|
| 使用電圧範囲 V | 90～132 | 180～264 | 21.6～26.4 | |||
| 電流値 （定格電圧 印加時） | 周波数 Hz | 50 | 60 | 50 | 60 | - |
| 起動mA（r.m.s） | 34 | 32 | 17 | 16 | - | |
| 励磁mA（r.m.s） | 22 | 20 | 11 | 10 | 75（1.8W） | |
| 許容回路漏れ電流値 mA | 4 | 2 | 4 | |||
| 絶縁の種類 | B種 | |||||
| 絶縁抵抗 MΩ | 100以上 | |||||
| 保護回路 | - | フライホイールダイオード | ||||
| DIN端子式 | インジケータランプ | 黄色 | 緑色 | 赤色 | ||
| ターミナル No. | No.1、No.2 | No.1（-）、No.2（+） | ||||
| リード線式 | リード線の色 | 黄色 | 白色 | 黒色（-）、赤色（+） | ||

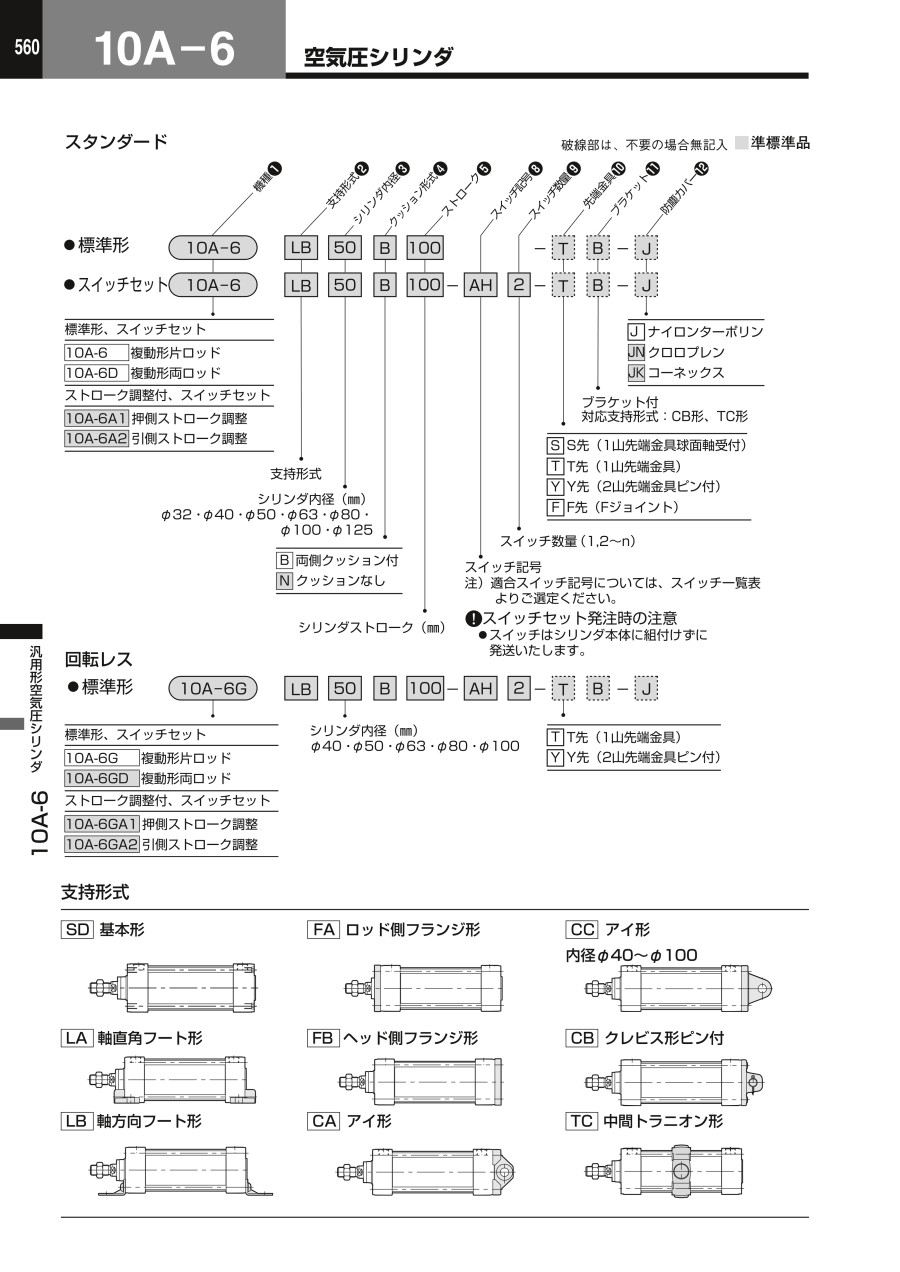

支持形式
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,268円15,886円 ( 17,475円 ) | 13日目 |
23,231円20,907円 ( 22,998円 ) | 13日目 |
21,842円20,094円 ( 22,103円 ) | 13日目 |
24,697円22,227円 ( 24,450円 ) | 13日目 |
25,004円23,003円 ( 25,303円 ) | 13日目 |
28,272円25,444円 ( 27,988円 ) | 13日目 |
28,066円25,259円 ( 27,785円 ) | 13日目 |
29,403円26,462円 ( 29,108円 ) | 13日目 |
18,148円16,696円 ( 18,366円 ) | 13日目 |
24,110円21,699円 ( 23,869円 ) | 13日目 |
23,272円21,410円 ( 23,551円 ) | 13日目 |
23,825円21,919円 ( 24,111円 ) | 13日目 |
27,312円24,580円 ( 27,038円 ) | 13日目 |
29,149円26,234円 ( 28,857円 ) | 13日目 |
28,942円26,047円 ( 28,652円 ) | 13日目 |
27,610円25,401円 ( 27,941円 ) | 13日目 |
18,463円16,985円 ( 18,684円 ) | 13日目 |
24,424円21,981円 ( 24,179円 ) | 13日目 |
23,939円21,545円 ( 23,700円 ) | 13日目 |
23,931円22,016円 ( 24,218円 ) | 13日目 |
27,983円25,184円 ( 27,702円 ) | 13日目 |
29,462円26,515円 ( 29,167円 ) | 13日目 |
29,257円26,331円 ( 28,964円 ) | 13日目 |
28,236円25,977円 ( 28,575円 ) | 13日目 |
17,994円16,554円 ( 18,209円 ) | 13日目 |
24,842円22,357円 ( 24,593円 ) | 13日目 |
22,571円 ( 24,828円 ) | 11日目 |
24,946円22,451円 ( 24,696円 ) | 13日目 |
28,764円25,887円 ( 28,476円 ) | 13日目 |
29,887円26,898円 ( 29,588円 ) | 13日目 |
29,677円26,709円 ( 29,380円 ) | 13日目 |
31,016円27,914円 ( 30,705円 ) | 13日目 |
18,862円17,353円 ( 19,088円 ) | 13日目 |
25,437円22,893円 ( 25,182円 ) | 13日目 |
23,840円21,932円 ( 24,125円 ) | 13日目 |
26,002円23,401円 ( 25,741円 ) | 13日目 |
28,205円25,384円 ( 27,922円 ) | 13日目 |
30,483円27,434円 ( 30,177円 ) | 13日目 |
30,273円27,245円 ( 29,970円 ) | 13日目 |
28,811円26,506円 ( 29,157円 ) | 13日目 |
19,533円17,970円 ( 19,767円 ) | 13日目 |
26,214円23,592円 ( 25,951円 ) | 13日目 |
23,536円 ( 25,890円 ) | 11日目 |
27,383円24,644円 ( 27,108円 ) | 13日目 |
29,556円26,600円 ( 29,260円 ) | 13日目 |
31,252円28,126円 ( 30,939円 ) | 13日目 |
28,287円26,024円 ( 28,626円 ) | 13日目 |
30,103円27,092円 ( 29,801円 ) | 13日目 |
19,907円18,314円 ( 20,145円 ) | 13日目 |
24,908円22,915円 ( 25,207円 ) | 13日目 |
26,056円23,450円 ( 25,795円 ) | 13日目 |
29,206円26,285円 ( 28,914円 ) | 13日目 |
30,583円27,524円 ( 30,276円 ) | 11日目 |
32,371円29,133円 ( 32,046円 ) | 13日目 |
30,242円27,217円 ( 29,939円 ) | 13日目 |
30,536円28,093円 ( 30,902円 ) | 13日目 |
20,925円19,251円 ( 21,176円 ) | 19日目 |
26,622円24,492円 ( 26,941円 ) | 13日目 |
27,834円25,050円 ( 27,555円 ) | 13日目 |
31,468円28,321円 ( 31,153円 ) | 13日目 |
詳細情報
基本情報
充実のフルモデルチェンジ。
【特長】
・新形クッションバルブの採用
・クッション部にフローティングパッキンを採用
・大形の焼結含油銅合金軸受を採用
・ロッドカバーとヘッドカバーにインローボスを採用
・ロッド径は日本国内の汎用サイズを採用
・ロッドパッキン、ピストンパッキンはJPAS規格を採用
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
